Źle zaciśnięty konektor oczkowy rzadko psuje się od razu. Zwykle najpierw pojawia się luźny styk, potem grzanie przewodu, spadki napięcia i dopiero na końcu awaria. Dlatego pytanie, jak montować konektory oczkowe, nie sprowadza się do samego dociśnięcia tulejki szczypcami. Liczy się dobór końcówki do przewodu, właściwe narzędzie i sposób przygotowania żyły.
Konektory oczkowe stosuje się tam, gdzie połączenie ma być pewne mechanicznie i odporne na drgania. Sprawdzają się przy akumulatorach, zasilaniu urządzeń, rozdzielniach, automatyce, maszynach, instalacjach warsztatowych i projektach DIY. Oczko daje stabilne mocowanie pod śrubę lub trzpień, ale tylko wtedy, gdy cały zestaw – przewód, konektor i punkt przyłączeniowy – jest dobrany bez przypadkowości.
Jak montować konektory oczkowe bez typowych błędów
Najczęstszy błąd to dobór końcówki „na oko”. Jeśli przewód ma zbyt mały przekrój względem tulei, po zacisku połączenie będzie podatne na luz. Jeśli przewód jest zbyt gruby, część żył może zostać ścięta albo nie wejdzie on poprawnie do tulei. Drugi częsty problem to użycie uniwersalnych kombinerek zamiast zaciskarki dopasowanej do typu konektora.
W praktyce trzeba sprawdzić trzy parametry. Pierwszy to przekrój przewodu, podawany zwykle w mm2. Drugi to średnica oczka pod śrubę, na przykład M4, M5, M6 lub M8. Trzeci to materiał i typ konektora – izolowany, nieizolowany, miedziany, cynowany, do zaprasowania lub do lutowania. Te elementy muszą do siebie pasować, inaczej nawet poprawny montaż nie da dobrego efektu.
Dobór konektora do przewodu i śruby
Przekrój przewodu powinien mieścić się w zakresie przewidzianym przez producenta końcówki. To ważniejsze niż sam kolor izolacji, chociaż oznaczenia kolorystyczne bywają pomocne. W małych instalacjach i elektronice warsztatowej często spotyka się konektory dla przewodów cienkich, ale w zastosowaniach zasilających i samochodowych dochodzą końcówki pod większe przekroje, gdzie tolerancja błędu jest jeszcze mniejsza.
Równie istotne jest dopasowanie średnicy oczka. Zbyt duże oczko będzie miało luz na śrubie, a zbyt małe po prostu nie wejdzie. Jeśli połączenie ma pracować w drganiach, warto dodatkowo zadbać o podkładki i odpowiedni moment dokręcenia. Sam konektor nie skompensuje źle przygotowanego punktu montażowego.
Kiedy wybrać konektor izolowany, a kiedy nieizolowany
Konektory izolowane są wygodne w montażu i dobrze sprawdzają się w typowych pracach serwisowych, instalacyjnych i warsztatowych. Izolacja ułatwia prowadzenie przewodu i częściowo ogranicza ryzyko przypadkowego zwarcia przy montażu. To rozsądny wybór tam, gdzie liczy się szybka, powtarzalna praca.
Konektory nieizolowane częściej stosuje się wtedy, gdy potrzebna jest większa kontrola nad sposobem zacisku albo gdy używa się dodatkowej koszulki termokurczliwej. Dają większą elastyczność, ale wymagają dokładniejszego doboru narzędzia i staranniejszego wykończenia połączenia.
Przygotowanie przewodu przed zaciskiem
Dobre połączenie zaczyna się przed zaciskaniem. Przewód trzeba odizolować na taką długość, aby żyła weszła do tulei w całości, ale bez wystawania nadmiaru drutu poza strefę zacisku. Zbyt krótkie odizolowanie zmniejszy powierzchnię styku. Zbyt długie zwiększy ryzyko zwarcia i osłabi mechanicznie połączenie.
Podczas ściągania izolacji nie wolno nacinać żył. To drobiazg, który później kończy się pękaniem przewodu przy obciążeniu lub drganiach. Jeśli przewód jest wielodrutowy, żyły powinny pozostać równe i zwarte. Nie warto ich skręcać zbyt mocno, bo można zmienić geometrię wiązki i pogorszyć osadzenie w tulei.
Jeżeli przewód był wcześniej utleniony, zabrudzony albo nosi ślady przegrzania, lepiej odciąć uszkodzony odcinek. Zaciskanie na zmęczonej lub zaśniedziałej miedzi daje tylko pozornie poprawny efekt. W układach zasilających takie oszczędności szybko wychodzą w pomiarach i temperaturze złącza.
Narzędzia do montażu konektorów oczkowych
Najlepszy efekt daje zaciskarka dopasowana do rodzaju końcówki i zakresu przekrojów. Dla małych konektorów izolowanych dobrze sprawdzają się praski z odpowiednimi gniazdami profilowymi. Dla końcówek rurowych i większych przekrojów stosuje się narzędzia o większej sile nacisku, ręczne lub hydrauliczne.
Tu nie chodzi o wygodę, tylko o powtarzalność. Kombinerki potrafią zgnieść tuleję, ale nie zapewnią właściwego profilu zacisku. W efekcie przewód może trzymać się na tyle, by przejść szybki test ręczny, a mimo to po kilku cyklach pracy poluzować się albo zacząć grzać.
Przydatny jest też ściągacz izolacji ustawiony pod konkretny przekrój, obcinak do przewodów dający czyste cięcie i miernik do kontroli połączenia. W bardziej wymagających zastosowaniach warto po montażu sprawdzić również spadek napięcia pod obciążeniem, a nie tylko samą ciągłość obwodu.
Jak wygląda poprawny montaż krok po kroku
Najpierw należy dobrać konektor oczkowy do przekroju przewodu i średnicy śruby. Następnie odizolować przewód na długość odpowiadającą tulei zaciskowej. Żyła powinna wejść do końca, bez zaginania i bez wystających pojedynczych drutów.

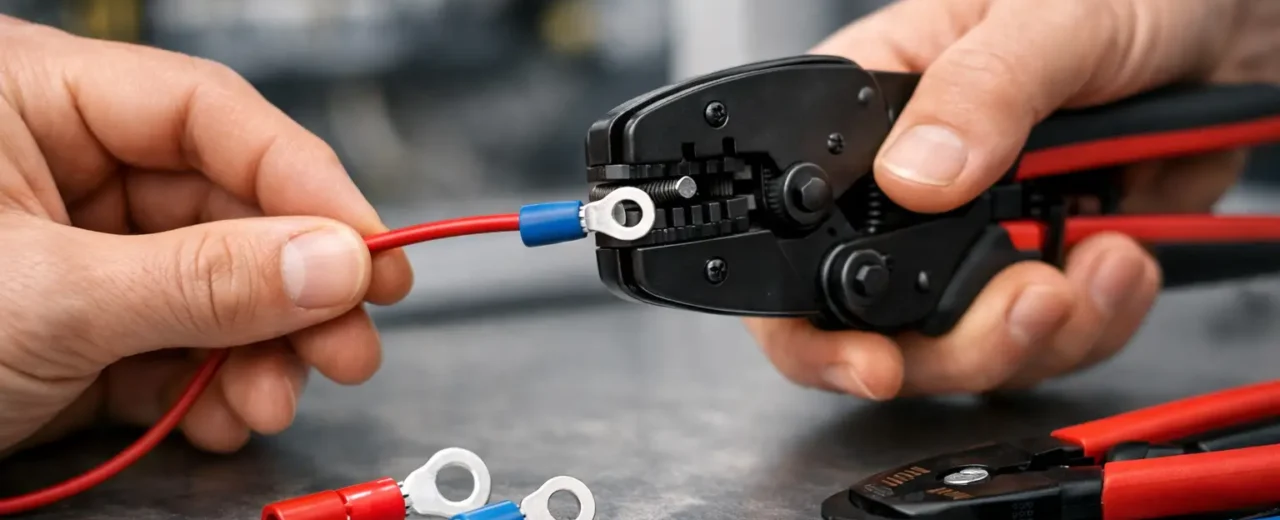

Kolejny etap to umieszczenie konektora w odpowiednim gnieździe zaciskarki. Dopiero wtedy wkłada się przewód i wykonuje zacisk we właściwej strefie. Jeśli konektor ma oznaczone miejsce zaprasowania, trzeba się tego trzymać. Zacisk na izolacji zamiast na tulei jest błędem, podobnie jak przypadkowe przesunięcie narzędzia za blisko oczka.
Po zaciśnięciu warto wykonać prosty test mechaniczny. Przewód nie powinien wysuwać się z końcówki przy zdecydowanym pociągnięciu ręką. Dobrze jest też obejrzeć tuleję – nie może być pęknięta, przecięta ani spłaszczona w sposób przypadkowy. Na końcu montuje się oczko na śrubie, dbając o czystą powierzchnię styku i pewne dokręcenie.
Czy warto lutować konektor oczkowy po zacisku
To zależy od zastosowania. W wielu instalacjach profesjonalnych nie zaleca się dodatkowego lutowania konektora przeznaczonego do zaprasowania. Prawidłowy zacisk sam w sobie tworzy trwałe połączenie elektryczne i mechaniczne. Dodanie cyny może usztywnić przewód przy wyjściu z tulei i pogorszyć jego odporność na drgania.
Lutowanie bywa spotykane w pracach amatorskich i przy małych obciążeniach, ale nie zastępuje poprawnego zacisku. Jeśli końcówka jest zaprojektowana do prasowania, lepiej wykonać to zgodnie z przeznaczeniem. W zastosowaniach narażonych na temperaturę, wibracje i większe prądy jest to po prostu bezpieczniejsze.
Najczęstsze objawy źle zamontowanego konektora
Problemy widać zwykle dopiero po czasie. Połączenie zaczyna się nagrzewać, izolacja twardnieje albo zmienia kolor, pojawiają się chwilowe zaniki zasilania, a śruba przy zacisku wymaga częstego dociągania. Czasem przewód łamie się tuż za końcówką, co wskazuje na zbyt sztywne lub źle podparte połączenie.
Jeżeli konektor obraca się na przewodzie albo daje się zdjąć po mocniejszym pociągnięciu, montaż trzeba wykonać od nowa. Nie warto poprawiać takiego zacisku przez dodatkowe dogniatanie przypadkowym narzędziem. Tuleja raz źle odkształcona rzadko daje się uratować bez utraty jakości.
Jak montować konektory oczkowe w warsztacie i w terenie
W warunkach warsztatowych łatwiej zachować powtarzalność, bo przewód można spokojnie przygotować, dobrać końcówkę z organizerów według przekroju i użyć właściwej zaciskarki. To najlepszy scenariusz przy produkcji małych serii wiązek, naprawach urządzeń czy wyposażaniu stanowisk.
W terenie dochodzi presja czasu i gorsze warunki pracy. Wtedy jeszcze ważniejsze staje się uporządkowanie osprzętu – osobne przechowywanie konektorów według rozmiaru, czytelne oznaczenie narzędzi i szybka kontrola po montażu. Dla ekip serwisowych i instalacyjnych to nie detal organizacyjny, tylko sposób na ograniczenie reklamacji i przestojów.
Przy częstszych pracach warto trzymać pod ręką kilka podstawowych wariantów końcówek oczkowych, odpowiadających najczęściej używanym przekrojom i średnicom śrub. Taki porządek skraca montaż i zmniejsza ryzyko dobrania elementu zastępczego „bo akurat pasował prawie dobrze”. W praktyce właśnie te drobne decyzje decydują, czy połączenie wytrzyma miesiące pracy, czy tylko pierwszy test.
Dobrze zamontowany konektor oczkowy nie zwraca na siebie uwagi. I o to chodzi – ma przewodzić, trzymać i nie wracać jako problem przy kolejnym przeglądzie.
