Źle dobrane połączenie przewodów potrafi zatrzymać prostą naprawę, uruchomienie maszyny albo odbiór instalacji. Złącza WAGO są popularnym rozwiązaniem tam, gdzie liczy się szybki montaż, powtarzalny docisk żyły i możliwość uporządkowania połączeń w puszce, rozdzielnicy lub obudowie urządzenia. Nie zastępują jednak właściwego doboru przewodu, zabezpieczeń ani zasad bezpiecznej pracy przy instalacjach elektrycznych.
Dlaczego złącza WAGO stosuje się zamiast skręcania przewodów?
Tradycyjne skręcanie żył, zwłaszcza bez odpowiedniego zabezpieczenia, nie zapewnia stałej jakości połączenia. Kontakt może osłabnąć pod wpływem drgań, zmian temperatury lub utleniania powierzchni przewodu. W instalacjach i urządzeniach technicznych takie połączenia utrudniają także późniejszy serwis.
Złączki sprężynowe zapewniają określony docisk przewodu bez użycia śrub. Montaż jest szybszy, a połączenie można wykonać w ograniczonej przestrzeni. Ma to znaczenie przy łączeniu przewodów oświetleniowych, rozbudowie puszek instalacyjnych, naprawach AGD, budowie sterowania oraz montażu elementów w obudowach.
Ich praktyczna przewaga nie polega wyłącznie na tempie pracy. Dobra złączka pozwala zachować porządek, od razu rozdzielić tory przewodów i ograniczyć ryzyko pomyłki podczas późniejszych modyfikacji. Dla instalatora to krótszy czas montażu. Dla serwisanta lub osoby wykonującej projekt DIY – prostsza diagnostyka i możliwość bezpieczniejszego odłączenia pojedynczego przewodu.
Jak działają złącza WAGO?
W typowych złączkach stosowany jest zacisk sprężynowy. Po wsunięciu odizolowanej żyły sprężyna dociska ją do elementu przewodzącego. W zależności od serii przewód wkłada się bezpośrednio do otworu albo najpierw otwiera dźwignię, a następnie ją zamyka.
Kluczowe jest, aby odizolować przewód na długość wskazaną na obudowie złączki. Zbyt krótko zdjęta izolacja może ograniczyć powierzchnię styku, a zbyt długi odcinek odsłoniętej miedzi zwiększa ryzyko przypadkowego zwarcia. Przed uruchomieniem instalacji należy sprawdzić, czy izolacja dochodzi do korpusu złączki, a żyła jest wsunięta do oporu.
W wielu modelach przezroczysta obudowa ułatwia kontrolę poprawności montażu. Część złączek ma też otwory pomiarowe, przydatne podczas sprawdzania napięcia lub ciągłości obwodu. Nie oznacza to jednak, że każdy model ma identyczne funkcje. Parametry konkretnej serii zawsze trzeba odczytać z oznaczeń producenta i karty produktu.
Dobór złączki do rodzaju przewodu
Najpierw należy określić, z jakim przewodem pracujesz. To ważniejsze niż sama liczba torów w złączce. Inne wymagania ma instalacja oświetleniowa wykonana przewodem jednodrutowym, a inne przewody linkowe w urządzeniu, szafie sterowniczej czy projekcie elektronicznym.
Drut, linka i tulejka kablowa
Przewody jednodrutowe, potocznie nazywane drutem, są powszechne w instalacjach stałych. Wiele kompaktowych złączek instalacyjnych jest przeznaczonych właśnie do takich żył. Przewód wsuwany jest bezpośrednio w zacisk, bez dźwigni, co pozwala oszczędzić miejsce w puszce.
Przewody wielodrutowe, czyli linka, wymagają większej uwagi. Cienkie druciki muszą zostać równomiernie objęte zaciskiem. Do ich łączenia wygodne są złączki z dźwignią, które pozwalają pewnie zamocować zarówno drut, jak i linkę. W zastosowaniach warsztatowych i przemysłowych często stosuje się też tulejki kablowe. Tulejka porządkuje końcówkę linki i ogranicza ryzyko rozchodzenia się pojedynczych drucików.
Nie należy zakładać, że każda złączka obsłuży dowolny typ żyły tylko dlatego, że przewód fizycznie mieści się w otworze. Zakres dopuszczalnych przekrojów oraz rodzaje przewodów są różne dla poszczególnych serii. Przy zakupie trzeba sprawdzić oba parametry.
Przekrój przewodu i obciążenie obwodu
Przekrój żyły wpływa na jej obciążalność prądową, a złączka musi być dobrana do przekroju i parametrów obwodu. Nie należy dobierać złączki wyłącznie według liczby przewodów, które mają zostać połączone. Model pięciotorowy może być właściwy do rozdziału przewodów oświetleniowych, ale niekoniecznie do obwodu o innym przekroju czy obciążeniu.
W praktyce sprawdza się trzy informacje: zakres przekrojów obsługiwany przez złączkę, maksymalne napięcie oraz dopuszczalny prąd. Parametry instalacji powinny wynikać z projektu, zabezpieczenia i charakteru odbiornika. Złączka nie może być najsłabszym elementem całego toru elektrycznego.

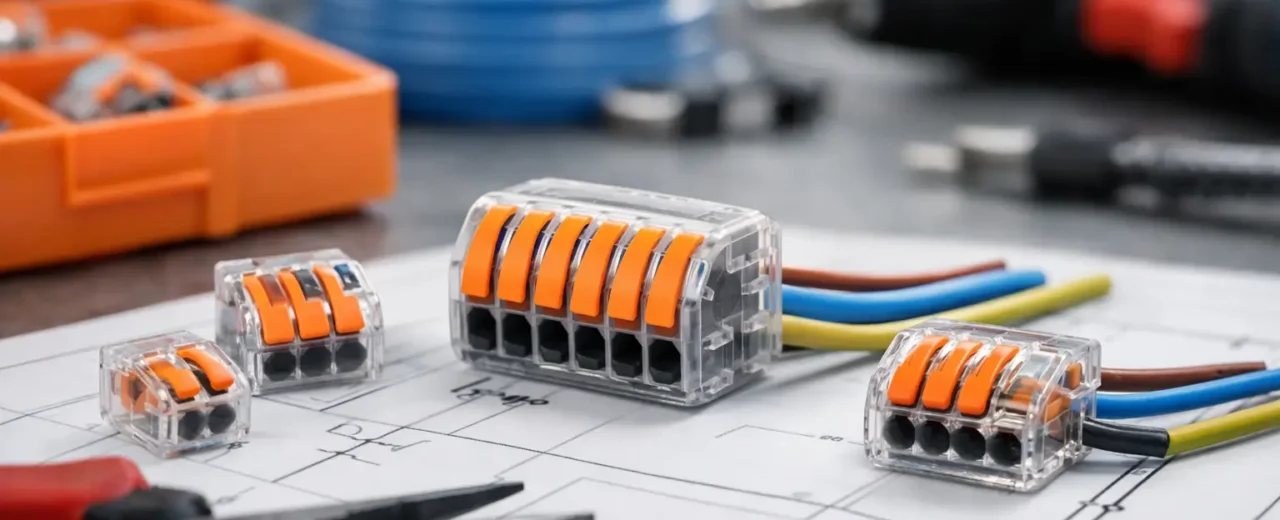

Złączki z dźwignią czy kompaktowe?
Złączki z dźwignią są uniwersalne i wygodne w serwisie. Ułatwiają łączenie różnych rodzajów przewodów, a otwarcie zacisku pozwala bez problemu wyjąć żyłę i poprawić układ połączenia. To dobry wybór do napraw, prototypów, instalacji modernizowanych oraz prac, w których przewody mogą być wielokrotnie przepinane.
Kompaktowe złączki wciskane zajmują mniej miejsca i sprawdzają się przy powtarzalnym montażu przewodów jednodrutowych. Są szczególnie użyteczne w zatłoczonych puszkach, oprawach oświetleniowych i rozdzielniach pomocniczych, o ile ich parametry odpowiadają zastosowanym przewodom. Demontaż przewodu może być w ich przypadku mniej wygodny niż w modelach z dźwignią.
Warto rozdzielić także złączki do łączenia przewodów od elementów przeznaczonych do montażu na szynie DIN. W szafach sterowniczych zaciski szynowe ułatwiają oznaczanie torów, prowadzenie dokumentacji i serwis. Z kolei małe złączki instalacyjne lepiej sprawdzają się w puszkach i obudowach, gdzie istotna jest oszczędność miejsca.
Ile torów powinno mieć połączenie?
Liczba torów określa, ile przewodów można połączyć w jednym wspólnym punkcie. Złączka dwutorowa nadaje się do przedłużenia przewodu lub połączenia dwóch żył. Trzy- i pięciotorowe modele są praktyczne przy rozdziale zasilania do kilku odbiorników, na przykład opraw oświetleniowych albo modułów w obudowie.
Nie należy używać jednej złączki jako przypadkowego miejsca łączenia przewodów należących do różnych funkcji. Przewód ochronny, neutralny i fazowy muszą pozostawać rozdzielone zgodnie z zasadami instalacji. W obwodach niskonapięciowych warto zachować podobną dyscyplinę: osobno prowadzić zasilanie, masę, sygnały sterujące i przewody komunikacyjne, jeśli wymaga tego projekt.
Przy większej liczbie połączeń przydają się uchwyty montażowe, podstawki lub odpowiednio dobrana obudowa. Samo elektrycznie poprawne połączenie nie wystarczy, gdy przewody są naprężone, nieopisane i pozostawione bez odciążenia mechanicznego.
Gdzie złączki sprężynowe sprawdzają się najlepiej?
W instalacjach budynkowych złączki wykorzystuje się przy łączeniu przewodów w puszkach, oprawach, rozgałęzieniach oraz podczas modernizacji istniejących obwodów. W warsztacie są przydatne do szybkiego przygotowania stanowisk testowych, zasilaczy, prostych układów oświetlenia i napraw przewodów urządzeń.
W projektach DIY należy odróżnić instalacje sieciowe od elektroniki niskonapięciowej. Do prototypów Arduino, czujników czy modułów zasilanych niskim napięciem często lepiej pasują listwy zaciskowe, złącza śrubowe, goldpiny albo dedykowane złącza przewód-płytka. Złączki WAGO mogą być przydatne przy rozdziale zasilania, lecz nie są automatycznie najlepszym wyborem dla każdego sygnału lub każdego małego przekroju przewodu.
W urządzeniach narażonych na wibracje, wysoką temperaturę, wilgoć albo kontakt z substancjami chemicznymi dobór wymaga szczególnej kontroli. Trzeba uwzględnić klasę obudowy, sposób mocowania przewodów i warunki pracy. Złączka umieszczona luzem w nieodpowiedniej obudowie nie rozwiązuje problemu ochrony całego połączenia.
Błędy montażowe, których warto unikać
Najczęstsze problemy wynikają nie z wady złączki, lecz z pośpiechu. Nie wolno wkładać przewodów pod napięciem ani wykonywać połączeń bez wcześniejszego odłączenia i sprawdzenia braku napięcia odpowiednim miernikiem. Przewód powinien być prosty, czysty i odizolowany na właściwą długość.
Należy unikać wkładania uszkodzonej, poczerniałej lub silnie utlenionej żyły. Nie należy też łączyć przewodów aluminiowych w sposób niezgodny z przeznaczeniem danego modelu. Aluminium wymaga rozwiązań dopuszczonych przez producenta oraz właściwej procedury montażowej. Mieszanie miedzi i aluminium bez sprawdzenia kompatybilności może prowadzić do problemów ze stykiem.
Po zamknięciu złączki warto wykonać delikatną próbę pociągnięcia każdego przewodu. Nie chodzi o szarpanie, lecz o potwierdzenie, że żyła została prawidłowo zablokowana. Następnie należy ułożyć przewody tak, aby połączenie nie przenosiło naprężeń mechanicznych i nie było ściskane przez pokrywę puszki lub obudowy.
Dobrze dobrane złączki są drobnym elementem, który realnie skraca montaż i ułatwia późniejszy serwis. Przy kompletowaniu materiałów warto od razu dopasować także przewód o właściwym przekroju, tulejki, narzędzie do ściągania izolacji, oznaczniki oraz obudowę lub puszkę. Taki zestaw pozwala wykonać połączenie nie tylko szybko, ale przede wszystkim w sposób uporządkowany i odpowiedni dla warunków pracy.
