Gdy zasilanie z USB 5 V ma uruchomić urządzenie wymagające 9 V albo pojedyncze ogniwo 3,7 V ma zasilić układ 12 V, bez przetwornicy podwyższającej napięcie projekt szybko staje w miejscu. W takich sytuacjach moduły step up są jednym z podstawowych elementów stosowanych w elektronice DIY, serwisie, automatyce i prostych układach warsztatowych. To niewielkie płytki, ale ich dobór nie powinien być przypadkowy, bo o działaniu całego układu decydują nie tylko napięcie wejściowe i wyjściowe, lecz także prąd, sprawność, chłodzenie oraz sposób obciążenia.

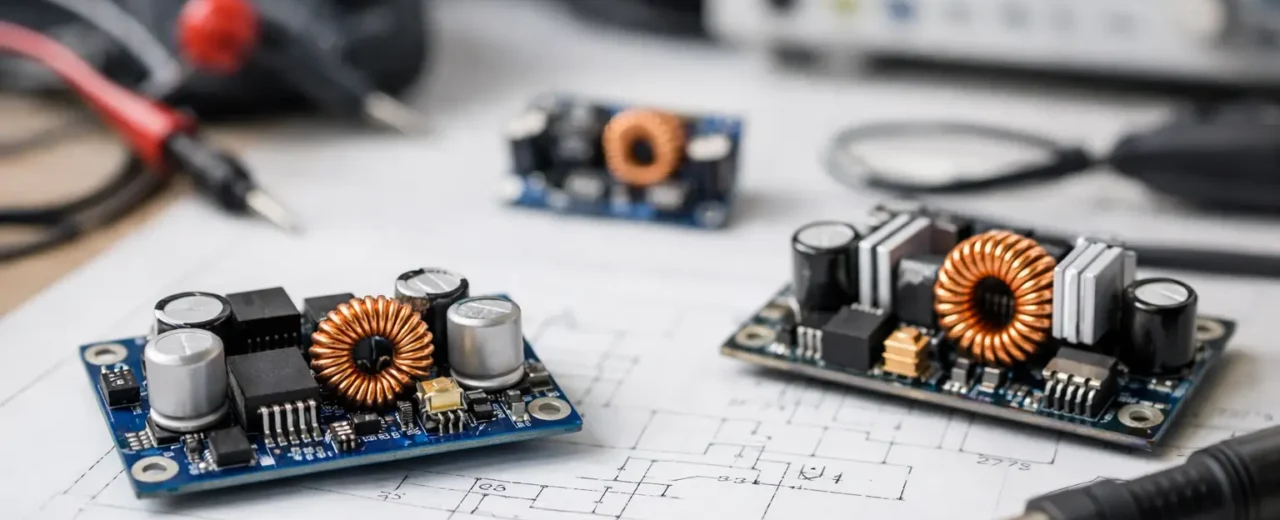

Czym są moduły step up
Moduł step up to przetwornica DC-DC podwyższająca napięcie wejściowe do wyższej wartości na wyjściu. Jeśli na wejściu dostępne jest 3,3 V, 5 V albo napięcie z akumulatora Li-Ion, taki moduł może wygenerować 9 V, 12 V, 24 V lub inną wymaganą wartość, zależnie od konstrukcji i zakresu regulacji.
W praktyce oznacza to, że nie trzeba przebudowywać całego zasilania tylko po to, aby uruchomić pojedynczy moduł, sterownik, przekaźnik czy niewielkie urządzenie pomiarowe. To szczególnie przydatne w projektach mobilnych, układach zasilanych bateryjnie oraz podczas modernizacji istniejących instalacji, gdzie źródło zasilania jest już narzucone.
Nie każdy użytkownik potrzebuje od razu zaawansowanej przetwornicy przemysłowej. W wielu zastosowaniach wystarcza mały moduł montowany przewodowo lub na stałe w obudowie. Trzeba jednak pamiętać, że podniesienie napięcia nie oznacza darmowej energii. Jeśli napięcie rośnie, to po stronie wejściowej zwykle rośnie pobór prądu, a część energii zamienia się w ciepło.
Gdzie moduły step up sprawdzają się najlepiej
Najczęstsze zastosowanie to zasilanie urządzeń o wyższym napięciu z niższego źródła. Dotyczy to zarówno prostych projektów hobbystycznych, jak i pracy warsztatowej. Moduły step up są używane przy zasilaniu taśm LED z niestandardowych źródeł, routerów i urządzeń sieciowych z powerbanku, czujników, przekaźników, miniwzmacniaczy, układów Arduino oraz różnego typu sterowników.
W serwisie i utrzymaniu ruchu takie przetwornice przydają się przy szybkich testach, tymczasowym uruchamianiu urządzeń oraz dopasowywaniu napięć pomocniczych. W projektach edukacyjnych pozwalają z kolei zrozumieć podstawy konwersji energii i zależności między napięciem, prądem a mocą.
Jest jednak istotna różnica między zasilaniem lekkiego obciążenia a układem pracującym długo, pod zmiennym poborem prądu. Im bardziej dynamiczne obciążenie, tym większe znaczenie mają jakość modułu, zapas parametrów i stabilność napięcia wyjściowego.
Jak dobrać moduł step up do konkretnego układu
Dobór warto zacząć od trzech danych: napięcia wejściowego, napięcia wyjściowego i prądu obciążenia. To punkt wyjścia, ale nie jedyny. Jeśli urządzenie nominalnie pracuje przy 12 V i pobiera 1 A, nie oznacza to jeszcze, że wystarczy dowolny moduł opisany jako 12 V 1 A.
Napięcie wejściowe
Najpierw trzeba sprawdzić rzeczywisty zakres napięcia źródła. To ważne zwłaszcza przy zasilaniu z akumulatorów. Ogniwo Li-Ion nie ma stale 3,7 V, tylko pracuje w szerszym zakresie. Podobnie instalacja samochodowa nominalnie 12 V w praktyce może mieć inne wartości zależnie od stanu pracy. Moduł musi działać poprawnie w całym realnym zakresie napięcia wejściowego, a nie tylko przy wartości podanej umownie.
Napięcie wyjściowe
Drugim krokiem jest ustalenie, czy potrzebne jest napięcie stałe, czy regulowane. W prostych zastosowaniach wygodny bywa moduł z potencjometrem, ale tam, gdzie układ ma pracować powtarzalnie i docelowo, lepiej sprawdza się rozwiązanie o stabilnych parametrach i ograniczonej możliwości przypadkowego rozregulowania.
Warto też zachować rozsądek przy ustawianiu napięcia. Jeśli odbiornik wymaga 12 V, nie ma sensu ustawiać 12,8 V „na zapas”. W elektronice użytkowej i modułowej taki zapas często nie pomaga, a może zwiększyć grzanie układu lub skrócić żywotność odbiornika.
Prąd i moc
To obszar, w którym najczęściej pojawiają się błędy. Moduł step up powinien mieć zapas prądowy, najlepiej wyraźny, a nie symboliczny. Jeśli obciążenie pobiera 1 A przy 12 V, oznacza to 12 W po stronie wyjściowej. Przy sprawności na poziomie 85-90% po stronie wejściowej trzeba dostarczyć więcej niż 12 W. Dla zasilania 5 V wejściowy pobór prądu będzie więc wyraźnie większy niż 1 A.
To właśnie dlatego przetwornica, która na papierze wygląda poprawnie, w praktyce może przeciążać źródło zasilania. Problem nie leży wtedy po stronie napięcia wyjściowego, ale po stronie wejścia, przewodów, złącza albo samego zasilacza.
Parametry, które realnie mają znaczenie
Przy zakupie wiele osób patrzy tylko na maksymalne napięcie i cenę. Tymczasem w codziennej pracy ważniejsze bywają inne cechy.
Sprawność decyduje o tym, ile energii zostanie faktycznie przekazane do odbiornika, a ile zamieni się w ciepło. Im wyższa sprawność, tym mniejsze straty i mniejsze wymagania dotyczące chłodzenia. W małych obudowach ma to duże znaczenie.
Częstotliwość pracy i jakość filtracji wpływają na poziom zakłóceń. Dla prostego obciążenia rezystancyjnego nie będzie to krytyczne, ale przy czujnikach, układach audio, transmisji danych czy mikrokontrolerach zakłócenia z przetwornicy mogą dawać niepożądane efekty.
Istotna jest też obecność zabezpieczeń. Ochrona przed przegrzaniem, zwarciem czy nadmiernym prądem nie rozwiązuje wszystkiego, ale zwiększa szanse, że błąd montażowy nie skończy się uszkodzeniem całego układu. W zastosowaniach warsztatowych i prototypowych to praktyczna przewaga.
Kiedy moduły step up nie są dobrym wyborem
Przetwornica podwyższająca napięcie nie zawsze jest najlepszą drogą. Jeśli układ ma pracować stale pod dużym obciążeniem, czasem lepiej dobrać inne źródło zasilania zamiast podnosić napięcie z niskiego poziomu. Przy dużej różnicy między wejściem a wyjściem rosną straty, grzanie i wymagania względem przewodów oraz chłodzenia.
Problemem może być też praca z urządzeniami szczególnie wrażliwymi na szumy. Niektóre moduły step up nadają się głównie do prostych zastosowań zasilających, ale nie do precyzyjnej elektroniki pomiarowej. Tu liczy się nie tylko fakt, że napięcie „jest”, ale jeszcze jego jakość.
Warto uważać również przy silnikach, elektromagnesach i innych obciążeniach impulsowych. Rozruch potrafi pobierać wielokrotnie większy prąd niż praca nominalna. Moduł, który utrzymuje napięcie przy spokojnym obciążeniu, może nie poradzić sobie z chwilowym skokiem poboru.
Najczęstsze błędy przy stosowaniu modułów step up
Pierwszy błąd to dobór bez zapasu mocy. Drugi to zbyt słabe źródło zasilania. Trzeci to za cienkie przewody lub niestabilne połączenia, które powodują spadki napięcia jeszcze przed wejściem na przetwornicę.
Często spotykany jest też montaż bez kontroli temperatury. Jeśli moduł pracuje blisko maksimum parametrów, trzeba sprawdzić, jak zachowuje się po kilku minutach, a nie tylko po krótkim uruchomieniu. Przegrzewanie zwykle nie ujawnia się od razu.
Kolejna kwestia to regulacja napięcia bez pomiaru. Ustawianie „na oko” kończy się nierzadko przekroczeniem dopuszczalnych wartości. W praktyce zwykły miernik jest tu podstawowym narzędziem, nie dodatkiem.
Moduły step up w projektach DIY i warsztacie
W środowisku DIY takie moduły są szczególnie wygodne, bo pozwalają szybko dopasować zasilanie do konkretnego zadania bez projektowania własnej przetwornicy od zera. To oszczędność czasu przy prototypowaniu, naprawach i testach funkcjonalnych. Jednocześnie trzeba pamiętać, że moduł uniwersalny nie zastępuje analizy całego układu.
Właśnie dlatego w praktycznym doborze liczy się nie tylko sama przetwornica, ale też przewody, złącza, obudowa, sposób montażu i warunki pracy. Ten sam moduł może działać poprawnie na stole warsztatowym, a sprawiać problemy po zamknięciu w niewielkiej obudowie bez wentylacji. Dla użytkowników, którzy kompletują części do pełnego projektu, takie podejście jest po prostu bardziej opłacalne.
Jeśli moduł ma pracować długo i przewidywalnie, warto traktować go jak element systemu zasilania, a nie tylko tani dodatek do koszyka. W ofercie technicznej ABC-RC takie podejście ma sens szczególnie wtedy, gdy razem z przetwornicą dobierane są przewody, złącza, elementy montażowe i osprzęt warsztatowy potrzebny do poprawnego uruchomienia.
Dobrze dobrany moduł step up nie zwraca na siebie uwagi, bo po prostu działa stabilnie. I właśnie to jest najlepsze kryterium wyboru – nie najwyższa wartość z opisu, ale parametry, które pasują do realnego obciążenia, źródła zasilania i warunków pracy.
