Krzywo wlutowana listwa goldpin potrafi zepsuć nawet dobrze zaprojektowaną płytkę. Problem zwykle nie wynika z braku wprawy, tylko z pośpiechu, złej temperatury albo słabego unieruchomienia złącza. Jeśli chcesz wiedzieć, jak lutować listwy goldpin równo, trwale i bez odklejania padów, warto zacząć od kilku podstaw, które realnie skracają pracę i ograniczają poprawki.
Jak lutować listwy goldpin, żeby były proste i pewne
Listwy goldpin to jedne z najczęściej stosowanych złączy w elektronice DIY, modułach uruchomieniowych, płytkach prototypowych i małych urządzeniach warsztatowych. Sam element jest prosty, ale lutowanie nie zawsze. Piny łatwo się przesuwają, plastikowy dystans potrafi się nagrzać, a przy cienkich polach lutowniczych łatwo o nadmiar cyny albo zimny lut.
Najważniejsza zasada jest prosta – najpierw ustawienie mechaniczne, potem właściwe lutowanie. Wielu początkujących od razu zalewa wszystkie piny, a dopiero później zauważa, że listwa stoi pod kątem. W praktyce lepiej poświęcić minutę na ustalenie pozycji niż potem rozlutowywać kilkanaście punktów.
Jeśli pracujesz z modułem Arduino, przetwornicą, adapterem lub płytką uniwersalną, sposób montażu będzie podobny. Różnice pojawiają się głównie przy gęstym rastrze, cienkich ścieżkach albo płytkach gorszej jakości, gdzie laminat szybciej oddaje ciepło lub łatwiej odrywa pola.
Co przygotować przed lutowaniem
Do listew goldpin nie potrzeba rozbudowanego stanowiska, ale kilka rzeczy robi dużą różnicę. Najwygodniej pracuje się lutownicą z kontrolą temperatury, cienkim grotem typu stożek lub mała dłuto, cyną z topnikiem i dodatkowym topnikiem w paście albo żelu. Przydaje się też chwytak, trzecia ręka lub po prostu płytka stykowa, która utrzyma listwę w pionie.
Sama cyna ma znaczenie. Do precyzyjnego montażu zwykle wygodniejsza jest średnica 0,5-0,8 mm niż grubszy drut. Łatwiej dozować ilość spoiwa i nie zalewa się sąsiednich padów. Jeśli używasz spoiwa bezołowiowego, temperatura pracy będzie wyższa niż przy cynie ołowiowej i trzeba zachować większą ostrożność przy delikatnych płytkach.
Dobrze jest też oczyścić pola lutownicze przed pracą. Nawet nowe PCB bywa zabrudzone po magazynowaniu albo dotykaniu palcami. Przetarcie alkoholem izopropylowym poprawia zwilżanie i zmniejsza ryzyko matowych, słabych połączeń.
Jaka temperatura do goldpinów
Nie ma jednej wartości dobrej do wszystkiego, ale są praktyczne zakresy. Dla cyny ołowiowej często wystarcza około 320-350°C. Dla bezołowiowej zwykle pracuje się bliżej 350-380°C. Jeśli płytka ma duże pola masy, może być potrzebne trochę więcej, ale podnoszenie temperatury nie powinno zastępować dobrego grotu i topnika.
Zbyt niska temperatura kończy się długim grzaniem i zimnymi lutami. Zbyt wysoka zwiększa ryzyko przegrzania laminatu, odkształcenia tworzywa listwy i utleniania grotu. W praktyce lepiej dobrać temperaturę tak, by pojedynczy punkt lutowniczy powstawał sprawnie w 1-2 sekundy, a nie po długim dogrzewaniu.
Jak ustawić listwę przed przylutowaniem
Najprostszy sposób to włożenie listwy w płytkę stykową i nałożenie na nią lutowanego modułu lub PCB. Dzięki temu piny trzymają raster i pion. To szczególnie wygodne przy listwach męskich. Przy listwach żeńskich też działa, ale trzeba uważać, by nie przegrzać obudowy złącza.
Druga metoda to złapanie jednego skrajnego pinu, sprawdzenie ustawienia i dopiero potem korekta. Wlutuj jeden punkt, odsuń grot, oceń pion i kąt. Jeśli coś się nie zgadza, podgrzej ten pojedynczy lut i ustaw listwę na nowo. Dopiero kiedy geometria się zgadza, przylutuj pin po przeciwnej stronie. Taka kolejność blokuje element i zmniejsza ryzyko przesunięcia.
Przy dłuższych listwach warto sprawdzić, czy wszystkie piny weszły równo przez otwory. Czasem plastikowy separator jest lekko przesunięty i po dociśnięciu jedna strona siada niżej. Tego nie naprawi większa ilość cyny.
Prawidłowa technika lutowania pinów

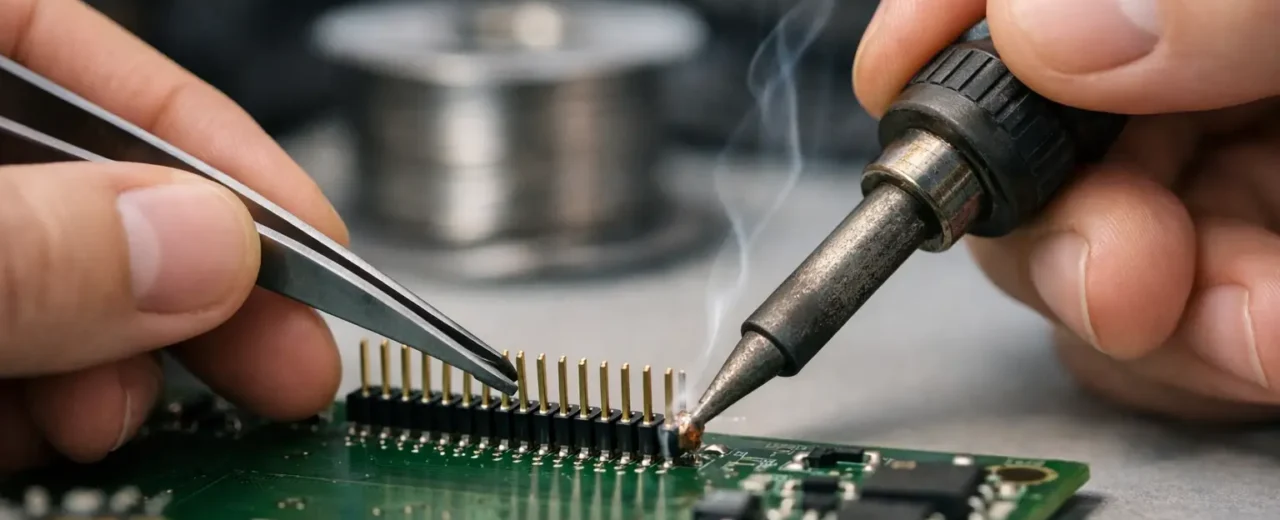

Dobre lutowanie goldpinów polega na ogrzaniu jednocześnie pinu i pola lutowniczego, a nie na topieniu cyny bezpośrednio na grocie i przenoszeniu jej na punkt. Grot powinien dotknąć obu elementów naraz. Po chwili podajesz niewielką ilość cyny do miejsca styku, tak aby spoiwo swobodnie rozpłynęło się wokół pinu.
Gotowy lut powinien być gładki, lekko błyszczący i mieć kształt małego stożka lub menisku. Nie powinien tworzyć dużej kulki. Jeżeli cyna zebrała się wyłącznie na pinie albo wyłącznie na padzie, połączenie może być mechanicznie i elektrycznie słabe.
Przy listwach goldpin mniej znaczy więcej. Nadmiar cyny nie poprawia kontaktu, za to utrudnia kontrolę jakości i zwiększa ryzyko zwarcia między sąsiednimi punktami. W ciasnych modułach to częsty problem, zwłaszcza gdy ktoś używa za grubego spoiwa albo zbyt szerokiego grotu.
Kolejność, która ogranicza poprawki
Najpierw złap jeden pin na końcu listwy. Potem sprawdź ustawienie i przylutuj drugi pin na przeciwległym końcu. Jeśli wszystko jest równo, lutuj pozostałe punkty po kolei. Taka sekwencja działa zarówno przy 1×4, jak i 1×40.
Przy bardzo długich listwach można pracować naprzemiennie – środek, koniec, drugi koniec, reszta. Chodzi o to, by nie kumulować ciepła w jednym obszarze i nie dopuścić do przesunięcia elementu podczas pracy.
Najczęstsze błędy przy lutowaniu listew goldpin
Najczęstszy błąd to lutowanie bez unieruchomienia złącza. Nawet jeśli pierwszy punkt wygląda dobrze, przy kolejnych listwa zwykle zaczyna odchylać się od pionu. Drugi problem to za długie grzanie jednego miejsca. Efektem bywa odklejony pad albo stopiony plastik separatora.
Często spotyka się też zbyt mało topnika. Wiele osób zakłada, że cyna z rdzeniem wystarczy zawsze i wszędzie. W praktyce przy starszych płytkach, utlenionych pinach lub większych polach dodatkowy topnik wyraźnie poprawia rozpływ i skraca czas grzania.
Kolejna sprawa to brudny grot. Jeśli końcówka jest utleniona, ciepło przekazywane jest gorzej i zaczyna się walka temperaturą. Lepiej regularnie czyścić grot i utrzymywać go lekko pocynowanym, niż podnosić ustawienia stacji o kolejne dziesiątki stopni.
Jak poprawić krzywo wlutowaną listwę
Jeżeli przylutowany jest tylko jeden pin, korekta jest prosta. Podgrzewasz punkt, ustawiasz listwę i trzymasz ją nieruchomo do zastygnięcia spoiwa. Jeśli złapane są dwa skrajne piny i listwa nadal stoi źle, zwykle trzeba podgrzać jeden z nich i skorygować ustawienie etapami.
Gdy przylutowane są już wszystkie piny, sprawa zależy od długości listwy i jakości PCB. Przy krótkich odcinkach da się czasem rozgrzać kolejne punkty z dodatkiem topnika i delikatnie wyprostować element. Przy długich listwach bezpieczniej bywa użyć plecionki do usunięcia części cyny albo rozlutownicy. Szarpanie na siłę kończy się wyrwanymi przelotkami.
Jeśli moduł jest tani i pole lutownicze ma słabą przyczepność do laminatu, warto odpuścić agresywne poprawki. Czasem lepiej odciąć listwę i wlutować nową niż ratować element za wszelką cenę.
Lutowanie goldpinów do modułów i płytek uniwersalnych
W modułach czujników, przetwornic i konwerterów szczególne znaczenie ma prostopadłość listwy. Nawet niewielkie odchylenie sprawia później problemy przy wkładaniu do płytki stykowej albo gniazd żeńskich. Dlatego przy takich elementach najlepiej korzystać z płytki stykowej jako przyrządu montażowego.
Na płytkach uniwersalnych trzeba zwrócić uwagę na ilość cyny po drugiej stronie. Oczka lutownicze są często blisko siebie i łatwo o mostki. Jeśli projekt ma pracować w warsztacie, serwisie albo urządzeniu narażonym na drgania, dobrze wykonany lut przy goldpinie ma znaczenie nie tylko elektryczne, ale też mechaniczne.
W zastosowaniach częściej rozpinanych warto też przemyśleć, czy wybrać listwę prostą, kątową, męską czy żeńską. Sam sposób lutowania jest podobny, ale geometria połączenia wpływa na wygodę montażu i obciążenie pinów podczas użytkowania.
Kiedy warto lutować inaczej niż standardowo
Nie każdy przypadek wygląda tak samo. Jeśli lutujesz listwę do płytki wielowarstwowej z dużymi polami masy, zwykła temperatura może nie wystarczyć i połączenie będzie wychodziło matowe. Z kolei przy małych modułach z cienkimi padami trzeba pracować szybciej i ostrożniej. To właśnie moment, w którym doświadczenie daje więcej niż ślepe trzymanie się jednej temperatury.
W praktyce dobrze działa prosta zasada – jeśli punkt nie chce się poprawnie zwilżyć, nie dokładaj od razu cyny. Najpierw sprawdź czystość grotu, stan pola i ilość topnika. To szybsze niż późniejsze poprawianie całego rzędu pinów.
Przy kompletowaniu stanowiska warto myśleć szerzej niż tylko o samej listwie. Odpowiedni grot, topnik, cyna, chwytak, organizer na drobne elementy i dobrze dobrane złącza skracają montaż bardziej niż przypadkowe zakupy robione osobno. Taki porządek pracy doceni zarówno hobbysta, jak i serwis czy mały warsztat.
Dobrze wlutowana listwa goldpin nie zwraca na siebie uwagi – i o to właśnie chodzi. Ma po prostu trzymać wymiar, kontakt i powtarzalność, bez walki przy uruchomieniu układu.
