Jeśli zasilasz układ z 24 V, a moduł logiczny wymaga 5 V, nie ma miejsca na przypadkowy dobór. Właśnie tutaj przetwornice step down robią realną różnicę – pozwalają obniżyć napięcie bez marnowania dużej ilości energii na ciepło, a przy tym dają większą elastyczność w projektach warsztatowych, serwisowych i DIY.
To rozwiązanie spotyka się wszędzie tam, gdzie jedno źródło zasilania ma obsłużyć kilka sekcji o różnych wymaganiach. Od prostych instalacji z Arduino, przez elektronikę w pojeździe, po układy sterowania, czujniki, wentylatory i moduły komunikacyjne. Sama zasada działania jest prosta, ale dobór konkretnej przetwornicy już nie zawsze.

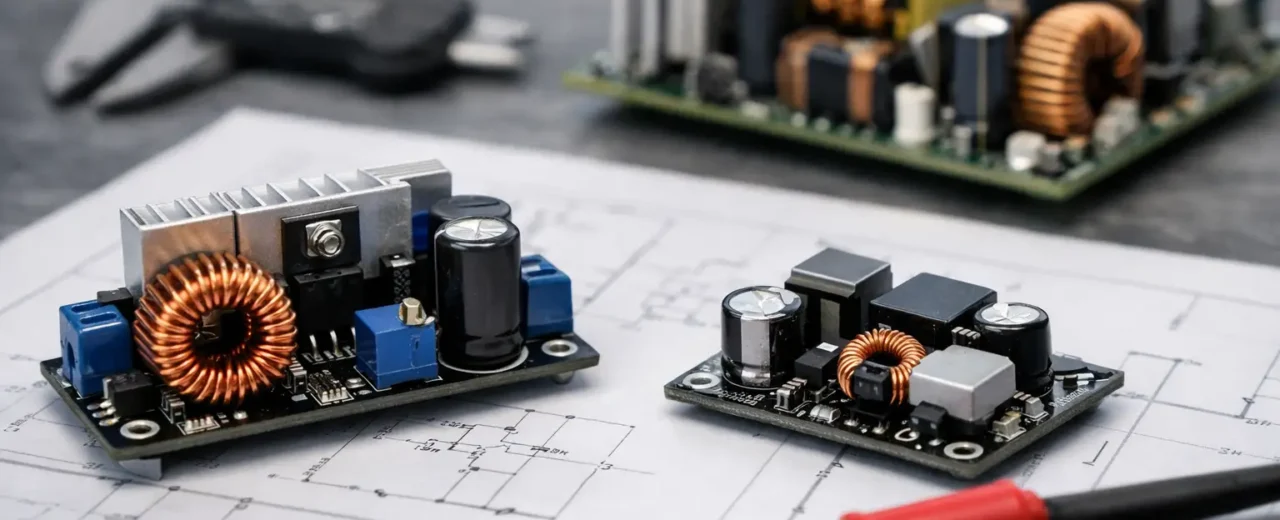

Czym są przetwornice step down
Przetwornica step down, nazywana też obniżającą lub buck, zmniejsza napięcie wejściowe do niższej wartości na wyjściu. W odróżnieniu od stabilizatora liniowego nie wytraca nadmiaru energii głównie w postaci ciepła, tylko przetwarza ją impulsowo. To przekłada się na wyższą sprawność, szczególnie przy większej różnicy napięć i wyższych prądach.
W praktyce oznacza to, że z zasilania 12 V można uzyskać stabilne 5 V dla mikrokontrolera, z 24 V zasilić urządzenia 12 V, a z pakietu akumulatorów dobrać napięcie odpowiednie dla elektroniki pomocniczej. Dla użytkownika warsztatowego ważne jest nie tylko samo obniżenie napięcia, ale też przewidywalność pracy pod obciążeniem.
Gdzie przetwornice step down mają sens
Najczęściej stosuje się je tam, gdzie klasyczny stabilizator liniowy byłby zbyt gorący, zbyt mało wydajny albo po prostu niepraktyczny. W projektach DIY to często zasilanie płytek rozwojowych, przekaźników, wyświetlaczy i czujników z jednego wspólnego źródła. W serwisie i montażu dochodzą moduły radiowe, automatyka małej mocy, oświetlenie pomocnicze czy układy pracujące w szafach sterowniczych.
W instalacjach mobilnych, na przykład samochodowych lub w zabudowach technicznych, przetwornice step down są bardzo przydatne, bo napięcie wejściowe bywa zmienne. Akumulator nie daje zawsze idealnych 12 V, a urządzenie końcowe może wymagać stabilnych 5 V albo 9 V. Dobrze dobrany moduł rozwiązuje ten problem bez dokładania niepotrzebnych strat.
Jak dobrać przetwornicę step down
Najpierw trzeba ustalić trzy podstawowe parametry: napięcie wejściowe, napięcie wyjściowe i prąd obciążenia. Brzmi oczywiście, ale właśnie tutaj pojawia się najwięcej błędów. Użytkownik patrzy na opis 3 A i zakłada, że moduł zawsze bezpiecznie odda 3 A. Tymczasem wiele tanich przetwornic osiąga taki prąd tylko chwilowo albo przy bardzo dobrym chłodzeniu.
Napięcie wejściowe
Zakres wejściowy musi obejmować realne warunki pracy, a nie tylko wartość nominalną zasilacza. Jeśli układ pracuje z instalacji 12 V, trzeba brać pod uwagę, że napięcie może być wyższe po ładowaniu lub niższe pod obciążeniem. W zastosowaniach samochodowych i przemysłowych margines bezpieczeństwa jest szczególnie ważny.
Napięcie wyjściowe
Część modułów ma stałe napięcie wyjściowe, na przykład 5 V, a część regulowane. W projektach powtarzalnych wersja stała bywa wygodniejsza, bo ogranicza ryzyko przypadkowego przestawienia. Regulowana daje większą uniwersalność, ale przed uruchomieniem trzeba ją koniecznie ustawić i sprawdzić miernikiem.
Prąd wyjściowy
Tu warto przyjąć zapas. Jeśli odbiornik pobiera 1,5 A ciągle, bezpieczniej wybrać przetwornicę przewidzianą na wyraźnie więcej niż 1,5 A. Nie chodzi tylko o rozruch, ale też o temperaturę, sprawność i trwałość. Moduł pracujący stale na granicy możliwości będzie się grzał i szybciej sprawi problemy.
Sprawność, temperatura i chłodzenie
W katalogach sprawność wygląda dobrze, ale w praktyce zależy od napięcia wejściowego, napięcia wyjściowego, obciążenia i jakości projektu płytki. Dwie przetwornice opisane podobnie mogą zachowywać się zupełnie inaczej. Jedna utrzyma parametry stabilnie, druga zacznie mocno się nagrzewać już przy średnim obciążeniu.
Dlatego przy wyborze warto patrzeć nie tylko na deklarowany prąd, ale też na wielkość cewki, jakość radiatora, obecność otworów montażowych i ogólną konstrukcję. Jeśli moduł ma pracować w obudowie, skrzynce instalacyjnej albo w miejscu o słabej wentylacji, chłodzenie przestaje być dodatkiem. Staje się warunkiem bezpiecznej pracy.
Przy większych mocach dobrze przewidzieć miejsce montażu tak, aby przetwornica nie była dociśnięta do wiązki przewodów, pianki albo elementów wrażliwych na temperaturę. To drobiazg, ale w warsztacie właśnie takie drobiazgi decydują o bezawaryjności.
Na co uważać przy tanich modułach
Nie każda przetwornica step down z identycznym opisem działa tak samo. W tanich modułach problemem bywa zawyżony prąd maksymalny, słabe filtrowanie wyjścia, niestabilna regulacja albo zbyt małe pola lutownicze dla przewodów zasilających. Czasem moduł działa poprawnie na stole, ale po zamknięciu w obudowie albo przy dłuższej pracy zaczyna gubić parametry.
Wrażliwe urządzenia, takie jak moduły radiowe, układy audio czy precyzyjne czujniki, mogą reagować na zakłócenia impulsowe. W takich przypadkach sama zgodność napięcia nie wystarczy. Liczy się też jakość filtracji i prowadzenie masy w całym układzie. Jeśli projekt ma być użytkowy, a nie tylko testowy, lepiej zakładać większy margines niż minimalne wymagania.
Przetwornice step down a stabilizatory liniowe
To nie jest sytuacja typu jedno rozwiązanie zawsze lepsze od drugiego. Przetwornice step down mają przewagę przy większych różnicach napięć i wyższych prądach, bo ograniczają straty mocy. Stabilizatory liniowe są prostsze i często generują mniej zakłóceń, więc nadal mają sens w małych obciążeniach lub w czułych torach analogowych.
Jeżeli z 12 V trzeba uzyskać 5 V przy kilkuset miliamperach albo kilku amperach, wybór przetwornicy jest zazwyczaj oczywisty. Jeżeli jednak układ pobiera bardzo mało prądu i wymaga czystego zasilania, liniowy stabilizator może być praktyczniejszy. Czasem najlepszy efekt daje połączenie obu metod – najpierw obniżenie napięcia impulsowo, a potem dodatkowe wygładzenie na etapie końcowym.
Montaż i uruchomienie w praktyce
Dobrze dobrany moduł można łatwo zepsuć złym montażem. Najczęstsze błędy to zbyt cienkie przewody, słabe połączenia śrubowe, brak bezpiecznika po stronie wejścia i ustawianie napięcia wyjściowego już po podłączeniu odbiornika. W warsztacie lepiej najpierw uruchomić przetwornicę bez obciążenia, sprawdzić wyjście miernikiem, a dopiero potem dołączać docelowy układ.
Warto też pamiętać o polaryzacji. Brzmi banalnie, ale przy modułach montowanych szybko, na etapie testów, pomyłki zdarzają się regularnie. Jeśli przetwornica nie ma własnego zabezpieczenia przed odwrotnym podłączeniem, jeden błąd może zakończyć test od razu.
Przy projektach powtarzalnych opłaca się od razu przewidzieć sposób montażu mechanicznego. Dystanse, obudowa, opis przewodów i miejsce na chłodzenie oszczędzają czas przy kolejnych sztukach. To podejście jest bliższe pracy serwisowej i produkcyjnej niż hobbystycznemu składaniu na szybko, ale właśnie ono daje najlepszą powtarzalność.
Jakie parametry jeszcze mają znaczenie
Poza podstawami warto sprawdzić częstotliwość pracy, tętnienia napięcia, typ zabezpieczeń i sposób regulacji. Zabezpieczenie nadprądowe, termiczne i przeciwzwarciowe nie zawsze oznacza ten sam poziom ochrony. Czasem moduł ogranicza prąd łagodnie, a czasem po prostu się wyłącza. Dla jednych zastosowań to zaleta, dla innych problem.
Istotny jest też minimalny spadek napięcia, czyli różnica między wejściem a wyjściem potrzebna do poprawnej pracy. Jeśli źródło zasilania bywa niestabilne, zbyt mały zapas może powodować utratę regulacji. W efekcie na wyjściu pojawi się napięcie inne niż oczekiwane, mimo że teoretycznie wszystko się zgadzało.
Dla warsztatu, serwisu i DIY
W praktyce najlepsza przetwornica to nie ta z najwyższym prądem na etykiecie, tylko ta, która pasuje do konkretnego układu, warunków montażu i sposobu pracy. Dla hobbysty liczy się prostota uruchomienia i uniwersalność. Dla serwisu ważniejsze będą przewidywalność parametrów, odporność na warunki pracy i możliwość szybkiego doboru zamiennika. Dla działu utrzymania ruchu dochodzi jeszcze dostępność i powtarzalność komponentu.
Dlatego przy zakupie warto patrzeć szerzej niż na samo napięcie wyjściowe. Liczy się też jakość wykonania, sposób podłączenia, miejsce montażu i to, czy moduł ma pracować okazjonalnie, czy codziennie przez wiele godzin. W ofercie technicznej, takiej jak ABC-RC, sensowny dobór osprzętu do zasilania zwykle zaczyna się od prostego pytania: jakie warunki ma wytrzymać ten układ po zamknięciu obudowy i po miesiącu normalnej pracy.
Jeśli potraktujesz przetwornicę jako element użytkowy, a nie tylko tani dodatek do projektu, dużo łatwiej zbudujesz układ, który po prostu działa wtedy, kiedy ma działać.
