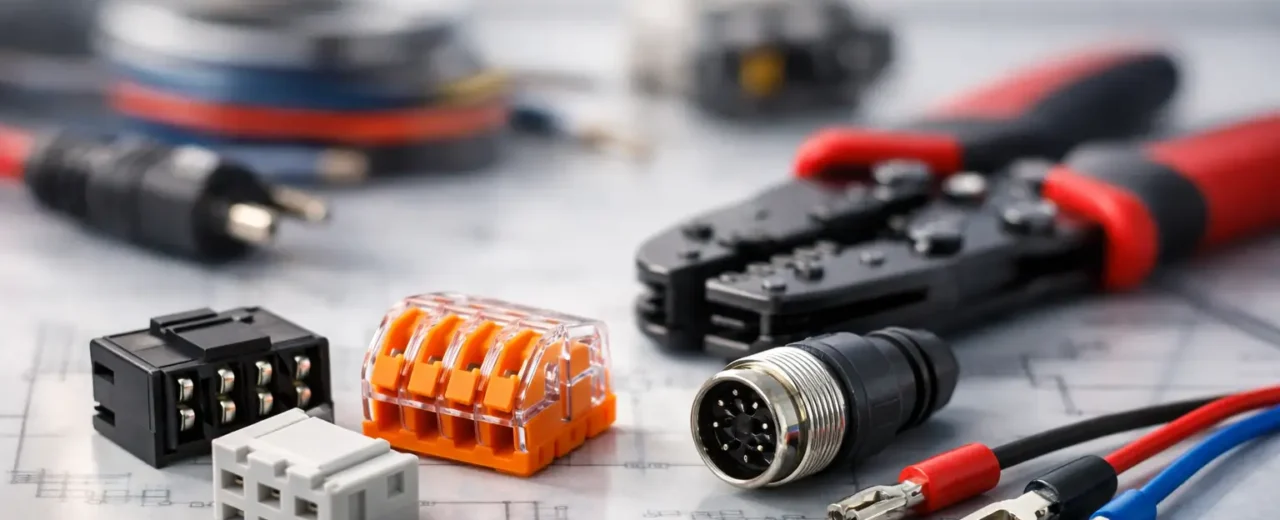

W praktyce warsztatowej złącza elektryczne rzadko są „tylko dodatkiem”. To od nich często zależy, czy układ da się szybko zmontować, bezpiecznie uruchomić i później bezproblemowo serwisować. Źle dobrane złącze potrafi powodować spadki napięcia, grzanie styków, przypadkowe rozłączenia albo zwyczajnie wydłużać montaż.
Dlatego wybór nie powinien zaczynać się od samego kształtu czy ceny, ale od zastosowania. Innego rozwiązania wymaga prosta instalacja niskonapięciowa w obudowie, innego wiązka przewodów w urządzeniu mobilnym, a jeszcze innego połączenie, które trzeba regularnie rozpinać podczas testów lub serwisu.
Jak patrzeć na złącza elektryczne w praktyce
Najczęstszy błąd polega na tym, że złącze wybiera się dopiero na końcu projektu. Tymczasem już na etapie planowania warto ustalić kilka podstawowych parametrów: napięcie i prąd roboczy, przekrój przewodu, liczbę torów, sposób montażu oraz to, czy połączenie ma być stałe, czy rozłączne.
Dla instalatora albo serwisanta liczy się też czas pracy. Jeśli połączenie ma być wykonywane seryjnie, znaczenie ma powtarzalność montażu i ograniczenie ryzyka błędu. W projektach DIY i prototypach ważniejsza bywa elastyczność, łatwość przepinania oraz dostępność popularnych standardów. W utrzymaniu ruchu dodatkowo dochodzi odporność na drgania, temperaturę, zabrudzenia i przypadkowe wyrwanie przewodu.
To właśnie dlatego nie istnieje jedno „najlepsze” złącze. Dobre złącze to takie, które pasuje do warunków pracy i nie komplikuje całej reszty.
Podstawowe typy złączy elektrycznych
Najprostszy podział obejmuje złącza śrubowe, sprężynowe, zaciskane, wtykowe oraz specjalistyczne złącza do konkretnych standardów lub urządzeń. Każda z tych grup ma sens, ale w innych warunkach.
Złącza śrubowe
To rozwiązanie nadal bardzo popularne w instalacjach, automatyce i prostych układach zasilania. Ich zaletą jest czytelny montaż i szeroka tolerancja na różne przekroje przewodów. Dobrze sprawdzają się tam, gdzie połączenie ma być trwałe, dostęp do zacisku jest prosty, a serwis nie wymaga bardzo częstego rozpinania.
Minusem jest czas montażu oraz podatność na błędy wykonawcze. Zbyt słaby docisk pogarsza kontakt, zbyt mocny może uszkodzić żyłę lub sam zacisk. Przy drganiach i pracy mechanicznej trzeba też uważać na utratę docisku, jeśli konstrukcja nie jest do tego przystosowana.
Złącza sprężynowe
W wielu zastosowaniach warsztatowych i montażowych są po prostu wygodniejsze. Skracają czas podłączenia, zapewniają powtarzalny docisk i dobrze radzą sobie w miejscach, gdzie ważna jest szybka instalacja. Często wybiera się je do rozdzielni, modułów sterujących i połączeń przewodów w obudowach.
Trzeba jednak pilnować zgodności z przewodem. Nie każde złącze sprężynowe jednakowo dobrze współpracuje z linką, drutem i tulejką. Jeśli producent przewiduje stosowanie tulejek, nie warto tego pomijać, bo właśnie na takich detalach najczęściej psuje się jakość połączenia.
Złącza zaciskane
Wiązki kablowe, elektronika użytkowa, motoryzacja, urządzenia mobilne – tu złącza zaciskane są często najlepszym wyborem. Dają kompaktowe połączenie, dobrą odporność mechaniczną i wysoką powtarzalność, o ile używa się właściwych pinów, obudów i narzędzi.
Ich przewaga jest wyraźna tam, gdzie liczy się estetyka, pewne prowadzenie przewodów i możliwość wielokrotnego rozpinania całych sekcji instalacji. Wadą bywa większa wrażliwość na jakość wykonania. Źle zaciśnięty styk może wyglądać poprawnie, ale pracować źle. Bez odpowiedniej zaciskarki i kontroli montażu łatwo o problemy.
Złącza wtykowe i modułowe
W tej grupie mieszczą się zarówno popularne złącza zasilające, jak i rozwiązania sygnałowe, modułowe czy płytkowe. Ich główną zaletą jest szybkość podłączenia i prosty serwis. W urządzeniach, które są składane z kilku modułów, trudno wyobrazić sobie wygodniejszy wariant.
Tu szczególnie ważna jest zgodność mechaniczna. Samo dopasowanie liczby pinów nie wystarcza. Znaczenie ma raster, kluczowanie, sposób blokady, dopuszczalny prąd i odporność obudowy. Dwa podobne złącza potrafią wyglądać niemal identycznie, a mimo to nie nadawać się do zamiennego użycia.
Co naprawdę decyduje o doborze złącza
Najpierw obciążenie elektryczne. Jeśli przez złącze ma płynąć większy prąd, nie można opierać wyboru wyłącznie na wymiarach czy wygodzie montażu. Trzeba sprawdzić realną obciążalność prądową całego połączenia, a nie tylko przewodu. Słabym punktem zwykle nie jest izolacja kabla, lecz styk.
Druga kwestia to rodzaj przewodu. Drut, linka, przewód w tulejce, różne klasy giętkości – każde rozwiązanie stawia inne wymagania. Niektóre złącza dobrze trzymają przewody jednodrutowe, ale przy lince bez tulejki dają słaby i niestabilny kontakt. W warsztacie to drobiazg, który później wraca jako trudna do znalezienia usterka.
Trzeci parametr to środowisko pracy. Wilgoć, pył, oleje, podwyższona temperatura czy drgania szybko weryfikują jakość połączeń. Jeśli złącze pracuje w obudowie laboratoryjnej, wybór może być szerszy. Jeśli trafi do maszyny, pojazdu lub skrzynki zewnętrznej, margines błędu robi się dużo mniejszy.
Wreszcie serwis. Połączenie jednorazowe można zoptymalizować pod szybkość montażu lub cenę. Połączenie regularnie rozpinane musi wytrzymać cykle pracy i nie może prowokować pomyłek przy ponownym podłączaniu. W praktyce dobrze sprawdzają się tu systemy z blokadą, polaryzacją i wyraźnym oznaczeniem torów.
Złącza elektryczne a etap projektu
W prototypach często wybiera się rozwiązania łatwe do modyfikacji. To rozsądne, bo układ na etapie testów zwykle jeszcze się zmienia. Łatwy dostęp do przewodów i możliwość szybkiego przepięcia są wtedy ważniejsze niż maksymalna kompaktowość.
Przy wdrożeniu seryjnym priorytety są inne. Liczy się tempo montażu, ograniczenie liczby narzędzi, powtarzalność oraz łatwość zaopatrzenia. Właśnie tutaj katalogowe podejście do doboru ma największy sens – złącze trzeba rozpatrywać razem z pinami, obudową, osłoną, przewodem, tulejką i narzędziem. Sam element końcowy to tylko część układu połączeniowego.
W naprawach i modernizacjach często wygrywa kompatybilność. Czasem najlepszym wyborem nie jest rozwiązanie „nowocześniejsze”, ale takie, które pozwala bezpiecznie odtworzyć istniejącą instalację lub uprościć wymianę uszkodzonego odcinka bez przebudowy reszty urządzenia.
Najczęstsze błędy przy wyborze
Bardzo często ignoruje się zapas parametrów. Jeśli złącze pracuje blisko granicy dopuszczalnego prądu, każdy wzrost temperatury otoczenia albo niewielkie pogorszenie styku pogarsza sytuację. Rozsądny zapas zwykle kosztuje mniej niż późniejszy serwis.
Drugim błędem jest mieszanie elementów z różnych systemów bez pewności kompatybilności. Dotyczy to zwłaszcza pinów, obudów i narzędzi do zaciskania. Pozorna oszczędność kończy się problemami z montażem lub awariami, które trudno później przypisać do jednej przyczyny.
Trzeci problem to niedocenianie mechaniki przewodu. Nawet dobre złącze nie pomoże, jeśli kabel jest stale zginany przy samym wejściu, nie ma odciążenia albo pracuje pod naprężeniem. W wielu urządzeniach awaria pojawia się nie na styku elektrycznym, tylko tuż obok niego.
Kiedy warto postawić na prostotę
Nie każdy projekt wymaga złącza specjalistycznego. W prostych układach zasilania, stanowiskach testowych czy podstawowych naprawach lepiej sprawdza się rozwiązanie łatwe do opisania, szybkiego podłączenia i bezproblemowego dokupienia. Zbyt rozbudowany system połączeń potrafi utrudnić serwis bardziej niż pomagać.
Z drugiej strony przesadna prostota też ma granice. Jeśli urządzenie pracuje w trudnych warunkach albo ma być regularnie rozbierane, oszczędność na złączu szybko staje się pozorna. W zastosowaniach technicznych najtańszy wariant rzadko jest najtańszy w całym cyklu użytkowania.
Dla wielu użytkowników praktyczne podejście oznacza wybór złączy dostępnych od ręki, w powtarzalnych wariantach i z osprzętem dopasowanym do rzeczywistego montażu. Właśnie dlatego w ABC-RC tak duże znaczenie mają kategorie oparte na zastosowaniu, typie połączenia i kompatybilności elementów, a nie wyłącznie na ogólnych nazwach produktów.
Jeśli złącze ma po prostu działać, zacznij od przewodu, obciążenia i warunków pracy, a dopiero potem patrz na format i cenę. Taki porządek zwykle oszczędza najwięcej czasu – i najmniej wybacza błędów już po zamknięciu obudowy.
