Pierwszy błąd przy wyborze obudowy zwykle nie dotyczy koloru ani ceny. Najczęściej problem pojawia się wtedy, gdy gotowy układ po prostu się nie mieści, brakuje miejsca na przewody albo pokrywa koliduje ze złączem. Dlatego obudowy plastikowe warto dobierać nie jako dodatek na końcu projektu, ale jako pełnoprawny element całego rozwiązania – od prototypu po gotowe urządzenie.
W praktyce dobra obudowa ma zrobić trzy rzeczy. Ma zabezpieczyć elektronikę, ułatwić montaż i nie utrudniać późniejszego serwisu. Jeśli którykolwiek z tych punktów nie działa, nawet poprawnie zbudowany układ zaczyna sprawiać problemy podczas instalacji lub eksploatacji.

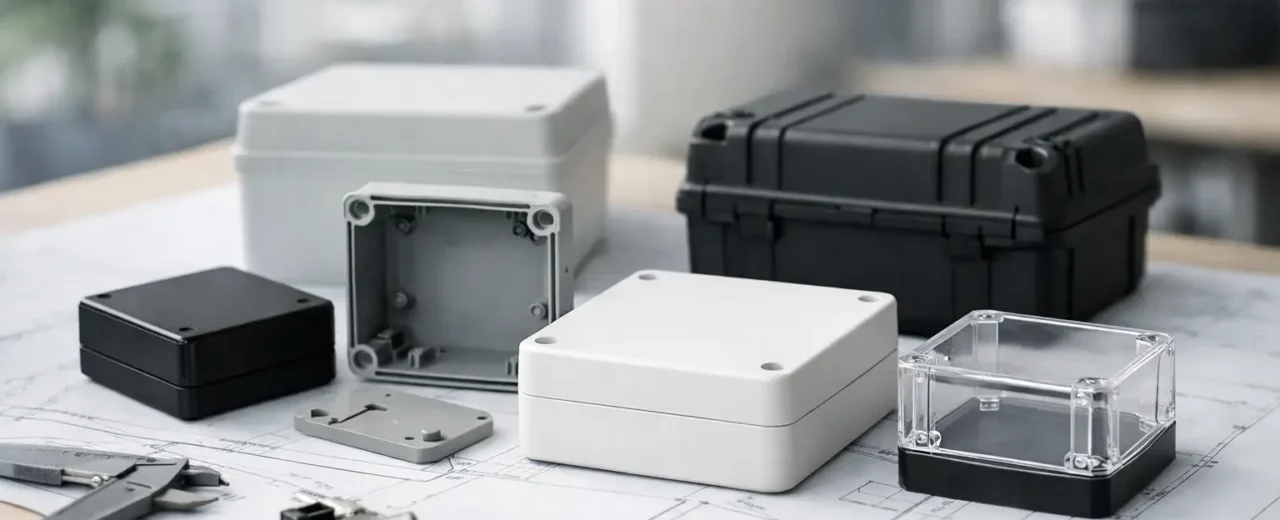

Obudowy plastikowe w praktyce
W warsztacie, serwisie i produkcji obudowa nie jest tylko osłoną. To element mechaniczny, organizacyjny i często również estetyczny. Chroni płytkę PCB przed kurzem, przypadkowym dotknięciem, opiłkami, wilgocią czy uszkodzeniem podczas transportu. Jednocześnie porządkuje układ przewodów, złączy, przełączników i elementów sterujących.
Obudowy plastikowe są wybierane bardzo często, bo łączą dobrą dostępność, niską masę i prostą obróbkę. Łatwiej wykonać w nich otwory pod dławiki, gniazda, przyciski czy wyświetlacze. Dla wielu zastosowań to rozwiązanie wystarczające, a przy tym bardziej praktyczne niż cięższe obudowy metalowe.
Trzeba jednak od razu zaznaczyć ograniczenia. Plastik nie zawsze będzie najlepszym wyborem przy bardzo wysokiej temperaturze, silnych obciążeniach mechanicznych albo tam, gdzie istotne jest ekranowanie elektromagnetyczne. W takich przypadkach decyzja zależy od środowiska pracy i wymagań konkretnego urządzenia.
Jak dobrać obudowę do zastosowania
Punkt wyjścia jest prosty: nie zaczyna się od zewnętrznych wymiarów obudowy, tylko od tego, co ma się w niej znaleźć. Należy uwzględnić płytkę lub płytki, wysokość elementów, złącza, promienie gięcia przewodów, miejsce na mocowanie i zapas na serwis. Jeśli projekt ma działać poza stołem roboczym, warto od razu przewidzieć też uchwyty, przepusty i sposób zamykania.
W małych projektach DIY często wystarcza kompaktowa obudowa uniwersalna z prostą pokrywą. Przy sterownikach, zasilaczach, modułach pomiarowych czy urządzeniach instalacyjnych znaczenie mają już detale: dystanse pod PCB, prowadnice, możliwość plombowania, miejsce na listwy zaciskowe lub montaż na ścianie.
Dobrze jest przyjąć niewielki zapas przestrzeni. Obudowa dobrana „na styk” wygląda dobrze tylko na kartce. W realnym montażu dochodzą końcówki przewodów, opaski, złącza kątowe, tulejki, a czasem również konieczność wymiany jednego modułu na większy odpowiednik. Kilka dodatkowych milimetrów potrafi oszczędzić dużo czasu.
Wymiary zewnętrzne i przestrzeń użytkowa
To rozróżnienie bywa pomijane. Producent podaje zwykle wymiary zewnętrzne, ale dla użytkownika ważniejsza jest realna przestrzeń wewnątrz. Trzeba sprawdzić grubość ścianek, wysokość pokrywy, obecność słupków montażowych i to, czy po zamknięciu obudowy nic nie naciska na elementy.
Przy montażu płytek PCB liczy się również rozstaw punktów mocowania. Sama informacja, że płytka ma mniejszy obrys niż dno obudowy, nie wystarcza. Istotne jest, czy przewidziano odpowiednie dystanse i czy w okolicy śrub nie znajdują się wyższe komponenty.
Sposób montażu i dostęp serwisowy
Nie każda obudowa pracuje w ten sam sposób. Jedna trafi do urządzenia stojącego na stole, inna do skrzynki sterowniczej, jeszcze inna na ścianę w hali lub warsztacie. Dlatego trzeba sprawdzić, czy potrzebny jest montaż natynkowy, panelowy, na szynę DIN albo po prostu mobilna obudowa ręczna.
Warto też pomyśleć o tym, co wydarzy się po kilku miesiącach pracy. Jeśli serwisant ma regularnie otwierać urządzenie, wygodniejsze będzie rozwiązanie z łatwo zdejmowaną pokrywą. Jeśli priorytetem jest zabezpieczenie przed ingerencją, lepsze mogą być śruby, uszczelka lub konstrukcja utrudniająca przypadkowe otwarcie.
Materiał ma znaczenie, nawet w obrębie plastiku
Pod nazwą „plastik” kryje się kilka różnych właściwości. W obudowach najczęściej spotyka się ABS, poliwęglan i tworzywa o podwyższonej odporności na warunki środowiskowe. Dla użytkownika oznacza to różnice w sztywności, odporności na udar, temperaturę i promieniowanie UV.
ABS to częsty wybór do elektroniki użytkowej, projektów warsztatowych i prostych urządzeń wewnętrznych. Dobrze się obrabia, jest lekki i zwykle korzystny cenowo. Jeśli jednak obudowa ma pracować na zewnątrz albo w trudniejszym środowisku, lepiej sprawdzić materiał odporniejszy na promieniowanie słoneczne i zmiany temperatury.
Poliwęglan daje zwykle większą odporność mechaniczną. To dobry kierunek tam, gdzie urządzenie może być narażone na uderzenia lub częsty kontakt eksploatacyjny. Z drugiej strony cena bywa wyższa, więc nie zawsze ma sens przy prostych, osłoniętych instalacjach.
Klasa szczelności i warunki pracy
Jeśli urządzenie pracuje w czystym pomieszczeniu, wymagania są inne niż przy montażu w garażu, serwisie, kotłowni czy na zewnątrz. W takich sytuacjach trzeba zwrócić uwagę na stopień ochrony IP. Sama obudowa może mieć określoną klasę, ale po wykonaniu własnych otworów ten parametr zależy już także od jakości całego montażu.
To ważny moment, bo wiele problemów nie wynika z obudowy jako takiej, tylko z osprzętu. Dławik o słabej jakości, źle dopasowana uszczelka albo niedokładnie wykonany otwór potrafią zniweczyć sens wyboru szczelniejszego modelu. Jeśli urządzenie ma pracować w kurzu lub wilgoci, trzeba patrzeć na komplet: obudowę, przepusty, złącza i sposób zamknięcia.
W instalacjach wewnętrznych nie zawsze warto przepłacać za wysoką klasę IP. Czasem prostsza obudowa w zupełności wystarcza, a budżet lepiej przeznaczyć na lepsze złącza, przewody lub mocowanie. Wszystko zależy od środowiska i ryzyka uszkodzenia.
Obudowy plastikowe do elektroniki, automatyki i DIY
W elektronice hobbystycznej obudowa często pojawia się dopiero po uruchomieniu układu. To zrozumiałe, ale ma swoją cenę. Gdy płytka działa na stole, łatwo przeoczyć docelowy układ przycisków, ekranów i gniazd. Potem trzeba iść na kompromisy albo przerabiać gotowy projekt.
Przy Arduino, sterownikach przekaźnikowych, modułach zasilania i prostych układach pomiarowych najlepiej od razu zaplanować punkty wyjścia przewodów oraz dostęp do elementów regulacyjnych. Jeśli użytkownik ma korzystać z przycisku reset, potencjometru lub portu komunikacyjnego, obudowa musi to umożliwiać bez rozbierania całości.
W automatyce i serwisie liczy się jeszcze powtarzalność. Jeżeli dana obudowa ma trafić do kilku lub kilkudziesięciu podobnych realizacji, ważna staje się zgodność wymiarowa, dostępność wariantów i możliwość szybkiego uzupełniania stanów. Z tego punktu widzenia praktyczniejsze są kategorie uporządkowane według typu, wymiaru i przeznaczenia niż przypadkowy dobór pojedynczych modeli.
Na co uważać przed zakupem
Najczęstszy błąd to skupienie się wyłącznie na długości i szerokości. Tymczasem równie ważna jest wysokość, szczególnie gdy w środku znajdują się złącza śrubowe, przekaźniki, radiatory albo przewody prowadzone nad płytką. Drugi problem to brak planu dla otworów technologicznych. Jeśli z góry nie wiadomo, gdzie wyjdą przewody i jak będą mocowane złącza, montaż robi się chaotyczny.
Warto też sprawdzić sposób zamykania pokrywy. Obudowa zatrzaskowa jest szybka w montażu, ale nie zawsze sprawdzi się tam, gdzie urządzenie jest regularnie przenoszone lub narażone na drgania. Z kolei pokrywa skręcana daje większą pewność, choć wydłuża dostęp do wnętrza. To typowy przykład sytuacji, w której nie ma jednego najlepszego rozwiązania.
Znaczenie ma również kolor i wykończenie, choć z powodów bardziej praktycznych niż estetycznych. Jasne obudowy ułatwiają oznaczenia i opis, ciemne często lepiej wyglądają w urządzeniach użytkowych, a wersje transparentne pozwalają podejrzeć diody sygnalizacyjne bez otwierania. Przy stanowiskach testowych albo edukacyjnych to realna zaleta.
Gdzie szukać odpowiedniego wariantu
Dla klientów technicznych najwygodniejszy jest wybór według zastosowania: obudowy uniwersalne, hermetyczne, warsztatowe, pod elektronikę, do montażu ściennego czy pod konkretne moduły. Taki układ ułatwia szybkie porównanie wymiarów, sposobu mocowania i dostępnych wersji bez przeglądania przypadkowych produktów.
Jeśli kupujesz regularnie do serwisu, utrzymania ruchu albo małej produkcji, warto szukać miejsca, które pozwala dobrać nie tylko samą obudowę, ale też dławiki, przewody, złącza, elementy montażowe i akcesoria do porządkowania wnętrza. Właśnie takie podejście skraca czas kompletacji. W ofercie ABC-RC ma to praktyczny sens, bo obudowa rzadko jest kupowana jako pojedynczy, oderwany element.
Dobrze dobrana obudowa plastikowa nie zwraca na siebie uwagi podczas pracy – i właśnie o to chodzi. Ma chronić układ, przyspieszać montaż i nie komplikować późniejszych zmian, kiedy projekt przechodzi z biurka do codziennego użycia.
