Źle dobrany konektor rzadko psuje projekt od razu. Częściej daje o sobie znać później – przy drganiach, większym obciążeniu prądowym albo po kilku cyklach serwisowych. Dlatego ten przewodnik po konektorach kablowych skupia się nie na samych nazwach, ale na doborze złącza do przewodu, narzędzia i warunków pracy.
W praktyce konektor jest małym elementem, od którego zależy pewność połączenia, łatwość montażu i czas późniejszego serwisu. Dla instalatora liczy się powtarzalność i tempo pracy, dla warsztatu trwałość, a dla użytkownika DIY także prostota montażu. W każdym z tych przypadków zasada jest podobna: najpierw określasz sposób połączenia, potem przekrój przewodu, a dopiero na końcu wybierasz konkretny typ końcówki.

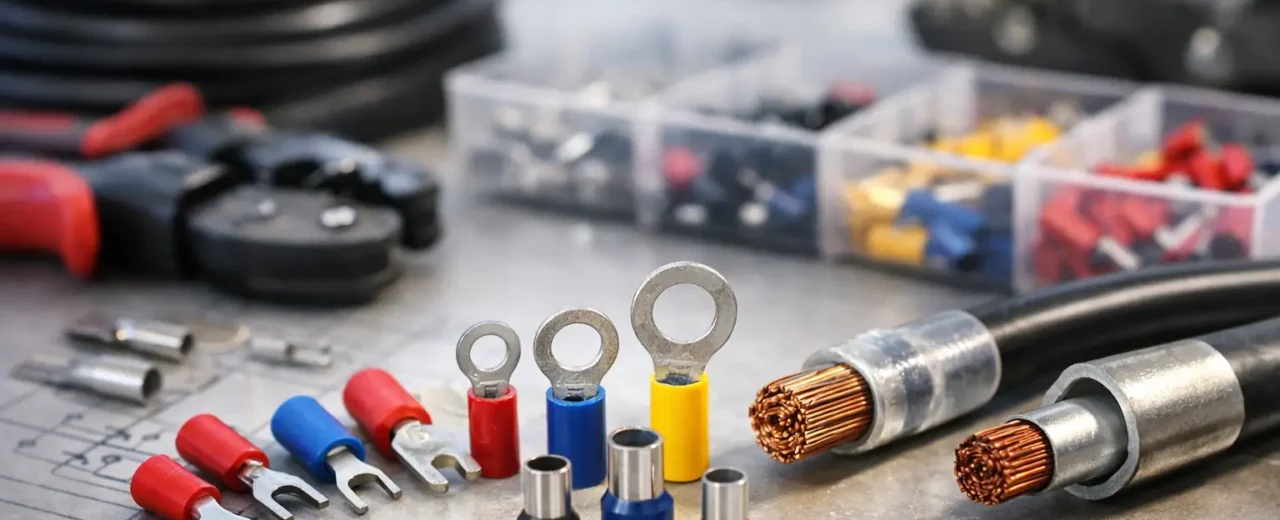

Przewodnik po konektorach kablowych – od czego zacząć
Najwięcej pomyłek bierze się z traktowania wszystkich końcówek jako zamienników. Tak nie jest. Konektor oczkowy, widełkowy, wsuwka, konektor tulejkowy czy płaski pracują w innych warunkach i są projektowane do innego sposobu mocowania. Jeśli punkt połączeniowy jest skręcany śrubą i ma działać stabilnie przez długi czas, zwykle wybiera się oczko. Jeśli ważny jest szybszy demontaż, sensowniejsza może być wsuwka. Jeśli pracujesz z linką w zacisku śrubowym, często najlepszym rozwiązaniem będzie tulejka.
Druga sprawa to materiał przewodu. Większość typowych konektorów stosuje się z przewodami miedzianymi wielodrutowymi. Przy drucie jednodrutowym lub przewodach aluminiowych trzeba zachować większą ostrożność, bo nawet jeśli mechanicznie da się wykonać połączenie, nie zawsze będzie ono trwałe i bezpieczne.
Trzeci element to środowisko pracy. Połączenie wewnątrz obudowy elektroniki ma inne wymagania niż połączenie w pojeździe, maszynie albo instalacji narażonej na wilgoć. W warsztacie często wystarczy poprawnie zaciśnięty konektor izolowany. W trudniejszych warunkach trzeba myśleć także o szczelności, ochronie antykorozyjnej i odporności na wibracje.
Najczęściej stosowane typy konektorów kablowych
Konektory oczkowe to jeden z najbardziej uniwersalnych wyborów. Po zaciśnięciu na przewodzie mocuje się je śrubą lub wkrętem do punktu przyłączeniowego. Dają stabilne połączenie i dobrze sprawdzają się tam, gdzie przewód nie powinien się przypadkowo wysunąć. Minusem jest wolniejszy montaż i demontaż niż w rozwiązaniach wsuwanych.
Konektory widełkowe są podobne funkcjonalnie, ale pozwalają szybciej odłączyć przewód bez całkowitego wykręcania śruby. To wygodne w serwisie, choć mniej odporne na przypadkowe wysunięcie niż oczko. Dlatego stosuje się je tam, gdzie dostęp serwisowy jest ważniejszy niż maksymalne zabezpieczenie mechaniczne.
Wsuwki i nasuwki są bardzo popularne w motoryzacji, AGD, prostych układach sterowania i projektach warsztatowych. Ich zaletą jest szybkie łączenie i rozłączanie. Trzeba jednak pilnować zgodności wymiarów, jakości blachy i siły zacisku, bo luźne połączenie szybko prowadzi do nagrzewania styku.
Końcówki tulejkowe stosuje się przede wszystkim do linek w zaciskach śrubowych. Ich zadaniem nie jest stworzenie złącza rozłącznego, tylko uporządkowanie końca przewodu i zapewnienie lepszego docisku w listwie zaciskowej, przekaźniku czy aparaturze modułowej. To drobny element, ale w rozdzielniach, szafach sterowniczych i warsztatach elektrycznych robi dużą różnicę.
Są też konektory nieizolowane, izolowane oraz termokurczliwe. Wersje nieizolowane dają większą kontrolę nad sposobem zabezpieczenia połączenia, ale wymagają wprawy i często dodatkowej osłony. Izolowane są szybsze w montażu i czytelne kolorystycznie. Termokurczliwe lepiej sprawdzają się tam, gdzie liczy się ochrona przed wilgocią i odciążenie mechaniczne przewodu.
Jak dobrać konektor do przekroju przewodu
To najważniejszy etap. Konektor musi odpowiadać rzeczywistemu przekrojowi żyły, a nie temu, co „wydaje się podobne”. Zbyt duży nie da odpowiedniego zacisku, zbyt mały może uszkodzić linkę albo nie pozwolić na pełne wsunięcie przewodu. Efekt w obu przypadkach jest podobny – podwyższona rezystancja połączenia i mniejsza trwałość.
W praktyce często spotyka się oznaczenia kolorystyczne dla popularnych zakresów przekrojów. To pomocne, ale nie wystarcza, jeśli pracujesz z przewodami o niestandardowej budowie albo z tańszymi akcesoriami o słabszej kontroli wymiarów. Najbezpieczniej sprawdzić zarówno zakres przekroju podany przez producenta, jak i średnicę części roboczej konektora.
Warto też pamiętać, że sam przekrój nie rozwiązuje wszystkiego. Liczy się jeszcze średnica otworu pod śrubę, szerokość wsuwki, długość tulejki i miejsce dostępne w obudowie. Dobrze dobrany konektor pasuje nie tylko do przewodu, ale też do punktu montażowego i przestrzeni roboczej.
Przekrój przewodu a obciążenie prądowe
Wiele osób łączy temat konektorów wyłącznie z geometrią zacisku, a pomija obciążenie. To błąd. Nawet poprawnie zaciśnięty konektor nie pomoże, jeśli cały układ pracuje blisko granicy temperaturowej. Przy większych prądach rośnie znaczenie jakości materiału, powierzchni styku i poprawnego montażu. Jeśli połączenie ma przenosić wyższe obciążenia, nie warto wybierać elementów „na styk”.
Zaciskanie – gdzie najczęściej pojawiają się błędy
Najczęstszy problem to użycie przypadkowych szczypiec zamiast praski dopasowanej do typu końcówki. Da się wtedy fizycznie zgnieść metal, ale nie zawsze powstaje prawidłowe połączenie mechaniczne i elektryczne. Profesjonalne zaciskanie polega na kontrolowanym odkształceniu tulei lub części roboczej, tak aby przewód był trwale związany z konektorem bez nadmiernego uszkodzenia żył.
Drugi błąd to niewłaściwa długość odizolowania. Jeśli zdejmiesz za mało izolacji, część przewodu nie wejdzie do tulei. Jeśli za dużo, odsłonięta żyła zostanie poza obszarem roboczym i zwiększy ryzyko zwarcia. W praktyce długość odizolowania powinna odpowiadać głębokości części zaciskanej.
Trzeci problem to lutowanie tam, gdzie powinno być zaciskanie. W niektórych zastosowaniach lut ma sens, ale w połączeniach narażonych na drgania lub obciążenia mechaniczne może pogorszyć trwałość, bo usztywnia odcinek przewodu. Dlatego w wielu instalacjach i aplikacjach serwisowych poprawnie wykonany zacisk jest rozwiązaniem pewniejszym.
Kiedy wybrać konektor izolowany, a kiedy nieizolowany
Jeśli liczy się szybkość montażu, czytelność i podstawowa ochrona przed przypadkowym dotykiem, wersja izolowana zwykle będzie praktyczniejsza. W warsztacie, przy powtarzalnych pracach i standardowych przekrojach to najwygodniejsza opcja. Konektory nieizolowane mają sens wtedy, gdy potrzebujesz konkretnego wymiaru, chcesz zastosować własną osłonę albo pracujesz w układzie, gdzie miejsca jest bardzo mało. To rozwiązanie bardziej techniczne i mniej tolerancyjne na błędy montażowe.
Dobór konektorów do zastosowania
W elektronice niskoprądowej i projektach DIY zwykle najważniejsze są kompaktowe wymiary, prosty montaż i możliwość łatwego serwisu. Tu dobrze sprawdzają się wsuwki, małe oczka i tulejki. Jeśli projekt ma charakter edukacyjny albo prototypowy, łatwość przeróbek bywa ważniejsza niż maksymalna odporność mechaniczna.
W instalacjach warsztatowych i serwisowych większą rolę odgrywa powtarzalność. Gdy regularnie przygotowujesz przewody do listew, zasilaczy, przekaźników czy urządzeń sterujących, liczy się zgodność wymiarów, czytelne oznaczenia i dostępność wariantów pod różne przekroje. Tu nie chodzi o pojedynczy montaż, ale o tempo pracy bez poprawek.
W motoryzacji, maszynach i układach narażonych na drgania trzeba patrzeć szerzej. Sam typ konektora to za mało. Ważna jest również izolacja, szczelność, odciążenie przewodu i odporność na korozję. Czasem lepiej wybrać droższy wariant termokurczliwy niż wracać do usterki po kilku miesiącach.
Na co patrzeć przy zakupie
Jeśli kupujesz konektory regularnie, zwracaj uwagę nie tylko na cenę jednostkową. W codziennej pracy więcej kosztują poprawki, ponowny montaż i problemy z kompatybilnością niż kilka groszy różnicy na sztuce. Istotne są zakres przekroju, rodzaj izolacji, średnica otworu, standard wsuwki, materiał wykonania i jakość tłoczenia.
Dobrze też uporządkować zakupy według zastosowania. Osobno konektory do zasilania i większych przekrojów, osobno do aparatury, osobno do szybkich napraw i osobno do prac w trudniejszych warunkach. Taki podział ułatwia magazynowanie i skraca czas kompletacji na stanowisku. To szczególnie ważne tam, gdzie przewody i złącza są elementem codziennego zużycia, a nie okazjonalnym dodatkiem.
Jeśli kompletujesz stanowisko od podstaw, sensownie jest dobierać konektory razem z narzędziami do zaciskania, koszulkami termokurczliwymi, organizerami i przewodami. Właśnie wtedy widać przewagę praktycznego podejścia do asortymentu – łatwiej zbudować spójny zestaw do montażu, zamiast szukać każdego elementu osobno.
Dobrze dobrany konektor nie zwraca na siebie uwagi, bo po prostu działa. I właśnie o to chodzi – mniej poprawek, pewniejsze połączenia i spokojniejsza praca przy każdej kolejnej realizacji.
