Źle dobrana zaciskarka potrafi uszkodzić końcówkę, przeciąć pojedyncze żyły albo pozostawić połączenie, które wygląda poprawnie tylko do pierwszego obciążenia. Dlatego najlepsze zaciskarki kablowe nie są po prostu „mocne” lub „uniwersalne”. Muszą odpowiadać konkretnemu typowi złącza, przekrojowi przewodu i warunkom, w których instalacja będzie pracować.
W warsztacie, serwisie, przy produkcji wiązek czy w projekcie DIY zaciskanie powinno dawać powtarzalny efekt. Dobrze wykonane połączenie ma właściwy docisk, pewnie trzyma przewód i zachowuje parametry elektryczne. Narzędzie jest tylko jednym elementem procesu, ale od jego dopasowania zależy jakość całej instalacji.

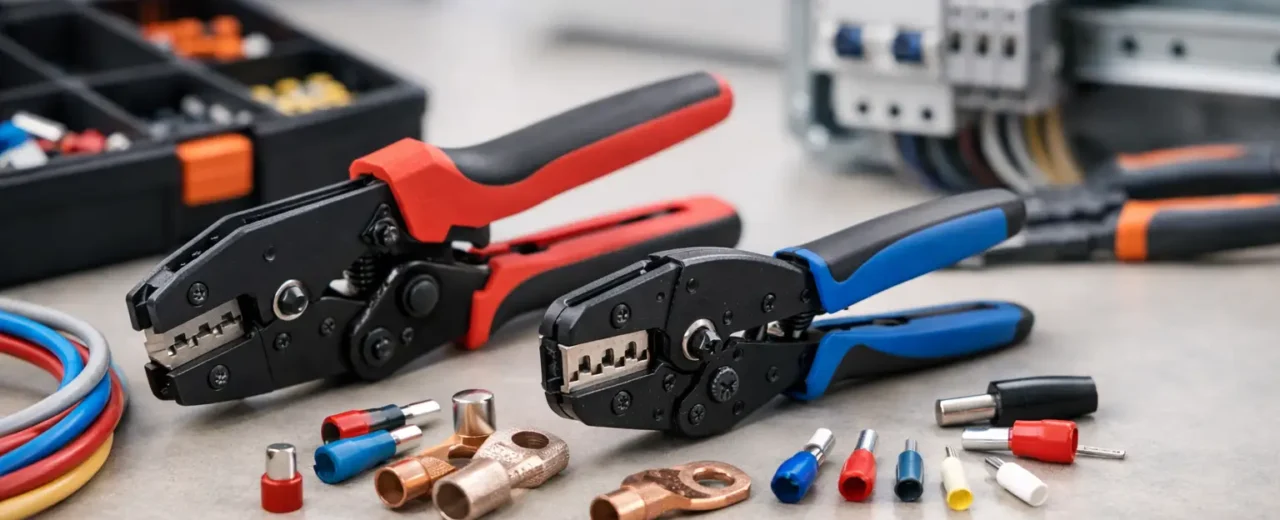

Najlepsze zaciskarki kablowe dobiera się do końcówek
Pierwsza zasada jest prosta: zaciskarkę wybiera się przede wszystkim według rodzaju końcówek, a dopiero później według samego przewodu. Końcówki tulejkowe, izolowane konektory, końcówki oczkowe, wsuwki, złącza JST, Dupont, RJ45 czy złącza solarne mają inną geometrię styku. Wymagają też innego profilu zacisku.
Zaciskarka do tulejek kablowych formuje końcówkę najczęściej w profil kwadratowy lub sześciokątny. Dzięki temu tulejka prawidłowo mieści się w zacisku śrubowym, a wszystkie żyły przewodu zostają dociśnięte równomiernie. To podstawowe narzędzie przy montażu szaf sterowniczych, rozdzielnic, zasilaczy, modułów automatyki i przewodów do urządzeń.
Do konektorów izolowanych stosuje się zwykle szczęki z wyraźnie oznaczonymi gniazdami dla różnych zakresów przekroju. W popularnych zestawach oznaczenia kolorystyczne końcówek pomagają szybko wybrać właściwe miejsce zacisku, ale nie zastępują kontroli wymiaru. Przewód o zbyt małym przekroju może wysunąć się z tulejki, a zbyt duży nie zostanie poprawnie objęty.
Osobną grupę tworzą zaciskarki do małych styków elektronicznych. Złącza Dupont, JST, Molex i podobne systemy wymagają precyzyjnych szczęk typu open barrel. Taki zacisk obejmuje niezależnie część przewodzącą i odciążenie izolacji. Narzędzie do zwykłych konektorów izolowanych nie zapewni tu właściwego rezultatu, nawet jeśli końcówka fizycznie zmieści się w szczękach.
Jaki mechanizm sprawdza się w praktyce?
Do sporadycznych napraw wystarczy prosta zaciskarka ręczna o poprawnie wykonanych szczękach. Przy regularnej pracy zdecydowanie lepszym wyborem jest model zapadkowy. Mechanizm zapadkowy blokuje możliwość zbyt wczesnego otwarcia narzędzia i pozwala wykonać pełny cykl zacisku z podobną siłą za każdym razem. Ma to znaczenie zwłaszcza wtedy, gdy wiele połączeń wykonują różne osoby.
Zaciskarki samonastawne do tulejek są wygodne przy pracy z wieloma przekrojami przewodów. Szczęki dostosowują się do rozmiaru tulejki, co przyspiesza montaż i ogranicza ryzyko pomyłki przy wyborze gniazda. Nie oznacza to jednak pełnej uniwersalności. Każdy model ma określony zakres przekrojów, a tulejki podwójne często wymagają osobnego zakresu lub dedykowanej konstrukcji szczęk.
Modele z wymiennymi matrycami mają sens tam, gdzie obsługiwanych jest kilka standardów końcówek, ale liczba wykonywanych zacisków nie uzasadnia zakupu osobnych narzędzi. Pozwalają ograniczyć wyposażenie stanowiska, jednak wymagają porządku. Matrycę trzeba założyć właściwie, pewnie zamocować i oznaczyć, aby nie pomylić jej z wkładem do innego systemu złączy.
Do cięższych przewodów zasilających stosuje się zaciskarki dźwigniowe, hydrauliczne lub akumulatorowe. Przy końcówkach kablowych o dużych przekrojach ręczny docisk zwykłymi szczypcami jest nie tylko mało wygodny, ale przede wszystkim nie daje wymaganej powtarzalności. W instalacjach wysokoprądowych jakość zacisku wpływa na rezystancję połączenia, nagrzewanie i bezpieczeństwo pracy.
Przekrój przewodu to nie jedyny parametr
Zakres przekrojów podany na narzędziu należy traktować jako punkt wyjścia. W praktyce znaczenie ma także materiał żyły, konstrukcja przewodu oraz typ tulejki. Przewody linkowe zachowują się inaczej niż drut, a miękkie żyły silikonowe używane w modelarstwie lub elektronice wymagają ostrożności, aby nie uszkodzić pojedynczych włókien.
Warto sprawdzić, czy producent końcówek podaje zalecany profil zacisku. Tulejka może być przeznaczona do zaprasowania kwadratowego, trapezowego, owalnego albo sześciokątnego. Zastosowanie przypadkowego profilu może pozostawić połączenie pozornie mocne, lecz z nierównym dociskiem lub zdeformowaną częścią stykową.
W przypadku końcówek izolowanych szczęki nie powinny miażdżyć całej plastikowej tulei. Prawidłowy zacisk obejmuje metalową część końcówki, a izolacja jest podparta lub odciążona zgodnie z konstrukcją złącza. Zgnieciona izolacja, pęknięty kołnierz albo widocznie przecięta żyła są sygnałem, że dobrano złe gniazdo, końcówkę lub narzędzie.
Kontrola po zaciskaniu: trzy proste czynności
Nawet dobre narzędzie nie zwalnia z kontroli wykonanego połączenia. W pracy warsztatowej warto przyjąć prostą procedurę: oględziny, próbę mechaniczną i pomiar elektryczny, gdy wymaga tego zastosowanie.
Podczas oględzin sprawdza się, czy wszystkie żyły weszły do tulejki, izolacja dochodzi do właściwego miejsca, a część metalowa nie jest pęknięta ani nadmiernie spłaszczona. W złączach precyzyjnych ważne jest również ustawienie skrzydełek zacisku, ponieważ zbyt szeroko rozwarte mogą uniemożliwić wsunięcie styku do obudowy.
Próba pociągnięcia przewodu nie musi być laboratoryjnym testem wyrywania, ale powinna szybko ujawnić luźne połączenie. Przewód nie może przesuwać się w końcówce. Przy połączeniach zasilających, masowych, narażonych na wibracje albo pracujących w urządzeniach produkcyjnych warto stosować kontrolę zgodną z procedurą zakładową i wymaganiami dokumentacji.
Pomiar ciągłości obwodu miernikiem jest podstawą, lecz nie pokaże wszystkich problemów. Słaby zacisk może wykazywać przejście przy małym prądzie, a grzać się pod obciążeniem. W obwodach o większym poborze prądu należy uwzględnić przekrój kabla, jakość końcówki, moment dokręcenia zacisku oraz warunki chłodzenia.
Kiedy warto kupić kilka zaciskarek zamiast jednej?
Jedna wielofunkcyjna zaciskarka jest rozsądnym rozwiązaniem dla osoby, która okazjonalnie wykonuje proste naprawy. W serwisie, pracowni elektronicznej lub przy produkcji wiązek lepiej rozdzielić narzędzia według zastosowania. Osobna zaciskarka do tulejek, do konektorów izolowanych i do styków typu open barrel przyspiesza pracę oraz ogranicza błędy.
To także kwestia przygotowania stanowiska. Gdy zaciskarka leży obok odpowiednio opisanych końcówek, przewodów, ściągacza izolacji i miernika, montaż przebiega sprawniej. Przy powtarzalnych zadaniach warto przechowywać końcówki w organizerach według typu i przekroju. Eliminuje to szukanie elementów oraz zmniejsza ryzyko użycia podobnej, ale niekompatybilnej części.
Dla instalatora znaczenie ma trwałość mechanizmu, pewny chwyt rękojeści i dostępność często używanych końcówek. Dla elektronika budującego prototypy ważniejsza może być precyzja matrycy do małych pinów. W dziale utrzymania ruchu liczy się z kolei szybkie usunięcie awarii, dlatego praktyczny zestaw powinien obejmować narzędzie oraz zapas najczęściej stosowanych tulejek i konektorów.
Błędy, które skracają trwałość połączenia
Najczęstszy błąd to zaciskanie przewodu bez wcześniejszego dobrania końcówki do przekroju żyły. Drugi to zdejmowanie zbyt długiego odcinka izolacji. Odsłonięta żyła poza końcówką zwiększa ryzyko zwarcia, a zbyt krótko odizolowany przewód nie wykorzystuje całej powierzchni zacisku.
Problemem bywa też używanie kombinerek zamiast właściwej zaciskarki. Można nimi doraźnie docisnąć prostą końcówkę, ale nie da się kontrolować profilu ani siły zacisku. Taka metoda nie powinna trafiać do instalacji, które mają pracować długo, przenosić większy prąd lub podlegać drganiom.
Nie należy również mieszać standardów złączy tylko dlatego, że ich wymiary są zbliżone. Styki do systemów elektronicznych mają określoną grubość, szerokość i geometrię zatrzasku. Niewłaściwie zaciśnięty pin może wypaść z obudowy, nie połączyć się z drugim stykiem albo uszkodzić gniazdo.
Dobrze wyposażone stanowisko nie potrzebuje przypadkowo dużej liczby narzędzi. Potrzebuje zaciskarki dopasowanej do realnie używanych końcówek, przewodów o właściwym przekroju i prostego nawyku kontroli każdego połączenia. To właśnie taka organizacja pracy daje trwałe rezultaty przy naprawie, montażu instalacji i budowie własnych urządzeń.
