Jaką obudowę wybrać do PCB i nie żałować

Pierwszy błąd zwykle nie dotyczy samej płytki, tylko obudowy. Projekt działa na stole, zasilanie jest stabilne, złącza dobrane poprawnie – a potem okazuje się, że nie ma miejsca na przewody, radiator koliduje z pokrywą, a przycisk wypada kilka milimetrów obok otworu. Jeśli zastanawiasz się, jaką obudowę wybrać do PCB, warto zacząć nie od koloru czy kształtu, ale od realnych warunków pracy i sposobu montażu całego układu.

Dobrze dobrana obudowa do PCB nie jest dodatkiem estetycznym. To element mechaniczny, ochronny i montażowy jednocześnie. Ma zabezpieczać elektronikę przed kurzem, przypadkowym dotknięciem, drganiami i uszkodzeniem przewodów, ale też ułatwiać serwis, zamknięcie projektu i jego późniejsze użytkowanie. W zastosowaniach warsztatowych i technicznych liczy się przede wszystkim zgodność z konkretną płytką, złączami oraz sposobem instalacji.

Jaką obudowę wybrać do PCB na początku projektu

Najrozsądniej dobrać obudowę już na etapie projektowania płytki, a nie po wykonaniu PCB. W praktyce wiele problemów wynika z odwrotnej kolejności. Gdy płytka jest już gotowa, użytkownik zaczyna szukać obudowy, która „może się zmieści”. To często kończy się cięciem dystansów, wierceniem pokrywy albo rezygnacją z części funkcji.

Na starcie trzeba określić trzy rzeczy: gabaryt płytki, sposób wyprowadzenia połączeń i środowisko pracy. Inna obudowa sprawdzi się do prostego sterownika na biurko, inna do modułu w rozdzielni, a jeszcze inna do urządzenia mobilnego z zasilaniem bateryjnym. Jeśli urządzenie ma działać w warsztacie, znaczenie ma odporność mechaniczna i łatwość zamknięcia. Jeśli ma trafić do szafy sterowniczej, ważniejsze będą standard montażu, przepusty i porządek prowadzenia przewodów.

Warto też uwzględnić to, co pojawi się później. Dzisiaj projekt ma jedno złącze i jedną diodę LED, ale po pierwszych testach dochodzą przyciski, bezpiecznik, wyświetlacz albo komunikacja zewnętrzna. Zbyt ciasna obudowa szybko przestaje być funkcjonalna.

Najważniejsze kryteria doboru obudowy do PCB

Pierwszym parametrem są oczywiście wymiary wewnętrzne. Nie chodzi jednak wyłącznie o długość i szerokość płytki. Trzeba doliczyć wysokość elementów, złącza krawędziowe, przewody, promień ich gięcia oraz zapas montażowy. Płytka, która „wchodzi na styk”, w praktyce często nie nadaje się do bezpiecznego zamknięcia.

Drugą kwestią są słupki montażowe i punkty mocowania. Dobrze, jeśli obudowa ma przygotowane tuleje lub miejsca pod śruby dystansowe. W przeciwnym razie trzeba improwizować, a to obniża sztywność i utrudnia serwis. W urządzeniach używanych regularnie albo transportowanych niestabilny montaż PCB szybko daje o sobie znać.

Trzeci parametr to materiał. Obudowy z tworzywa są lekkie, łatwe w obróbce i wystarczające dla większości projektów DIY, modułów sterujących czy elektroniki użytkowej. Obudowy aluminiowe lepiej odprowadzają ciepło i są sztywniejsze, ale są cięższe oraz zwykle mniej wygodne przy samodzielnym wykonywaniu otworów. Nie ma tu jednego dobrego wyboru – materiał powinien wynikać z obciążenia cieplnego, miejsca montażu i oczekiwanej trwałości.

Istotna jest też klasa szczelności. Jeśli urządzenie ma pracować w suchym pomieszczeniu, nie ma sensu przepłacać za wysoki stopień IP. Z kolei w otoczeniu pyłu, wilgoci lub przy pracy terenowej zwykła obudowa wentylowana nie zapewni odpowiedniej ochrony. Trzeba pamiętać, że szczelność dotyczy całego kompletu, a nie tylko samego korpusu. Każdy otwór pod przewód, przełącznik czy złącze osłabia ochronę, jeśli nie zostanie właściwie wykonany.

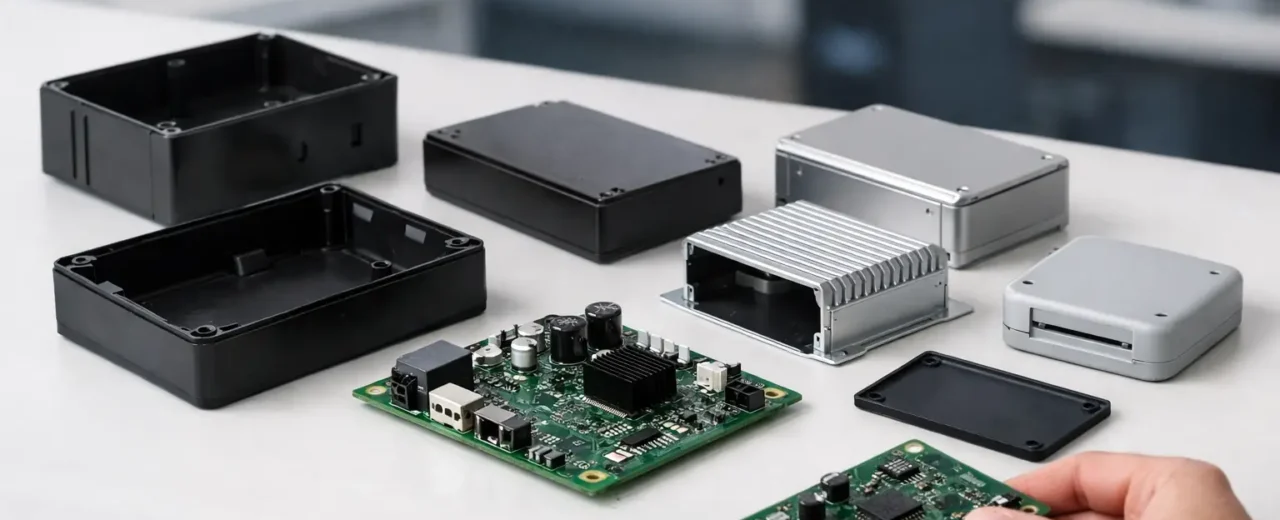

Rodzaje obudów i ich praktyczne zastosowanie

Najczęściej wybierane są uniwersalne obudowy plastikowe. To dobry wybór do prototypów, prostych sterowników, modułów pomiarowych i urządzeń warsztatowych. Ich zaletą jest duża dostępność rozmiarów, łatwe wiercenie oraz niski koszt. Dla wielu użytkowników to po prostu najszybsza droga do zamknięcia projektu w gotowej formie.

Jeśli elektronika ma trafić do rozdzielni lub szafy sterowniczej, sensowniej patrzeć na obudowy modułowe i rozwiązania na szynę DIN. Taki format porządkuje montaż, ułatwia okablowanie i dobrze wpisuje się w środowisko przemysłowe lub instalacyjne. Tu estetyka ma mniejsze znaczenie niż powtarzalność wymiarów, łatwość serwisu i zgodność z typowym osprzętem.

Obudowy aluminiowe sprawdzają się tam, gdzie pojawia się wyższa temperatura pracy, ryzyko uderzeń albo potrzeba ekranowania. Są chętnie stosowane w zasilaczach, sterownikach mocy, urządzeniach pomiarowych i bardziej wymagających konstrukcjach warsztatowych. Trzeba jednak pamiętać, że metalowa obudowa zmienia warunki montażu – czasem wymaga dodatkowej izolacji, starannego prowadzenia masy i kontroli zwarć przy mocowaniu.

Są też obudowy ręczne, pulpitowe i z miejscem na baterie. Dla urządzeń przenośnych liczy się ergonomia, dostęp do przycisków i możliwość wygodnego trzymania. Dla urządzeń stacjonarnych ważniejsze będzie stabilne ustawienie na blacie, kąt nachylenia panelu i czytelność wskaźników.

Wymiary to nie wszystko – liczy się układ złączy

Wiele osób dobiera obudowę wyłącznie pod obrys PCB. To za mało. Złącza śrubowe, gniazda DC, USB, anteny, przełączniki i bezpieczniki potrzebują miejsca nie tylko na sam montaż, ale też na obsługę. Wtyk musi dać się włożyć i wyjąć, przewód nie może być zagięty pod ostrym kątem, a pokrywa nie powinna naciskać na złącze po zamknięciu.

Przy projektach serwisowych i użytkowych dobrze sprawdzają się obudowy, które pozwalają logicznie rozdzielić strony funkcjonalne. Zasilanie z jednej strony, sygnały z drugiej, elementy sterujące na froncie. Taki układ upraszcza montaż i zmniejsza ryzyko pomyłki podczas uruchomienia lub późniejszej obsługi.

Jeżeli płytka ma wyświetlacz, diody lub przyciski, trzeba od razu przewidzieć tolerancje. Nawet niewielkie przesunięcie otworu względem PCB wygląda źle i utrudnia korzystanie z urządzenia. W praktyce bezpieczniej zostawić kilka milimetrów zapasu i unikać projektowania wszystkiego „na zero”.

Kiedy wybrać większą obudowę do PCB

Zbyt duża obudowa też nie jest idealna, bo zajmuje miejsce i może pogarszać sztywność montażu małej płytki. Mimo to w wielu przypadkach lepiej wybrać model o numer większy niż najmniejszy możliwy. Dotyczy to szczególnie projektów rozwojowych, krótkich serii i urządzeń, które będą później modyfikowane.

Dodatkowa przestrzeń przydaje się na przewody, zasilacz, bezpiecznik, moduł komunikacyjny albo zwykłą poprawkę po testach. W warsztacie taka rezerwa często oszczędza czas. Zamiast zamawiać nową obudowę i przerabiać panel, można po prostu dołożyć element i zamknąć projekt bez walki o każdy milimetr.

Jeśli urządzenie będzie serwisowane, większa obudowa oznacza też lepszy dostęp do wnętrza. To ma znaczenie przy pomiarach, wymianie bezpiecznika, kontroli połączeń i czyszczeniu. Ciasna zabudowa wygląda kompaktowo, ale bywa niepraktyczna już przy pierwszej awarii.

Jaką obudowę wybrać do PCB w zależności od warunków pracy

Do zastosowań biurkowych, edukacyjnych i prototypowych zwykle wystarcza standardowa obudowa z tworzywa ABS lub podobnego materiału. Ma być łatwa do obróbki, tania i dostępna w kilku rozmiarach. Tu ważniejsza od podwyższonej szczelności jest szybkość montażu i możliwość prostego dopasowania otworów.

W warsztacie, serwisie i lekkiej produkcji lepiej postawić na grubsze tworzywo albo obudowę o podwyższonej odporności mechanicznej. Urządzenie może spaść, zostać przestawione, przygniecione przewodem albo zabrudzone pyłem. W takich warunkach cienka obudowa z delikatnym zamknięciem szybko ujawnia ograniczenia.

W automatyce i instalacjach technicznych kluczowe są powtarzalność, montaż na szynie lub panelu oraz uporządkowane prowadzenie przewodów. Tutaj obudowa ma wspierać pracę całego układu, a nie tylko przykrywać elektronikę. Jeśli projekt ma pracować w zamkniętej szafie, można bardziej skupić się na funkcjonalnym układzie złączy niż na wyglądzie zewnętrznym.

Na zewnątrz albo w miejscach wilgotnych priorytetem staje się szczelność i odporność materiału na warunki środowiskowe. Trzeba jednak pamiętać, że sama obudowa nie rozwiązuje wszystkiego. Bez odpowiednich dławików, uszczelek i przemyślanego odprowadzenia ciepła nawet wysoki stopień IP nie zagwarantuje bezproblemowej pracy.

Typowe błędy przy doborze obudowy

Najczęstszy błąd to dobieranie obudowy po fakcie, bez uwzględnienia wysokości elementów i przebiegu przewodów. Drugi to zbyt optymistyczne podejście do obróbki – na zdjęciu każdy panel wygląda prosto, ale przy kilku otworach pod różne złącza liczy się dokładność. Trzeci problem to pomijanie serwisu. Obudowa ma się nie tylko zamknąć, ale też dać się otworzyć po kilku miesiącach bez niszczenia zatrzasków i przewodów.

W praktyce warto też uważać na nadmierne oszczędzanie miejsca. Minimalny gabaryt brzmi dobrze, ale często utrudnia chłodzenie, zwiększa ryzyko naprężeń mechanicznych i komplikuje montaż. Koszt nieco większej obudowy jest zwykle niższy niż czas poświęcony na poprawki.

Jeśli zależy Ci na sprawnym montażu, traktuj obudowę jak pełnoprawny element projektu, a nie opakowanie dobrane na końcu. To podejście szybciej prowadzi do działającego urządzenia – i zwykle oszczędza więcej pracy niż kolejna poprawka płytki.
