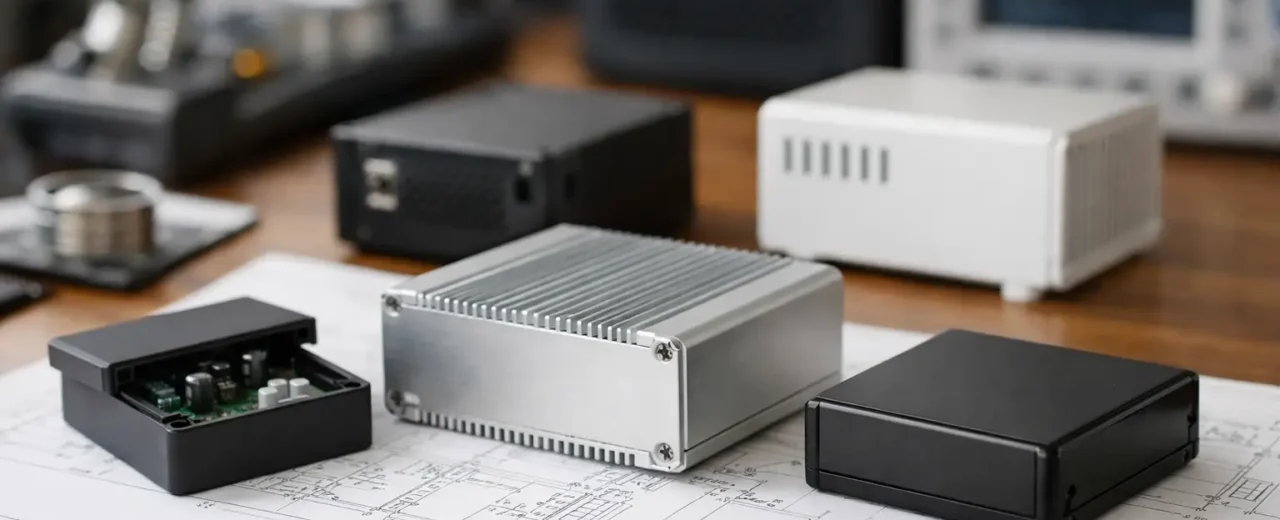

Obudowa potrafi rozwiązać więcej problemów niż sam układ elektroniczny – albo stworzyć nowe, jeśli została dobrana przypadkowo. Za mało miejsca na przewody, brak mocowań pod PCB, kiepski dostęp serwisowy czy tworzywo niedopasowane do temperatury pracy to typowe błędy, które wychodzą dopiero przy montażu. Dlatego najlepsze obudowy do elektroniki to nie te „najładniejsze” ani najtańsze, tylko takie, które pasują do konkretnego zastosowania.
W praktyce wybór obudowy zaczyna się od prostego pytania: gdzie i jak będzie pracowało urządzenie. Innej obudowy potrzebuje sterownik montowany w rozdzielni, innej moduł DIY na biurko, a jeszcze innej czujnik pracujący w zapylonym warsztacie. Jeśli obudowa ma chronić elektronikę, ułatwiać montaż i nie utrudniać późniejszego serwisu, trzeba patrzeć szerzej niż tylko na wymiary zewnętrzne.
Najlepsze obudowy do elektroniki – od czego zacząć
Najpierw warto określić trzy rzeczy: gabaryt płytki lub modułów, sposób montażu oraz środowisko pracy. To brzmi podstawowo, ale właśnie tu najczęściej pojawiają się błędy. Płytka może mieć 100 x 60 mm, ale po doliczeniu dystansów, przewodów, złącz i promienia gięcia kabla okazuje się, że obudowa „na styk” nie nadaje się do realnego montażu.
Druga sprawa to sposób zamknięcia i późniejszego dostępu do wnętrza. Jeśli urządzenie ma być tylko raz zmontowane i zamknięte, można zaakceptować prostszą konstrukcję. Jeśli jednak przewidujesz serwis, wymianę bezpiecznika, aktualizację modułu albo okresowe pomiary, warto wybierać obudowy skręcane, z wygodnym dostępem do środka i powtarzalnym systemem mocowania.
Trzecim krokiem jest analiza warunków. W warsztacie, hali, instalacji technicznej albo przy maszynie liczy się odporność mechaniczna, szczelność i stabilność mocowania. W projektach biurkowych lub edukacyjnych większe znaczenie mają prostota obróbki, estetyka i możliwość szybkiego dopasowania pod konkretne złącza, wyświetlacze czy przyciski.
Materiał obudowy ma większe znaczenie, niż się wydaje
Tworzywo sztuczne jest najczęstszym wyborem i zwykle słusznie. Dobra obudowa plastikowa jest lekka, łatwa w obróbce i wystarczająco trwała dla większości zastosowań warsztatowych, pomiarowych i DIY. Sprawdza się tam, gdzie liczy się szybki montaż, łatwe wiercenie otworów oraz rozsądny koszt całego projektu.
Nie każde tworzywo zachowuje się jednak tak samo. ABS jest popularny, bo dobrze się obrabia i ma szerokie zastosowanie. Poliwęglan bywa lepszy tam, gdzie potrzebna jest wyższa odporność udarowa lub większa stabilność w trudniejszych warunkach. Jeśli urządzenie ma pracować w podwyższonej temperaturze, w pobliżu źródeł ciepła albo na zewnątrz, sam opis „plastikowa” to za mało – trzeba sprawdzić konkretne parametry materiału.
Obudowy aluminiowe mają sens wtedy, gdy liczy się sztywność, ekranowanie lub lepsze odprowadzanie ciepła. Nie zawsze będą pierwszym wyborem dla prostego sterownika czy modułu amatorskiego, ale przy zasilaczach, wzmacniaczach, urządzeniach przemysłowych lub układach generujących więcej ciepła mogą być po prostu praktyczniejsze. Trzeba tylko pamiętać, że obróbka metalu jest mniej wybaczająca niż tworzywa i wymaga dokładniejszego planowania.
Wymiary wewnętrzne, nie katalogowe
Przy zakupie wiele osób patrzy głównie na rozmiar zewnętrzny, a to za mało. O tym, czy projekt wejdzie do środka, decydują wymiary użytkowe, wysokość nad płytką, pozycja słupków montażowych, grubość pokrywy i miejsce na przewody. Jeżeli urządzenie zawiera przekaźniki, złącza śrubowe, gniazda panelowe albo wyświetlacz, każdy z tych elementów zabiera dodatkową przestrzeń.
Dobrą praktyką jest zostawienie zapasu. Nie chodzi o kupowanie przesadnie dużej obudowy, tylko o uniknięcie sytuacji, w której przewód zasilający dociska płytkę, a zamknięcie pokrywy wymaga „ułożenia” elementów na siłę. W projektach seryjnych taki błąd oznacza wolniejszy montaż. W jednostkowych – po prostu irytację i ryzyko uszkodzenia.
Warto też przewidzieć rozwój projektu. Jeśli dziś montujesz sam mikrokontroler i moduł zasilania, a za miesiąc dojdzie czujnik, konwerter lub dodatkowe zabezpieczenie, minimalny zapas miejsca szybko przestaje być zapasem.
Szczelność i odporność – kiedy naprawdę są potrzebne
Nie każda elektronika wymaga wysokiej klasy szczelności. Do urządzeń wewnętrznych, używanych w czystym pomieszczeniu lub na stanowisku testowym, wystarczy dobrze spasowana obudowa bez podwyższonej ochrony. Jeżeli jednak urządzenie pracuje w kurzu, wilgoci, przy maszynach albo w instalacji terenowej, szczelność staje się parametrem użytkowym, a nie dodatkiem.
W takich przypadkach trzeba patrzeć nie tylko na samą obudowę, ale na cały zestaw. Nawet szczelna skrzynka nie pomoże, jeśli przewody są wprowadzone przez przypadkowe otwory bez odpowiednich dławików. Podobnie z pokrywą – uszczelka ma sens tylko wtedy, gdy obudowa jest poprawnie skręcona i nie będzie regularnie otwierana w sposób, który pogarsza docisk.
Odporność mechaniczna też zależy od zastosowania. Moduł stojący na biurku nie potrzebuje tego samego co sterownik przykręcony do maszyny. Dla serwisu i utrzymania ruchu istotna będzie stabilność mocowania, odporność na drgania oraz możliwość pewnego zamknięcia po przeglądzie.
Najlepsze obudowy do elektroniki a sposób montażu
Sama obudowa musi współpracować z resztą projektu. Dla jednych kluczowy będzie montaż na ścianie, dla innych na szynie DIN, w pulpicie albo bezpośrednio na urządzeniu. To wpływa nie tylko na kształt, ale też na orientację złączy, prowadzenie kabli i wygodę późniejszej obsługi.
Obudowy na szynę DIN są naturalnym wyborem w automatyce, rozdzielniach i układach sterujących. Dają porządek, przewidywalny montaż i łatwą integrację z istniejącą instalacją. Z kolei obudowy pulpitowe lub desktopowe sprawdzają się tam, gdzie użytkownik ma mieć dostęp do przycisków, ekranu lub potencjometrów. W projektach przenośnych liczy się ergonomia, sztywność i możliwość bezpiecznego zamknięcia bez luzów.
Jeśli projekt wymaga własnych otworów pod złącza i elementy sterujące, dobrze sprawdzają się modele o prostych, płaskich ściankach. Im bardziej skomplikowany kształt obudowy, tym trudniej wykonać estetyczne i powtarzalne wycięcia. Dla jednostkowych prototypów to jeszcze do opanowania, ale przy większej liczbie sztuk zaczyna mieć znaczenie czas obróbki.
Co powinno być w środku
Dobra obudowa nie kończy się na pudełku z pokrywą. Duże znaczenie mają detale: słupki pod PCB, miejsca na wkręty, prowadnice, przestrzeń na listwy zaciskowe, opcja montażu panelu czołowego albo przezroczystej pokrywy. To elementy, które skracają montaż i ograniczają improwizację.
Jeżeli wewnątrz mają znaleźć się różne moduły – na przykład zasilacz, sterownik, zabezpieczenia i złącza – warto od początku zaplanować kolejność montażu. Często lepsza jest nieco większa obudowa z logicznym układem wnętrza niż mniejsza, w której wszystko mieści się tylko teoretycznie. W praktyce liczy się to, czy da się przykręcić przewody, odczytać oznaczenia i wyjąć element bez rozbierania połowy urządzenia.
W zastosowaniach warsztatowych i firmowych przewagą jest powtarzalność. Jeśli dany typ obudowy nadaje się do kilku podobnych urządzeń, łatwiej utrzymać jednolity sposób montażu, magazynować akcesoria i skrócić czas przygotowania kolejnych sztuk. Właśnie dlatego techniczni użytkownicy często wybierają nie „najciekawsze”, tylko najbardziej przewidywalne rozwiązania. Takie podejście dobrze wpisuje się w ofertę ABC-RC, gdzie liczy się kompletność elementów potrzebnych do całego montażu, a nie tylko pojedynczy komponent.
Najczęstsze błędy przy wyborze obudowy
Najbardziej typowy błąd to zakup pod samą płytkę, bez uwzględnienia okablowania i osprzętu. Drugi to ignorowanie środowiska pracy – obudowa dobra do stanowiska testowego nie musi sprawdzić się przy maszynie lub w instalacji terenowej. Trzeci to brak planu pod wiercenie i rozmieszczenie złączy, przez co finalnie przewody kolidują ze sobą albo z pokrywą.
Często problemem jest też zbyt optymistyczne podejście do chłodzenia. Jeśli układ grzeje się zauważalnie już „na stole”, po zamknięciu w małej obudowie będzie tylko cieplej. Nie zawsze trzeba od razu wybierać metal, ale trzeba przewidzieć odprowadzenie ciepła, wolną przestrzeń i realne warunki pracy.
Osobna kwestia to serwis. Obudowa zamykana szybko i tanio bywa wygodna tylko do pierwszego uruchomienia. Przy drugim otwarciu, poprawce albo rozbudowie zaczynają się pęknięcia, wyrabianie gwintów i utrata sztywności. Jeśli urządzenie ma żyć dłużej niż jeden test, warto patrzeć na trwałość całej konstrukcji.
Najlepszy wybór zwykle nie polega na szukaniu jednej „najlepszej” serii dla wszystkich projektów. Lepiej dobrać obudowę do sposobu użycia, warunków i planowanego montażu, a potem sprawdzić, czy cały układ da się złożyć bez kompromisów, które wrócą przy uruchomieniu. Dobrze dobrana obudowa nie zwraca na siebie uwagi – i właśnie o to chodzi.
