Błędne wlutowanie kondensatora potrafi skończyć się od prostego braku działania układu po uszkodzenie elementu, a przy większych pojemnościach także jego gwałtowne rozszczelnienie. Odpowiedź na pytanie, czy kondensator ma polaryzację, brzmi: to zależy od jego rodzaju. Część kondensatorów trzeba podłączyć zgodnie z oznaczoną biegunowością, a część można montować w dowolnej orientacji.
W praktyce nie należy oceniać polaryzacji wyłącznie po kształcie obudowy. Mały element cylindryczny zwykle będzie kondensatorem elektrolitycznym, ale podobne obudowy występują też w wersjach bipolarnych. Najpewniejsze źródła informacji to oznaczenia na elemencie, jego opis katalogowy oraz dokumentacja producenta.
Czy kondensator ma polaryzację? Zależy od technologii
Kondensator jest elementem gromadzącym energię w polu elektrycznym. W kondensatorach niepolarnych obie elektrody są konstrukcyjnie równoważne dla typowych zastosowań. Można więc podłączyć je w dowolną stronę, bez wyznaczania zacisków dodatniego i ujemnego.
Inaczej działają kondensatory elektrolityczne. Ich dielektrykiem jest bardzo cienka warstwa tlenku utworzona na jednej z elektrod. Warstwa ta wymaga właściwej polaryzacji napięcia. Podanie napięcia odwrotnie, nawet jeśli początkowo układ pozornie pracuje poprawnie, zwiększa prąd upływu i nagrzewanie elementu. Prowadzi to do szybkiej utraty parametrów, zwarcia lub wzrostu ciśnienia wewnątrz obudowy.
W instalacjach z napięciem przemiennym sytuacja wymaga dodatkowej uwagi. Zwykłego kondensatora elektrolitycznego nie stosuje się bezpośrednio w torze AC, jeżeli napięcie zmienia znak. Do takich zastosowań wybiera się kondensator niepolarny albo elektrolityczny bipolarny, przeznaczony do pracy z napięciem przemiennym.
Kondensatory polarne – jak je rozpoznać
Najczęściej spotykane kondensatory polarne to kondensatory elektrolityczne aluminiowe, tantalowe oraz polimerowe. Są powszechne w zasilaczach, modułach sterujących, urządzeniach audio, układach Arduino i elektronice użytkowej, gdzie potrzebna jest stosunkowo duża pojemność przy niewielkich wymiarach.
Kondensatory elektrolityczne aluminiowe

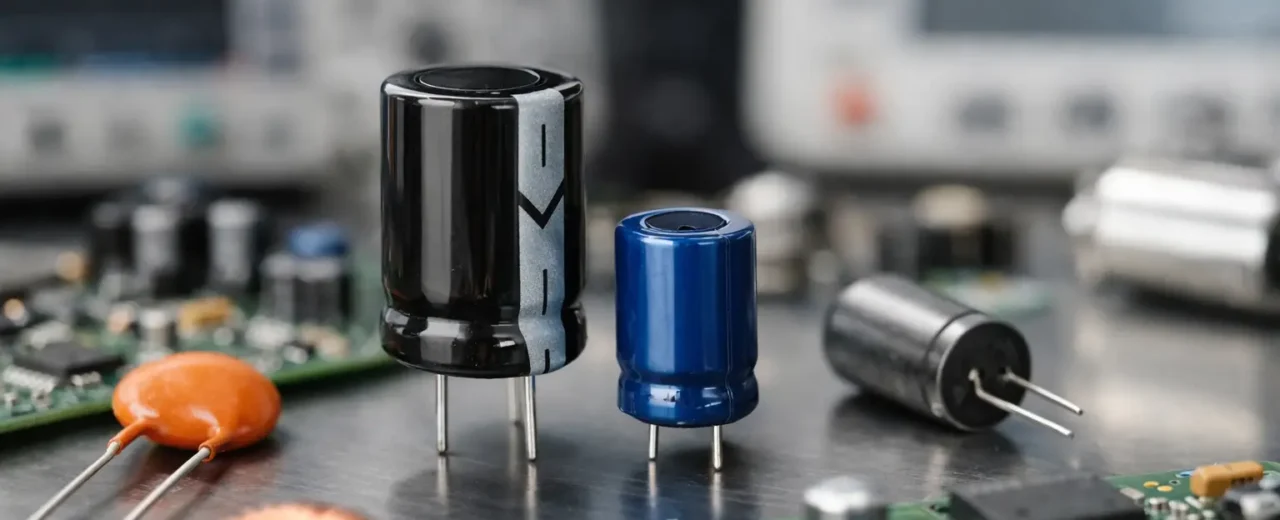

Klasyczny kondensator elektrolityczny ma formę aluminiowego walca z dwoma wyprowadzeniami lub końcówkami SMD. Na obudowie znajduje się zwykle pionowy pas z wyraźnymi znakami minus. Ten pas oznacza biegun ujemny. Dodatni zacisk jest po przeciwnej stronie.
W wersjach przewlekanych dodatkową wskazówką może być długość wyprowadzeń. Dłuższa nóżka najczęściej oznacza plus, ale nie należy traktować jej jako jedynego oznaczenia. Po przycięciu przewodów podczas wcześniejszego montażu informacja ta znika, a w elementach z demontażu może być całkowicie nieprzydatna.
Na płytce drukowanej pole dodatnie bywa opisane znakiem „+”, natomiast negatywne pole może być oznaczone wypełnionym półkolem lub szrafowaniem. Trzeba jednak porównać nadruk PCB z oznaczeniem samego komponentu. Własne płytki, starsze urządzenia i tanie moduły mogą stosować różne konwencje graficzne.
Kondensatory tantalowe i polimerowe
Kondensatory tantalowe również są polarne, lecz ich oznaczenia mogą różnić się od typowych elektrolitów aluminiowych. W wielu obudowach przewlekanych plus wskazuje znak „+” naniesiony na korpus. W wersjach SMD dodatni biegun jest zwykle zaznaczony paskiem lub innym znacznikiem po jednej stronie obudowy.
To ważna różnica: na aluminiowym elektrolicie pasek najczęściej oznacza minus, a na kondensatorze tantalowym SMD oznaczenie często wskazuje plus. Przed lutowaniem warto więc sprawdzić kartę katalogową konkretnej serii, zamiast przenosić zasadę z innej technologii.
Kondensatory polimerowe także mają polaryzację. Zapewniają niski ESR i dobrze sprawdzają się w filtracji zasilania układów o większym poborze prądu, ale nie zwalnia to z kontroli napięcia znamionowego, kierunku montażu i temperatury pracy.
Kondensatory bez polaryzacji
Do kondensatorów niepolarnych należą przede wszystkim kondensatory ceramiczne, foliowe, mikowe oraz większość kondensatorów przeciwzakłóceniowych przeznaczonych do odpowiednich zastosowań. Nie mają one określonego plusa ani minusa, dlatego ich orientacja na płytce nie wpływa na podstawową funkcję elektryczną.
Kondensatory ceramiczne są często używane do odsprzęgania zasilania mikrokontrolerów, modułów radiowych i układów cyfrowych. Typowa wartość 100 nF umieszczona blisko pinów zasilania układu scalonego ogranicza zakłócenia o wysokiej częstotliwości. Montaż jest prosty, ale nadal trzeba dobrać właściwą pojemność, napięcie znamionowe i typ dielektryka.
Kondensatory foliowe sprawdzają się między innymi w układach audio, filtrach, przetwornicach i obwodach impulsowych. Są zwykle większe od ceramicznych przy tej samej pojemności, lecz mogą oferować lepszą stabilność parametrów oraz mniejsze straty w określonych warunkach pracy.
Brak polaryzacji nie oznacza pełnej dowolności doboru. Kondensator ceramiczny MLCC może tracić realną pojemność pod wpływem napięcia stałego, szczególnie przy dielektrykach klasy 2. Kondensator foliowy może być z kolei zbyt duży dla zwartego projektu. Parametry należy rozpatrywać razem z wymaganiami układu, a nie wyłącznie przez pryzmat oznaczenia w mikrofaradach.
Kondensator bipolarny – szczególny przypadek
Na rynku dostępne są kondensatory elektrolityczne bipolarne, nazywane także niepolarnymi lub NP. Są przeznaczone do pracy tam, gdzie napięcie może okresowo zmieniać kierunek, na przykład w zwrotnicach głośnikowych, torach audio czy wybranych obwodach AC.
Nie należy jednak zakładać, że każdy elektrolit bez wyraźnie widocznego paska jest bipolarny. Taki element powinien być jednoznacznie oznaczony przez producenta, często skrótem BP, NP lub opisem „non-polar”. Kondensator bipolarny ma też konkretne ograniczenia napięciowe, temperaturowe i prądowe. W zastosowaniach sieciowych wymagane są dodatkowo elementy o odpowiedniej klasie bezpieczeństwa, a nie dowolny kondensator o pasującej pojemności.
Jak sprawdzić biegunowość przed montażem
Najlepsza praktyka zaczyna się jeszcze przed wzięciem lutownicy do ręki. Odczytaj wartość pojemności i napięcie znamionowe z obudowy, a potem ustal technologię elementu. Jeżeli jest to klasyczny kondensator elektrolityczny aluminiowy, szukaj paska oznaczającego minus. W przypadku tantalu lub komponentu SMD nie zgaduj – sprawdź nadruk na płytce oraz dokumentację producenta.
Podczas montażu porównaj oznaczenia co najmniej dwa razy: przed włożeniem elementu i tuż przed lutowaniem. W produkcji seryjnej oraz serwisie dobrym standardem jest kontrola wizualna całej płytki po zakończeniu montażu. Szczególną uwagę warto poświęcić kondensatorom w zasilaczach, przetwornicach DC-DC i w pobliżu stabilizatorów napięcia, gdzie pomyłka może uszkodzić również inne podzespoły.
Multimetr z funkcją pomiaru pojemności może potwierdzić, czy element nie jest całkowicie uszkodzony, lecz zazwyczaj nie wskaże pewnie jego polaryzacji. Pomiar rezystancji lub test diodowy również nie powinny zastępować oznaczeń producenta. Przy elementach wylutowanych z nieznanego urządzenia bez czytelnych nadruków bezpieczniej jest ich nie używać w projekcie wymagającym niezawodności.
Co się stanie po odwrotnym podłączeniu
Skutki zależą od rodzaju kondensatora, napięcia i czasu działania układu. Przy niewielkim napięciu odwrotnym kondensator elektrolityczny może jedynie zwiększyć prąd upływu i stracić część parametrów. Nie oznacza to, że nadaje się dalej do pracy – uszkodzenie może ujawnić się później jako niestabilne działanie urządzenia lub nadmierne tętnienia zasilania.
Przy większym napięciu element może się nagrzać, spuchnąć, wylać elektrolit albo zadziałać przez nacięcie bezpieczeństwa na górze obudowy. Nie wolno wtedy dotykać kondensatora bezpośrednio po odłączeniu zasilania. Najpierw odłącz układ, rozładuj kondensator przez odpowiednio dobrany rezystor i wymień element na nowy o prawidłowych parametrach.
W przypadku kondensatorów ceramicznych i foliowych odwrotne podłączenie nie stanowi problemu, bo nie mają one biegunów. Nadal groźne jest jednak przekroczenie napięcia znamionowego. Przebicie dielektryka może spowodować zwarcie, uszkodzenie ścieżek PCB lub awarię źródła zasilania.
Przy doborze kondensatora warto traktować polaryzację jako jeden z podstawowych parametrów, obok pojemności, napięcia, ESR, temperatury pracy, wymiarów i sposobu montażu. Prawidłowo oznaczony oraz dobrany element skraca uruchomienie projektu i ogranicza ryzyko napraw, których można było uniknąć już na etapie montażu.
