Bezpiecznik topikowy nie jest elementem dobieranym wyłącznie według liczby amperów nadrukowanej na obudowie. W praktyce ten sam obwód może wymagać zupełnie innej wkładki zależnie od napięcia, prądu rozruchowego, rodzaju odbiornika, przekroju przewodów i warunków pracy. Ten poradnik doboru bezpieczników topikowych pomaga uporządkować te parametry, aby zabezpieczenie chroniło instalację i urządzenie, a jednocześnie nie przepalało się bez uzasadnienia.
Wkładka topikowa działa przez stopienie elementu przewodzącego po przekroczeniu określonej energii cieplnej. Jej zadaniem jest ograniczenie skutków przeciążenia lub zwarcia. Nie zastępuje jednak prawidłowego projektu instalacji, właściwego przekroju przewodu, zabezpieczenia przeciwporażeniowego ani diagnostyki usterki.
Od czego zacząć dobór bezpiecznika topikowego?
Najpierw trzeba określić, co ma być chronione. W większości przypadków bezpiecznik chroni przede wszystkim przewody, ścieżki PCB, złącza i elementy zasilania przed nadmiernym prądem. Ochrona samego odbiornika jest efektem dodatkowym, ale nie zawsze pełnym. Przykładowo bezpiecznik w zasilaniu silnika może ograniczyć skutki zwarcia, lecz nie zabezpieczy silnika przed każdym przegrzaniem mechanicznym.
Do poprawnego doboru potrzebne są: napięcie obwodu, prąd roboczy, przewidywany prąd chwilowy przy starcie, rodzaj obciążenia, maksymalna temperatura otoczenia oraz typ i wymiary oprawki. W instalacjach i urządzeniach profesjonalnych należy również sprawdzić wymagania dokumentacji technicznej oraz obowiązujących norm dla danego zastosowania.
Najprostszy punkt wyjścia to prąd ciągły odbiornika. Można go odczytać z tabliczki znamionowej albo wyliczyć z mocy. Dla obwodów DC stosuje się zależność I = P / U. Urządzenie 24 V o mocy 48 W pobiera w warunkach znamionowych około 2 A. Nie oznacza to jeszcze, że właściwa będzie wkładka 2 A. Trzeba uwzględnić tolerancję pracy, rozruch i charakterystykę czasowo-prądową.
Prąd znamionowy: nie dobieraj go „na zapas”
Prąd znamionowy wkładki powinien być wyższy od normalnego prądu pracy, ale jednocześnie na tyle niski, by zabezpieczenie zadziałało zanim przewody lub elementy obwodu osiągną niebezpieczną temperaturę. Zbyt mała wartość powoduje niepotrzebne przepalanie wkładek. Zbyt duża może nie przerwać obwodu wystarczająco szybko podczas przeciążenia.
W stabilnym obwodzie elektronicznym, bez dużych impulsów startowych, często przyjmuje się niewielki zapas ponad prądem roboczym. Dokładna wartość zależy od danych producenta wkładki i temperatury otoczenia. Bezpiecznik pracujący w zamkniętej obudowie, obok transformatora lub zasilacza, może nagrzewać się mocniej niż ten sam model w wentylowanej rozdzielnicy. Wysoka temperatura obniża jego zdolność do trwałego przenoszenia prądu znamionowego.
Nie należy zwiększać wartości bezpiecznika tylko dlatego, że poprzedni regularnie się przepala. Najpierw trzeba ustalić przyczynę. Problemem bywa uszkodzony odbiornik, zwarcie przewodu, zbyt mały przekrój żył, wadliwy kondensator wejściowy lub źle dobrana charakterystyka wkładki.
Prądy rozruchowe i obciążenia impulsowe
Silniki, transformatory, zasilacze impulsowe, przetwornice LED oraz układy z większymi kondensatorami wejściowymi mogą w chwili uruchomienia pobierać prąd wielokrotnie większy od prądu ustalonego. Impuls trwa krótko, ale dla wkładki szybkiej może być wystarczający do zadziałania.
Przykładem jest zasilacz 230 V z dużym kondensatorem po mostku prostowniczym. Po podłączeniu do sieci kondensator ładuje się gwałtownie. W takim układzie wkładka zwłoczna może być właściwym wyborem, o ile jej parametry zwarciowe i napięciowe odpowiadają aplikacji. Nie oznacza to, że każdą wkładkę należy zamieniać na zwłoczną. Przy ochronie czułych układów elektronicznych lub półprzewodników często wymagane jest szybkie odłączenie uszkodzonego obwodu.
Charakterystyka szybka, zwłoczna i specjalistyczna
Najczęściej spotkasz wkładki szybkie i zwłoczne. Wkładka szybka reaguje relatywnie szybko na przekroczenie prądu i sprawdza się tam, gdzie nie występują duże prądy rozruchowe. Oznaczenia zależą od serii oraz producenta, dlatego nie należy zakładać identycznego działania wyłącznie na podstawie koloru lub ogólnego opisu aukcyjnego.
Wkładka zwłoczna toleruje krótkotrwałe impulsy prądowe. Jest stosowana między innymi w obwodach transformatorów, silników i zasilaczy. Jej użycie w miejscu wkładki szybkiej może jednak wydłużyć czas odłączenia zwarcia lub przeciążenia. To kompromis, który trzeba ocenić w odniesieniu do konkretnego obwodu.
W zastosowaniach przemysłowych, energetycznych i specjalistycznych występują także charakterystyki oznaczane literowo, na przykład gG, aM czy gR. Różnią się zakresem ochrony oraz przeznaczeniem. Wkładki do ochrony półprzewodników nie są automatycznie zamiennikiem standardowych wkładek instalacyjnych, nawet gdy mają taki sam prąd znamionowy i pasują mechanicznie do podstawy.
Napięcie znamionowe i prąd wyłączalny
Prąd znamionowy bezpiecznika to tylko jeden z parametrów. Wkładka musi mieć napięcie znamionowe równe co najmniej napięciu chronionego obwodu. Bezpiecznik przeznaczony do 32 V DC nie powinien być używany w obwodzie 230 V AC. Po stopieniu elementu topikowego powstaje łuk elektryczny, który przy wyższym napięciu może być trudny do przerwania.
Szczególną ostrożność należy zachować w instalacjach DC. Łuk prądu stałego nie gaśnie naturalnie przy przejściu napięcia przez zero, jak w sieci AC. Dlatego wkładka dobrana do tego samego napięcia i prądu, ale wyłącznie dla AC, może nie zapewnić poprawnego rozłączenia w obwodzie DC.
Istotny jest także prąd wyłączalny, czyli maksymalny prąd zwarciowy, który bezpiecznik potrafi bezpiecznie przerwać. W małym układzie z zasilaczem laboratoryjnym będzie on zwykle ograniczony przez źródło. W rozdzielnicy zasilanej z sieci, w pobliżu transformatora lub w obwodzie akumulatorowym o dużej wydajności prądowej, potencjalny prąd zwarcia może być bardzo wysoki. W takim przypadku parametr wyłączalności jest krytyczny.
Rozmiar wkładki i kompatybilność z oprawką

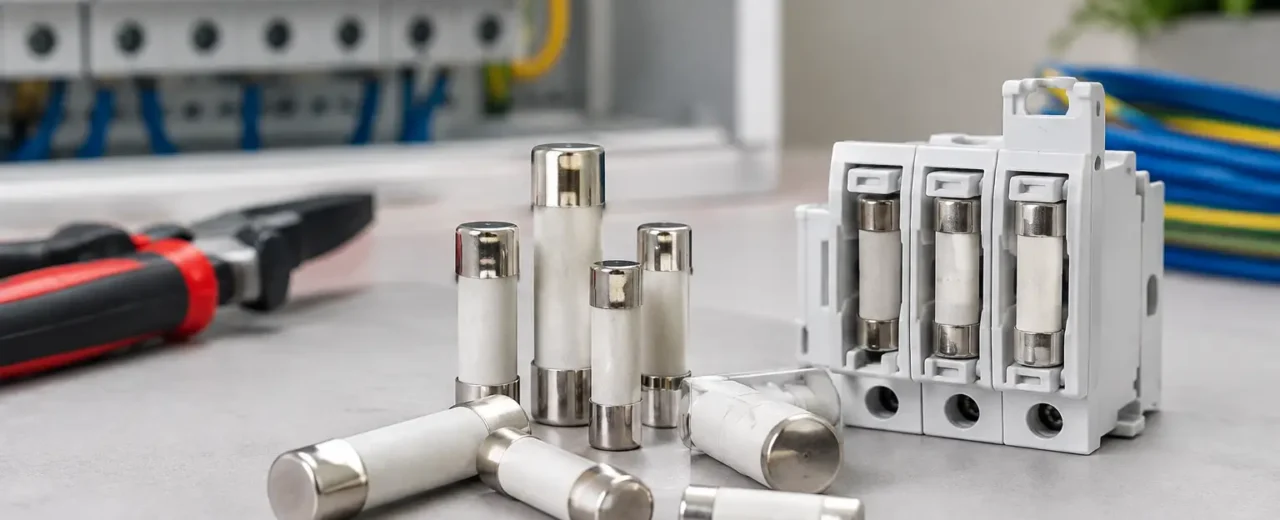

Popularne wkładki cylindryczne mają wymiary 5 x 20 mm oraz 6,3 x 32 mm. Występują też wkładki samochodowe, płytkowe, miniaturowe SMD, nożowe oraz modele montowane na przewodzie. Wymiar nie jest wyłącznie kwestią dopasowania do uchwytu. Większe wykonania często oferują wyższe napięcie znamionowe, inną zdolność wyłączania lub szerszy zakres dostępnych charakterystyk.
Przed zakupem warto sprawdzić średnicę, długość, typ zakończeń, sposób montażu oraz parametry oprawki. Oprawka panelowa, PCB i przewodowa mają inne wymagania montażowe. W urządzeniach pracujących w drganiach lub transporcie liczy się również pewny docisk styków. Luźne połączenie zwiększa rezystancję kontaktu, nagrzewa się i może powodować pozornie niewyjaśnione awarie.
Dobór bezpiecznika do typowych zastosowań
W prostym projekcie Arduino zasilanym z USB bezpiecznik może służyć głównie ochronie przewodu i portu przed zwarciem. Przy zasilaniu modułów 12 V należy uwzględnić sumę poboru wszystkich odbiorników, w tym cewek przekaźników, silników i taśm LED. Dla silnika DC ważny jest prąd rozruchowy oraz prąd przy zablokowanym wirniku, który może być wielokrotnie wyższy od poboru podczas normalnej pracy.
W urządzeniach sieciowych bezpiecznik zwykle montuje się w przewodzie fazowym, zgodnie z konstrukcją urządzenia i wymaganiami bezpieczeństwa. Elementy pracujące przy 230 V wymagają wiedzy, poprawnej izolacji, odpowiedniej obudowy oraz zachowania zasad pracy przy napięciu sieciowym. Jeśli nie masz pewności co do układu, pomiarów lub wymagań normowych, bezpieczniejszym rozwiązaniem jest konsultacja z uprawnionym elektrykiem albo konstruktorem.
W warsztacie warto utrzymywać zapas najczęściej używanych wartości, lecz każdą wkładkę przechowywać z czytelnym opisem: prąd, napięcie, charakterystyka i rozmiar. W ofercie ABC-RC przy wyborze komponentu dobrze jest traktować te cztery cechy jako podstawowy filtr, a dopiero potem porównywać sposób montażu i wykonanie.
Dobrze dobrany bezpiecznik pozostaje niewidoczny podczas normalnej pracy, ale w chwili uszkodzenia ma zadziałać przewidywalnie. Właśnie dlatego przed wymianą warto odczytać pełne oznaczenie starej wkładki, sprawdzić dokumentację urządzenia i usunąć przyczynę zadziałania, zamiast jedynie przywracać zasilanie.
