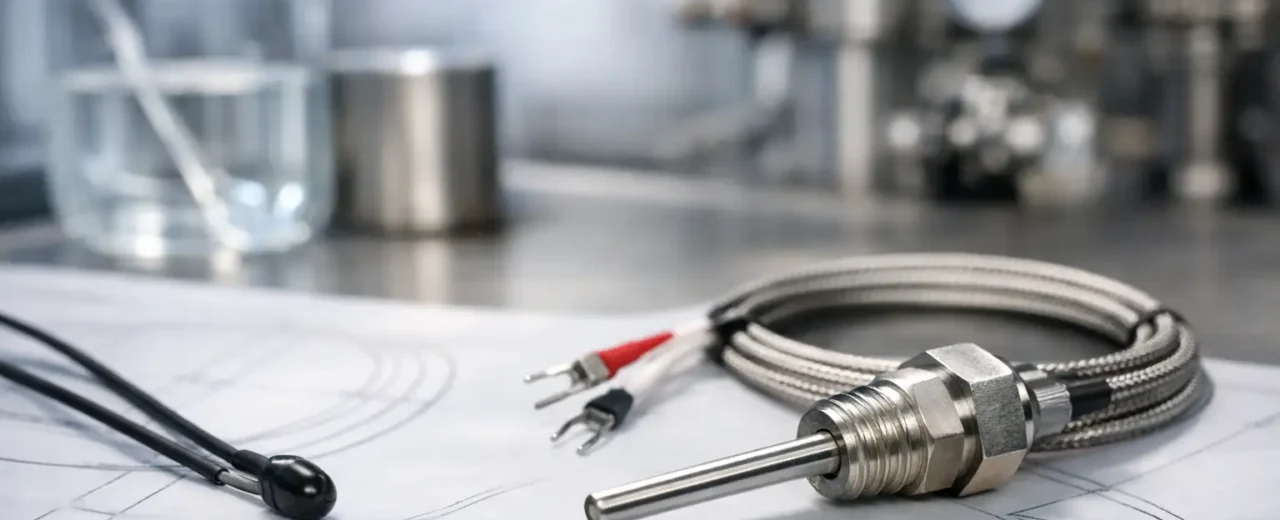

Sterownik pokazuje 20°C, a rzeczywista temperatura procesu wynosi 24°C? W wielu przypadkach problemem nie jest sam regulator, lecz źle dobrany element pomiarowy albo niezgodność czujnika z wejściem urządzenia. Pytanie: czujnik NTC czy PT100 nie sprowadza się wyłącznie do ceny. Decydują tu zakres temperatur, wymagana dokładność, długość przewodu, typ sterownika oraz warunki pracy.
NTC i PT100 mierzą temperaturę przez zmianę rezystancji, ale robią to w inny sposób. Dlatego czujniki mogą wyglądać podobnie – na przykład jako metalowa sonda z przewodem – a mimo to nie są wzajemnie zamienne. Podłączenie niewłaściwego typu często daje błędny odczyt, alarm czujnika lub brak regulacji.
Czujnik NTC czy PT100 – podstawowa różnica
Czujnik NTC jest termistorem o ujemnym współczynniku temperaturowym. Gdy temperatura rośnie, jego rezystancja maleje. Zmiana jest duża, co pozwala uzyskać dobrą czułość w wybranym zakresie temperatur. Charakterystyka NTC jest jednak nieliniowa, więc sterownik musi znać konkretny typ zastosowanego termistora.
PT100 jest platynowym rezystancyjnym czujnikiem temperatury RTD. Oznaczenie mówi, że przy 0°C jego rezystancja nominalna wynosi 100 Ω. Wraz ze wzrostem temperatury rezystancja rośnie, w sposób bardziej przewidywalny i zbliżony do liniowego niż w NTC. Dla standardu PT100, przy 100°C wartość wynosi około 138,5 Ω.
Ta różnica ma praktyczne konsekwencje. NTC jest zwykle wyborem do prostych układów grzewczych i urządzeń konsumenckich. PT100 częściej trafia do automatyki, urządzeń przemysłowych, instalacji technologicznych oraz stanowisk, gdzie liczy się powtarzalność pomiaru i łatwiejsza standaryzacja części zamiennych.
Najpierw sprawdź wejście sterownika
Najważniejsza zasada brzmi: czujnik dobiera się najpierw do wejścia pomiarowego sterownika, nie do gwintu sondy ani wyglądu przewodu. Regulator opisany jako „NTC 10k” oczekuje zwykle termistora o rezystancji 10 kΩ przy 25°C, ale nawet w tej grupie mogą występować różne charakterystyki, określane między innymi współczynnikiem Beta.
Czujnik NTC 10k o innej charakterystyce może działać, ale wskazania będą przesunięte, szczególnie poza temperaturą pokojową. W grzałce, inkubatorze, chłodziarce lub drukarce 3D taka różnica przekłada się na niestabilną regulację albo pracę poza założoną temperaturą.
Sterownik obsługujący PT100 musi mieć dedykowane wejście RTD albo odpowiedni moduł pomiarowy. Nie należy podłączać PT100 do wejścia NTC tylko dlatego, że oba czujniki są rezystancyjne. Rezystancja PT100 przy typowych temperaturach jest wielokrotnie niższa niż rezystancja termistora 10k, dlatego regulator odczyta wartość jako błąd lub temperaturę całkowicie niezgodną z rzeczywistością.
Przed zakupem warto odczytać z dokumentacji cztery dane: wymagany typ czujnika, jego charakterystykę, dopuszczalny sposób podłączenia oraz zakres pracy wejścia. Jeśli na urządzeniu jest jedynie opis „sensor”, potrzebny jest schemat, instrukcja lub pomiar starego elementu miernikiem.
Zakres temperatur i dokładność pomiaru
NTC dobrze sprawdza się najczęściej w zakresie od około -40°C do 125°C, a sondy wykonane z odpowiednich materiałów mogą pracować również wyżej. Sam termistor i jego obudowa mają jednak ograniczenia. Przy długotrwałej pracy w wysokiej temperaturze materiał może się starzeć, a parametry przesuwać.
PT100 jest typowym wyborem przy szerszym zakresie temperatur. Elementy platynowe mogą pracować od temperatur ujemnych do kilkuset stopni Celsjusza, zależnie od wykonania sondy, izolacji przewodu i klasy czujnika. W praktyce trzeba patrzeć na parametr całego zestawu, a nie tylko wkładki pomiarowej. Sonda ze stali nierdzewnej może wytrzymać więcej niż przewód w izolacji PVC.
Warto też rozdzielić dokładność czujnika od dokładności kompletnego pomiaru. Na wynik wpływają klasa elementu, tolerancja sterownika, jakość połączeń, długość przewodu i miejsce montażu. PT100 występuje między innymi w klasach A i B według normy IEC 60751. Klasa A daje mniejszy dopuszczalny błąd niż klasa B, ale nie zawsze ma sens w prostym regulatorze o rozdzielczości 1°C.
NTC może być bardzo precyzyjny w wąskim, dobrze skalibrowanym zakresie. Nie należy więc zakładać, że PT100 zawsze zapewni lepszy wynik. Do kontroli temperatury w obudowie elektronicznej, prostym termostacie lub projekcie Arduino dobry NTC bywa w pełni wystarczający. Do kontroli kąpieli technologicznej, procesu grzania lub pomiaru referencyjnego przewaga PT100 będzie wyraźniejsza.
Przewody: dlaczego PT100 występuje w wersji 2-, 3- i 4-przewodowej
Rezystancja przewodu ma znaczenie szczególnie dla PT100. Ponieważ sam czujnik ma tylko 100 Ω przy 0°C, kilka omów przewodu może istotnie zafałszować wynik. Im dłuższe i cieńsze żyły, tym większy wpływ instalacji na pomiar.
Wersja 2-przewodowa jest najprostsza i najtańsza, ale rezystancja obu żył dodaje się do wyniku. Jest sensowna przy krótkich odcinkach przewodu i wtedy, gdy niewielki błąd jest akceptowalny. W instalacji oddalonej o kilkanaście metrów lepiej jej unikać.
PT100 3-przewodowy pozwala sterownikowi kompensować rezystancję przewodów, o ile żyły mają podobne parametry. To bardzo popularny wariant w automatyce przemysłowej. Wersja 4-przewodowa zapewnia najlepszą kompensację i jest stosowana tam, gdzie wymagany jest dokładny pomiar, na przykład w laboratoriach lub układach kalibracyjnych.
NTC najczęściej podłącza się dwoma przewodami. Również tu bardzo długie przewody mogą wpływać na odczyt, lecz w przypadku termistora 10k wpływ kilku omów jest zazwyczaj znacznie mniejszy niż przy PT100. W środowisku z zakłóceniami warto stosować przewód odpowiedni do instalacji, prowadzić go z dala od przewodów zasilających silniki i falowniki oraz korzystać z ekranowania, jeśli zaleca to producent regulatora.
Dobór obudowy i sposobu montażu
Parametry elektryczne to dopiero połowa wyboru. Czujnik musi jeszcze mierzyć temperaturę właściwego miejsca. Sonda luźno umieszczona przy grzałce może pokazywać temperaturę powietrza, a nie temperaturę elementu grzanego. W rezultacie układ będzie reagował z opóźnieniem i może przeregulowywać.
Do pomiaru cieczy sprawdzają się sondy hermetyczne ze stali nierdzewnej, dobrane do medium i ciśnienia. Do montażu w otworze lub króćcu potrzebny jest właściwy gwint, średnica oraz długość zanurzeniowa. W pomiarze powierzchniowym liczy się docisk, pasta termoprzewodząca i izolacja od temperatury otoczenia.
Trzeba uwzględnić również czas reakcji. Mała sonda reaguje szybciej, ale może być bardziej podatna na uszkodzenia mechaniczne. Grubsza osłona zapewnia lepszą ochronę w warsztacie i procesie przemysłowym, lecz wydłuża czas dochodzenia do właściwego wskazania. Przy szybkiej regulacji grzałki ten kompromis ma znaczenie.
Kiedy wybrać NTC, a kiedy PT100
NTC jest praktycznym wyborem, gdy sterownik został do niego zaprojektowany, temperatura mieści się w typowym zakresie pracy, przewody są krótkie, a koszt ma znaczenie. Dobrze pasuje do termostatów, modułów DIY, systemów chłodzenia, urządzeń AGD, drukarek 3D i wielu prostych układów kontrolnych.
PT100 warto wybrać, gdy układ wymaga standaryzowanego czujnika, szerszego zakresu temperatur, lepszej stabilności długoterminowej albo dłuższego okablowania. Jest naturalnym rozwiązaniem dla sterowników PID, automatyki, maszyn, instalacji grzewczych i pomiarów procesowych. Przy odległym punkcie pomiarowym szczególnie korzystny jest wariant 3-przewodowy, jeśli obsługuje go regulator.
Nie należy wybierać PT100 wyłącznie dlatego, że jest rozwiązaniem przemysłowym, ani NTC tylko dlatego, że kosztuje mniej. W projekcie liczy się zgodność całego toru: czujnik, przewód, wejście pomiarowe, sposób montażu i algorytm regulacji.
Praktyczna kontrola przed uruchomieniem
Po zamontowaniu czujnika warto porównać wskazanie z drugim, wiarygodnym termometrem w stabilnych warunkach. Nie przykładaj obu czujników do różnych miejsc obudowy i nie oceniaj odczytu w trakcie gwałtownego nagrzewania – wtedy różnica może wynikać wyłącznie z innego czasu reakcji.
Miernik uniwersalny ułatwia też weryfikację elementu przed podłączeniem. NTC 10k w temperaturze około 25°C powinien mieć rezystancję w pobliżu 10 kΩ, natomiast PT100 w tej temperaturze około 109,7 Ω. Pomiar nie zastępuje dokumentacji, ale szybko pozwala wykryć pomylenie typów, przerwę w przewodzie lub uszkodzone złącze.
Dobry dobór zaczyna się od oznaczenia wejścia regulatora, a kończy na właściwym montażu sondy. Gdy te dwa elementy są zgodne, pomiar temperatury przestaje być źródłem przypadkowych błędów i staje się przewidywalną częścią instalacji.
