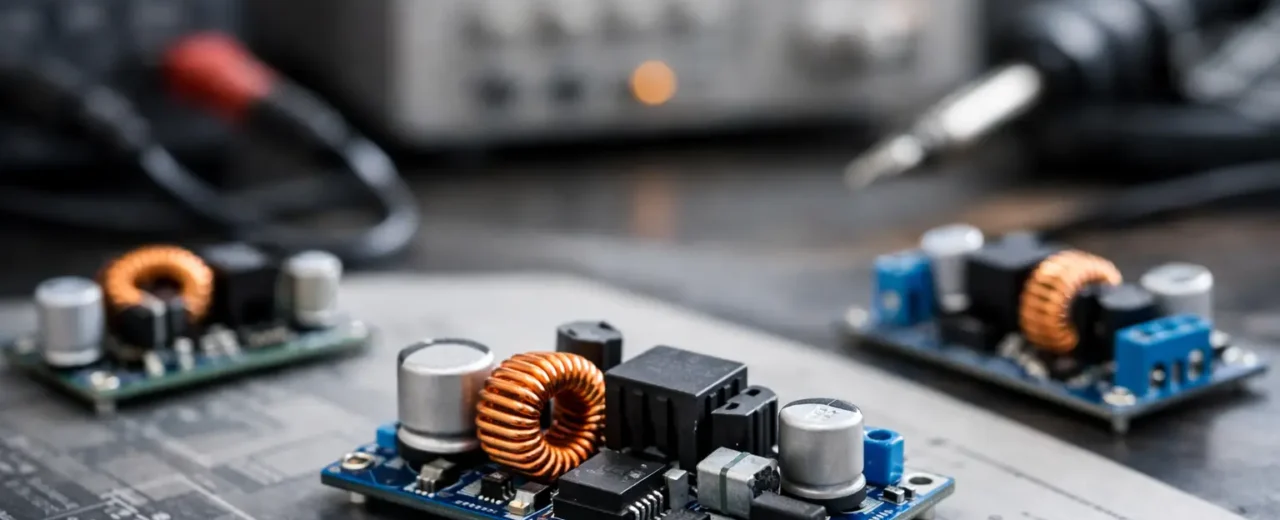

Gdy zasilanie w projekcie teoretycznie się zgadza, a układ dalej resetuje się przy starcie silnika albo grzeje bez wyraźnego powodu, bardzo często problem leży nie w samym odbiorniku, tylko w źle dobranym przetworniku. Ten przewodnik po modułach step down ma pomóc wybrać właściwy moduł bez zgadywania, czy „jakoś to będzie działać”.
Moduł step down, czyli przetwornica obniżająca napięcie DC-DC, zamienia wyższe napięcie wejściowe na niższe napięcie wyjściowe. Typowy przykład to zasilanie urządzenia 5 V z akumulatora 12 V, instalacji 24 V albo pakietu Li-Ion. W praktyce takie moduły trafiają do sterowników, Arduino, oświetlenia LED, wentylatorów, routerów, kamer, układów pomiarowych i wielu zastosowań warsztatowych.
Najważniejsze jest to, że step down nie działa jak zwykły stabilizator liniowy. Nie „spala” nadmiaru napięcia w postaci ciepła w takim stopniu jak klasyczny regulator. Dlatego przy większych różnicach napięć i wyższych prądach jest po prostu rozsądniejszym wyborem. Mniejsza strata energii oznacza niższe grzanie, mniejsze wymagania co do chłodzenia i lepszą sprawność całego układu.
Jak działa moduł step down w praktyce
W uproszczeniu przetwornica impulsowa cyklicznie przełącza energię przez cewkę, a następnie wygładza napięcie na wyjściu. Użytkownik zwykle nie musi znać pełnej teorii pracy układu PWM, ale powinien rozumieć skutki praktyczne. Moduł step down jest wydajny, ale może generować zakłócenia, wymaga poprawnego okablowania i nie lubi pracy na granicy parametrów.
To właśnie odróżnia zastosowanie warsztatowe od opisu katalogowego. Na etykiecie można zobaczyć 3 A albo 5 A, ale realna praca ciągła zależy od chłodzenia, jakości kondensatorów, przekroju przewodów, napięcia wejściowego i temperatury otoczenia. W szafie sterowniczej, zamkniętej obudowie albo obok radiatora innego urządzenia te same 3 A mogą znaczyć coś zupełnie innego niż na otwartym stole.
Przewodnik po modułach step down – od czego zacząć dobór
Najpierw trzeba określić cztery rzeczy: napięcie wejściowe, wymagane napięcie wyjściowe, maksymalny pobór prądu oraz charakter obciążenia. Brzmi podstawowo, ale to właśnie tu powstaje większość błędów.
Napięcie wejściowe musi mieścić się w realnym zakresie pracy modułu, a nie tylko „mniej więcej”. Jeśli zasilasz układ z akumulatora samochodowego, nie zakładaj sztywno 12 V. W praktyce pojawi się około 11-14,4 V, a w niektórych warunkach także więcej lub krótkie przepięcia. Przy instalacjach 24 V różnice również są normalne. Moduł trzeba dobrać z zapasem.
Napięcie wyjściowe powinno odpowiadać wymaganiom odbiornika, ale warto sprawdzić tolerancję. Niektóre urządzenia bez problemu pracują przy 5,1 V, inne przy tej samej wartości zaczynają się nadmiernie grzać. Dotyczy to szczególnie elektroniki zasilanej przez piny logiczne, modułów radiowych i czujników analogowych.
Z prądem sytuacja jest jeszcze prostsza: nie dobiera się modułu „na styk”. Jeśli układ pobiera 1,5 A, rozsądnie jest szukać przetwornicy, która realnie i ciągle odda więcej, na przykład 2,5-3 A. Zapas jest potrzebny nie tylko na rozruch, ale też na temperaturę, starzenie elementów i chwilowe skoki obciążenia.
Charakter obciążenia ma znaczenie, bo inaczej zachowuje się mikrokontroler z kilkoma czujnikami, a inaczej silnik DC, taśma LED czy przekaźnik. Odbiorniki indukcyjne i dynamiczne częściej powodują spadki napięcia, zakłócenia i problemy z uruchomieniem.
Parametry, które naprawdę mają znaczenie
W opisach modułów przewijają się podobne hasła, ale nie wszystkie są równie istotne. Dla użytkownika technicznego liczy się przede wszystkim zakres napięcia wejściowego, zakres regulacji wyjścia, prąd ciągły, prąd chwilowy, sprawność oraz sposób chłodzenia.
Sprawność decyduje nie tylko o zużyciu energii, ale też o temperaturze modułu. Jeśli z 24 V robisz 5 V przy większym obciążeniu, różnica między przeciętną a dobrą sprawnością bardzo szybko zamienia się w realne ciepło. A ciepło skraca żywotność i obniża stabilność pracy.
Warto też zwrócić uwagę na tętnienia napięcia wyjściowego. Dla prostego obciążenia, jak wentylator czy grzałka sterująca, zwykle nie będzie to krytyczne. Dla czujników, audio, modułów komunikacyjnych czy precyzyjnych torów pomiarowych już tak. Tani moduł może działać poprawnie w jednym projekcie i być problematyczny w innym.
Istotna jest również obecność zabezpieczeń. Ochrona przed zwarciem, przegrzaniem i przeciążeniem nie rozwiązuje wszystkich problemów, ale znacząco poprawia bezpieczeństwo eksploatacji. W zastosowaniach warsztatowych i serwisowych ma to większe znaczenie niż różnica kilku złotych w cenie.
Moduł regulowany czy stałonapięciowy
Moduły z regulacją napięcia są wygodne w prototypowaniu, serwisie i projektach uniwersalnych. Pozwalają szybko ustawić 3,3 V, 5 V, 9 V czy 12 V bez wymiany komponentu. Trzeba jednak pamiętać o poprawnym ustawieniu napięcia przed podłączeniem docelowego urządzenia.
W instalacjach powtarzalnych, produkcyjnych albo tam, gdzie liczy się ograniczenie błędu montażowego, lepszym wyborem bywa moduł stałonapięciowy. Jest mniej podatny na przypadkowe rozregulowanie i przyspiesza montaż.
Chłodzenie i montaż
Radiator nie jest ozdobą. Jeśli moduł ma pracować długo pod obciążeniem, sposób odprowadzania ciepła trzeba traktować jako parametr roboczy, nie dodatek. Mały step down bez radiatora może wystarczyć do zasilenia mikrokontrolera, ale już niekoniecznie do kilku metrów taśmy LED lub kamery z podświetleniem IR.
Równie ważny jest montaż mechaniczny. Przetwornica przykręcona w obudowie bez przepływu powietrza będzie miała inne warunki niż moduł na płycie montażowej. Przy pracach terenowych i serwisowych trzeba też uwzględnić odporność połączeń śrubowych, jakość lutowania i zabezpieczenie przed drganiami.
Typowe zastosowania modułów step down
Najczęściej spotykany scenariusz to obniżenie napięcia z 12 V lub 24 V do 5 V dla Arduino, ESP, sterowników, przetworników USB, czujników i małych modułów komunikacyjnych. To wygodne rozwiązanie w automatyce amatorskiej, serwisie i urządzeniach mobilnych.
Drugie częste zastosowanie to zasilanie oświetlenia i akcesoriów pomocniczych. Dotyczy to taśm LED, wentylatorów, wyświetlaczy, modułów przekaźnikowych czy paneli operatorskich. Tu kluczowe są stabilność napięcia i odprowadzenie ciepła przy pracy ciągłej.
Trzeci obszar to integracja z zasilaniem bateryjnym i akumulatorowym. Pakiet 2S, 3S czy 4S rzadko daje napięcie dokładnie takie, jakiego wymaga elektronika pomocnicza. Step down pozwala uporządkować zasilanie bez dokładania osobnych źródeł.
Najczęstsze błędy przy doborze
Pierwszy błąd to kupowanie według maksymalnego prądu z opisu bez sprawdzenia warunków testu. Jeśli moduł deklaruje 5 A, nie znaczy to jeszcze, że odda tyle stale w zamkniętej obudowie i bez dodatkowego chłodzenia.
Drugi błąd to ignorowanie jakości źródła zasilania. Słaby zasilacz wejściowy, cienkie przewody albo luźne złącza potrafią wywołać objawy mylone z uszkodzeniem przetwornicy. Spadki napięcia przed modułem szybko przekładają się na niestabilną pracę całego układu.
Trzeci błąd to używanie jednego modułu do zasilania części mocy i wrażliwej elektroniki bez filtracji i przemyślenia masy. Silnik, przekaźnik i mikrokontroler podpięte do jednego punktu zasilania mogą działać poprawnie na stole, a po zamknięciu projektu zacząć losowo się resetować.
Czwarty błąd to brak pomiaru po uruchomieniu. Samo ustawienie potencjometru nie wystarcza. Trzeba sprawdzić napięcie bez obciążenia i pod obciążeniem, a najlepiej również temperaturę modułu po kilku lub kilkunastu minutach pracy.
Kiedy step down nie będzie najlepszym wyborem
Przetwornica step down obniża napięcie, ale go nie podnosi. Jeśli źródło zasilania może okresowo spaść poniżej wymaganego napięcia wyjściowego, sam step down nie wystarczy. Wtedy potrzebny jest układ buck-boost albo zupełnie inna architektura zasilania.
Nie zawsze będzie też najlepsza do bardzo czułych układów analogowych. Owszem, wiele projektów działa poprawnie, ale jeśli priorytetem jest minimalny poziom zakłóceń, czasem lepszym rozwiązaniem będzie połączenie przetwornicy z dodatkową filtracją albo końcową stabilizacją liniową. To zależy od aplikacji, nie od samej kategorii produktu.
Jak kupować moduł step down rozsądnie
Jeśli projekt ma być jednorazowy, zwykle wystarczy dobra zgodność parametrów i podstawowy zapas prądowy. Jeżeli jednak budujesz urządzenie powtarzalne, serwisujesz sprzęt klientów albo kompletujesz stanowisko warsztatowe, warto patrzeć szerzej: na typ złącz, wymiary, sposób montażu, dostępność tej samej wersji przy kolejnych zakupach i kompatybilność z resztą osprzętu.
To właśnie w praktyce odróżnia wybór przypadkowy od sensownego zaopatrzenia. Sam moduł jest tylko częścią układu. Równie ważne bywają przewody, złącza, obudowa, elementy montażowe i miejsce pracy całego zestawu. W ABC-RC taki dobór zwykle zaczyna się nie od pytania „jaki step down jest najmocniejszy”, tylko „jakie zasilanie ma cały układ i w jakich warunkach będzie pracował”.
Dobrze dobrany moduł step down nie zwraca na siebie uwagi – i właśnie o to chodzi. Ma podawać stabilne napięcie, nie przegrzewać się i nie wymagać ciągłych poprawek. Jeżeli po montażu możesz skupić się na działaniu urządzenia zamiast walczyć z zasilaniem, to znaczy, że wybór był trafiony.
