Gdy projekt na Arduino ma włączyć lampę, wentylator, elektrozawór albo pompę, sam pin mikrokontrolera przestaje wystarczać. Właśnie wtedy pojawia się temat taki jak przekaźnik 12V do Arduino – element prosty w założeniu, ale często źle dobierany pod względem zasilania, sterowania i obciążenia na stykach.
W praktyce problem rzadko dotyczy samego przekaźnika. Najczęściej kłopot zaczyna się od pomieszania dwóch rzeczy: napięcia cewki oraz parametrów obwodu przełączanego. To, że przekaźnik ma cewkę 12 V, nie oznacza jeszcze, że można go bezpośrednio podłączyć do Arduino. Nie oznacza też, że nadaje się do każdego odbiornika 12 V, 24 V czy 230 V.

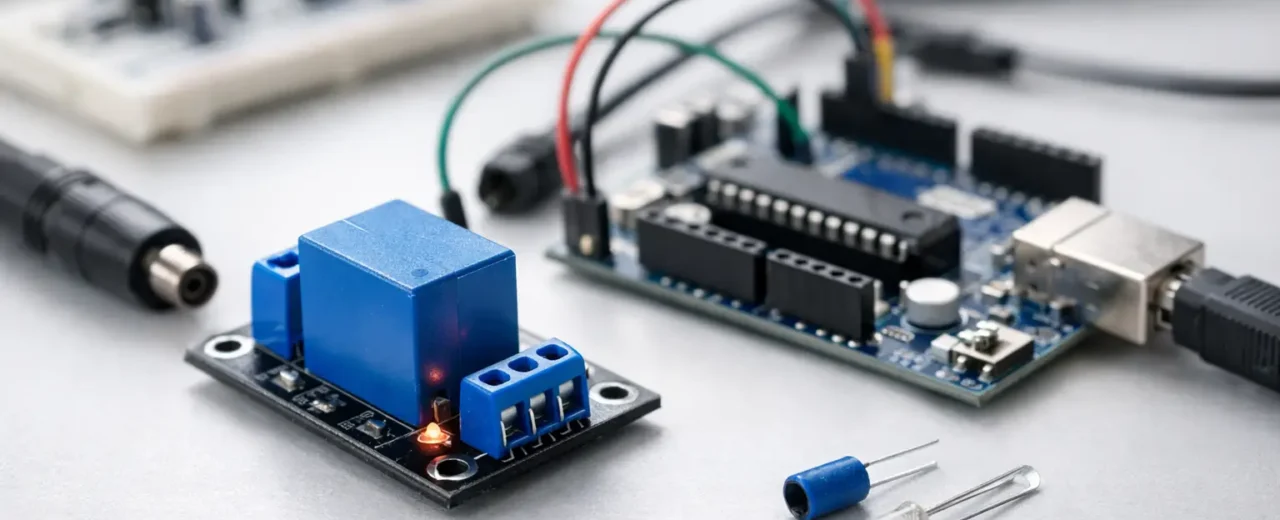

Przekaźnik 12V do Arduino – co to właściwie znaczy
Określenie przekaźnik 12V do Arduino zwykle odnosi się do przekaźnika z cewką zasilaną napięciem 12 V, sterowanego pośrednio z mikrokontrolera. Samo Arduino pracuje najczęściej na logice 5 V albo 3,3 V i nie dostarcza wystarczającego prądu, aby zasilać cewkę bezpośrednio z pinu. Dlatego w poprawnym układzie potrzebny jest jeszcze stopień pośredni – tranzystor, optoizolowany moduł przekaźnikowy albo gotowa płytka sterująca.
Dla użytkownika technicznego kluczowe są trzy parametry. Pierwszy to napięcie cewki, czyli wspomniane 12 V. Drugi to sposób sterowania wejściem z Arduino. Trzeci to obciążalność styków, czyli ile i jakiego rodzaju odbiornik można przez ten przekaźnik przełączać.
Jeżeli kupujesz gotowy moduł, trzeba sprawdzić nie tylko sam przekaźnik, ale całą płytkę. Część modułów ma cewkę 12 V, ale wejścia logiczne zgodne z 5 V. Inne wymagają osobnego zasilania dla logiki i cewki. To drobna różnica na etapie opisu produktu, ale duża różnica podczas montażu.
Kiedy 12 V ma sens, a kiedy lepiej wybrać 5 V
W projektach Arduino wiele osób odruchowo wybiera moduł 5 V, bo łatwiej go zasilić z tej samej platformy. To często dobre rozwiązanie w prostych układach stołowych. Jeśli jednak cała instalacja i tak pracuje na 12 V – na przykład w automatyce amatorskiej, modelarstwie, sterowaniu wentylatorami, zamkami, oświetleniem LED czy elementami samochodowymi – przekaźnik z cewką 12 V bywa praktyczniejszy.
Powód jest prosty. Masz jedno główne źródło zasilania 12 V dla wykonawczych elementów układu i nie obciążasz linii 5 V bardziej, niż trzeba. Z drugiej strony dochodzi potrzeba poprawnego obniżenia napięcia dla Arduino lub dla logiki sterującej. Jeżeli zasilanie nie jest dobrze rozdzielone, pojawią się resety mikrokontrolera, zakłócenia albo niestabilne załączanie.
W warsztatowej praktyce nie ma tu jednej odpowiedzi. Jeżeli układ ma być mały, edukacyjny i prosty, moduł 5 V jest zwykle wygodniejszy. Jeżeli projekt ma współpracować z osprzętem 12 V i ma być rozwijany o kolejne elementy wykonawcze, przekaźnik 12 V często daje bardziej logiczną architekturę zasilania.
Jak działa podłączenie przekaźnika do Arduino
Arduino nie powinno zasilać cewki przekaźnika bezpośrednio z wyjścia cyfrowego. Pin mikrokontrolera daje sygnał sterujący, a właściwe przełączanie realizuje tranzystor lub gotowy driver na module. Równolegle do cewki stosuje się diodę zabezpieczającą, która tłumi przepięcie przy wyłączaniu. Bez tego bardzo łatwo uszkodzić tranzystor albo destabilizować pracę całego układu.
Jeżeli używasz gotowego modułu przekaźnika, te elementy są zwykle już na płytce. Nadal jednak trzeba sprawdzić sposób aktywacji wejścia. Niektóre moduły załączają przekaźnik stanem niskim, a nie wysokim. Dla początkujących to częsta przyczyna błędów, bo logika programu działa odwrotnie niż intuicja.
Po stronie styków masz zwykle trzy zaciski: COM, NO i NC. COM to wspólny styk przełączany. NO pozostaje rozłączony, dopóki przekaźnik nie zadziała. NC działa odwrotnie – jest połączony w stanie spoczynku. W praktyce wybór między NO i NC zależy od tego, jak urządzenie ma zachowywać się po zaniku sterowania albo zasilania.
Na jakie parametry patrzeć przy zakupie
Najwięcej błędów bierze się z kupowania wyłącznie po haśle. Sam opis przekaźnik 12 V nie wystarcza, bo do dopasowania potrzebne są jeszcze szczegóły techniczne.
Najpierw sprawdź prąd i napięcie cewki. Potem zobacz, czy to sam przekaźnik, czy kompletny moduł do Arduino. Następnie oceń obciążenie styków – osobno dla DC i AC, bo te wartości nie są równoważne. Na końcu zwróć uwagę na wymiary, raster złącz, sposób montażu i jakość zacisków, jeśli układ ma pracować poza płytką prototypową.
Ważna jest też liczba kanałów. Jeden przekaźnik wystarczy do pojedynczego odbiornika, ale w praktycznych projektach szybko pojawia się potrzeba sterowania kilkoma obwodami jednocześnie. Wtedy lepiej od razu dobrać moduł 2-, 4- lub 8-kanałowy, o ile miejsce i zasilanie na to pozwalają.
Jeżeli odbiornik ma charakter indukcyjny, jak silnik, cewka elektrozaworu czy pompka, nie wystarczy patrzeć tylko na prąd znamionowy. Prąd rozruchowy lub udarowy może być znacznie wyższy. To jeden z powodów, dla których przekaźnik działający poprawnie na stole po kilku dniach zaczyna sklejać styki w rzeczywistej aplikacji.
Moduł przekaźnika czy pojedynczy element
Dla większości użytkowników Arduino rozsądniejszy będzie gotowy moduł przekaźnikowy. Skraca montaż, ogranicza ryzyko błędów i zwykle zawiera już tranzystor sterujący, diodę, rezystory oraz złącza opisane pod mikrokontroler. To rozwiązanie praktyczne szczególnie wtedy, gdy projekt ma być uruchomiony szybko albo ma trafić do obudowy bez dalszych eksperymentów.
Pojedynczy przekaźnik ma sens wtedy, gdy projektujesz własną płytkę, potrzebujesz konkretnego typu styków albo chcesz zoptymalizować koszt i gabaryty w większej serii. W zastosowaniach edukacyjnych i prototypowych oszczędność na samym elemencie często znika, gdy doliczysz czas montażu i dodatkowe komponenty.
Dla klienta, który kompletuje cały projekt w jednym miejscu, wygodne jest to, że oprócz samego modułu można od razu dobrać przewody, złącza śrubowe, koszulki termokurczliwe, obudowę, listwy goldpin i zasilacz. W praktyce to właśnie kompletność osprzętu decyduje, czy układ będzie tylko działał na biurku, czy da się go normalnie zamontować.
Typowe błędy przy podłączaniu przekaźnika 12V do Arduino
Najczęstszy błąd to bezpośrednie podanie cewki na pin Arduino. Drugi to brak wspólnej masy między zasilaniem modułu a mikrokontrolerem, jeśli konstrukcja modułu tego wymaga. Trzeci to nieuwzględnienie odwrotnej logiki wejścia.
Często spotyka się też mylenie strony sterującej ze stroną wykonawczą. Zaciski IN, VCC i GND służą do sterowania modułem. Zaciski COM, NO i NC przełączają obciążenie. Mieszanie tych obwodów kończy się zwykle brakiem działania albo uszkodzeniem elementów.
Osobna kwestia to bezpieczeństwo. Jeżeli przekaźnik ma przełączać napięcie sieciowe 230 V, potrzebne są odpowiednie odstępy izolacyjne, obudowa, przewody o właściwym przekroju i ostrożny montaż. Sam fakt, że moduł współpracuje z Arduino, nie czyni całego układu niskonapięciowym.
Kiedy przekaźnik nie jest najlepszym wyborem
Przekaźnik elektromagnetyczny jest uniwersalny, ale nie zawsze optymalny. Jeśli chcesz bardzo często przełączać obciążenie, zależy Ci na cichej pracy albo sterujesz wyłącznie odbiornikiem DC o umiarkowanym prądzie, czasem lepszy będzie tranzystor MOSFET. Jeśli przełączasz AC bez części mechanicznych, można rozważyć przekaźnik półprzewodnikowy.
Klasyczny przekaźnik ma jednak jedną dużą zaletę – daje prostą separację i jest przewidywalny w typowych zastosowaniach warsztatowych. Dlatego nadal pozostaje dobrym wyborem w wielu projektach sterowania, zwłaszcza tam, gdzie ważna jest prostota diagnozy i łatwa wymiana elementu.
Jak dobrać przekaźnik do realnego zastosowania
Jeżeli sterujesz taśmą LED 12 V, wentylatorem lub małą pompką, zwykle wystarczy moduł jednokanałowy albo dwukanałowy z cewką 12 V i zapasem na stykach. Jeżeli układ ma pracować cyklicznie przez dłuższy czas, warto przewidzieć zapas nie tylko prądowy, ale też mechaniczny i temperaturowy.
W instalacjach serwisowych lub warsztatowych lepiej wybierać rozwiązania, które da się łatwo zamontować i szybko wymienić. Czytelne opisy złącz, standardowe rastry i dostępność kompatybilnych przewodów bywają ważniejsze niż minimalna różnica ceny. To szczególnie istotne wtedy, gdy projekt przechodzi z etapu prototypu do normalnego użytkowania.
Jeśli szukasz elementów do takiego układu, warto kompletować je pod kątem całego toru montażu – od modułu, przez okablowanie i złącza, po obudowę i zasilanie. Właśnie takie podejście techniczne, a nie samo dobranie jednego komponentu, zwykle skraca czas uruchomienia i ogranicza poprawki. Tego najlepiej trzymać się od początku projektu, zamiast wracać do brakujących drobiazgów już po pierwszym teście.
