Gdy urządzenie działa poprawnie na stole, ale traci zasilanie po lekkim poruszeniu obudową, problem często nie leży w samych ogniwach. Bardzo często winny jest źle dobrany koszyk na baterie AA – zbyt luźny, za słaby mechanicznie albo niedopasowany do sposobu montażu. W praktyce to drobny element, który potrafi zdecydować o stabilności całego układu.
W projektach DIY, naprawach, prototypach i prostych urządzeniach przenośnych koszyk bywa traktowany jako detal pomocniczy. To błąd. Jeśli zasilanie ma być pewne, trzeba patrzeć nie tylko na liczbę ogniw, ale też na układ połączeń, sposób wyprowadzenia przewodów, materiał styków i warunki pracy. Dla użytkownika warsztatowego lub serwisowego liczy się nie teoria, tylko to, czy po zamknięciu obudowy wszystko działa bez przerywania.
Do czego służy koszyk na baterie AA

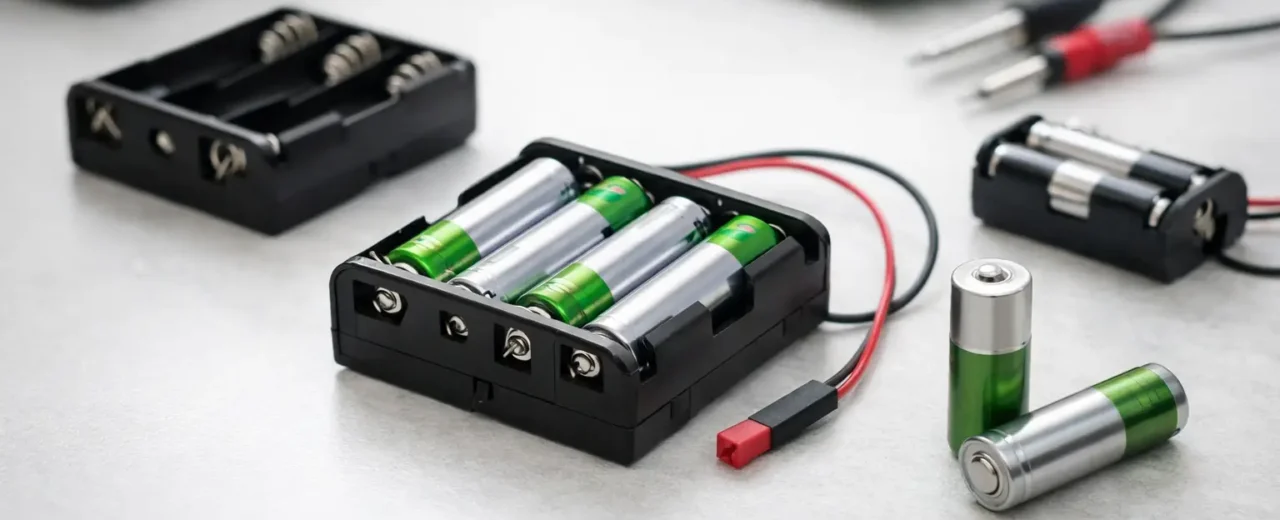

Koszyk na baterie AA jest prostym uchwytem z kontaktami elektrycznymi, który utrzymuje ogniwa we właściwej pozycji i wyprowadza zasilanie do urządzenia. Najczęściej stosuje się go tam, gdzie potrzebna jest szybka wymiana baterii, niski koszt i brak konieczności projektowania własnego gniazda zasilania.
Takie rozwiązanie dobrze sprawdza się w sterownikach, zabawkach, lampkach, modułach edukacyjnych, prostych układach Arduino, czujnikach i prototypach testowych. W zastosowaniach serwisowych koszyk ułatwia też tymczasowe zasilenie naprawianego modułu bez budowania osobnego pakietu.
To, że element jest prosty, nie oznacza jednak, że każdy model będzie odpowiedni. Przy małym poborze prądu i pracy stacjonarnej można pozwolić sobie na bardziej podstawowe wykonanie. W urządzeniu przenośnym, które będzie często otwierane albo narażone na drgania, wymagania rosną.
Jak dobrać koszyk na baterie AA do projektu
Pierwsze kryterium to liczba ogniw. Jedna bateria AA daje nominalnie 1,5 V dla ogniw alkalicznych albo około 1,2 V dla akumulatorów NiMH. To oznacza, że koszyk na 2, 3 lub 4 baterie zmienia nie tylko pojemność zestawu, ale przede wszystkim napięcie zasilania. W praktyce trzeba więc zacząć od wymagań konkretnego układu, a nie od tego, ile miejsca zostało w obudowie.
Drugą sprawą jest sposób połączenia. Większość koszyków łączy ogniwa szeregowo, co zwiększa napięcie. Jeśli projekt ma być zasilany z przetwornicy albo konkretnego modułu o określonym zakresie wejściowym, ta różnica ma znaczenie. Błąd na tym etapie kończy się niestabilną pracą albo uszkodzeniem elektroniki.
Trzeci parametr to typ wyprowadzenia. W praktyce spotyka się koszyki z przewodami, ze złączem, do montażu przewlekanego lub do przykręcenia. Do szybkiego prototypowania najwygodniejsze bywają wersje z przewodami. W urządzeniach składanych seryjnie lub zamykanych w obudowie często lepiej sprawdzają się modele mocowane śrubami albo z wyraźnie ustalonym punktem montażowym.
Koszyk na baterie AA a warunki pracy
W warsztacie łatwo sprawdzić układ na biurku. Trudniej zapewnić niezawodne działanie w urządzeniu przenoszonym, montowanym pionowo albo używanym w terenie. W takich przypadkach znaczenie ma siła docisku styków i jakość tworzywa. Jeśli sprężyna jest zbyt miękka, a obudowa koszyka pracuje pod naciskiem, pojawiają się chwilowe zaniki kontaktu.
W zastosowaniach o większych drganiach, na przykład w prostych urządzeniach mobilnych, modelach, licznikach serwisowych czy osprzęcie warsztatowym, warto wybierać koszyki o solidniejszej konstrukcji. Tanie warianty sprawdzają się tam, gdzie wymiana baterii jest rzadka, a urządzenie nie zmienia położenia. Gdy sprzęt jest często przenoszony, oszczędność kilku złotych szybko traci sens.
Znaczenie ma też temperatura i wilgoć. Standardowy koszyk z podstawowymi stykami wystarczy do zastosowań domowych i edukacyjnych. Jeśli urządzenie pracuje w mniej korzystnym środowisku, dobrze zwrócić uwagę na odporność materiału i jakość elementów metalowych. Korozja styków albo osłabienie sprężyn nie pojawia się od razu, ale wpływa na niezawodność po pewnym czasie.
Na co patrzeć poza liczbą baterii
Najczęściej porównuje się tylko to, czy koszyk mieści 2, 4 albo 6 ogniw. To za mało. W praktyce zakupowej warto sprawdzić jeszcze kilka rzeczy: wymiary zewnętrzne, układ biegunów, długość przewodów, przekrój przewodu, sposób zamknięcia komory oraz dostęp do baterii po zamontowaniu w obudowie.
Jeśli obudowa jest ciasna, nawet kilka milimetrów różnicy może zdecydować, czy pokrywa się domknie. W projektach prototypowych to zwykle drobiazg. W małej serii albo przy modernizacji gotowego urządzenia staje się to realnym problemem montażowym. Dlatego dobrze dobierać koszyk równolegle z obudową, a nie na końcu.
Istotny jest również prąd obciążenia. Nie każdy koszyk na baterie AA nadaje się do układów o wyższym poborze. Sam format AA bywa mylący, bo użytkownik zakłada, że skoro ogniwo daje radę, to uchwyt również. Tymczasem opór styków, cienkie przewody i słabe połączenia mogą powodować spadki napięcia, nagrzewanie i niestabilność pracy. Przy większych obciążeniach lepiej wybierać modele o pewniejszych stykach i przewodach dopasowanych do zastosowania.
Baterie alkaliczne czy akumulatory NiMH
Dobór koszyka trzeba łączyć z typem ogniw. Dla baterii alkalicznych napięcie początkowe jest wyższe, ale charakterystyka rozładowania inna niż dla akumulatorów. Jeśli urządzenie jest projektowane pod 4 x AA, to w zależności od użytego źródła zasilania można otrzymać około 6 V albo około 4,8 V nominalnie. Dla części modułów to bez znaczenia, dla innych już nie.
Ma to praktyczne konsekwencje. Jeżeli układ ma działać z czujnikiem, mikrokontrolerem i przetwornicą, często wystarczy szeroki zakres wejściowy. Jeżeli jednak zasilane są elementy bardziej wrażliwe, koszyk powinien być częścią całego planu zasilania, a nie dodatkiem kupowanym przy okazji.
Warto też pamiętać, że akumulatory są zwykle cięższe eksploatacyjnie dla styków tylko wtedy, gdy są często wyjmowane i wkładane. Jeżeli urządzenie pracuje cyklicznie i przewidziana jest regularna wymiana pakietu, jakość mechaniczna koszyka będzie ważniejsza niż przy jednorazowym montażu.
Montaż koszyka w obudowie
Sam dobór elektryczny nie wystarczy, jeśli koszyk nie jest stabilnie osadzony. W praktyce spotyka się trzy typowe błędy: montaż na luźnych przewodach bez podparcia, wciskanie koszyka w zbyt ciasną przestrzeń i prowadzenie kabli tak, że zamknięcie obudowy naciska na punkty lutownicze.
Poprawny montaż powinien ograniczać ruch całego elementu. Jeśli koszyk ma pracować wewnątrz urządzenia, dobrze przewidzieć miejsce na wyjęcie ogniw i pozostawić zapas na promień zgięcia przewodów. W serwisie często trafiają urządzenia, w których sam koszyk jest sprawny, ale przewód odrywa się od punktu wyprowadzenia, bo za każdym razem pracuje przy otwieraniu pokrywy.
Jeżeli projekt ma być estetyczny i powtarzalny, warto zwrócić uwagę na sposób prowadzenia przewodów oraz biegunowość oznaczoną na obudowie. To drobiazgi, które upraszczają montaż i późniejszą obsługę. W warunkach warsztatowych oznacza to mniej pomyłek i mniej czasu poświęconego na poprawki.
Kiedy prosty koszyk wystarczy, a kiedy nie
Do szkolnych projektów, prostych zabawek, modułów testowych i układów o małym poborze zwykły koszyk będzie wystarczający. Liczy się wtedy szybkie uruchomienie i łatwa wymiana źródła zasilania. Nie ma sensu przesadzać z parametrami, jeśli układ działa stacjonarnie i nie jest narażony na intensywne użytkowanie.
Są jednak sytuacje, w których lepiej od razu wybrać solidniejszy wariant albo inne rozwiązanie zasilania. Dotyczy to urządzeń pracujących cyklicznie w terenie, sprzętu serwisowego, projektów montowanych w obudowach zamkniętych na stałe oraz układów o większym poborze prądu. W takich zastosowaniach liczy się nie tylko sama obecność napięcia, ale stabilność kontaktu przez cały czas pracy.
To samo dotyczy zakupów do firmy lub warsztatu. Jeśli komponent ma być używany powtarzalnie, koszt jednostkowy jest ważny, ale równie ważna jest powtarzalność wykonania. Z punktu widzenia zaopatrzenia lepiej pracować na jednym sprawdzonym typie koszyka niż każdorazowo dobierać zamiennik o nieco innych wymiarach i przewodach.
Najczęstsze błędy przy wyborze
Najczęściej problemem jest niedopasowanie napięcia do elektroniki, a nie zły rozmiar samego koszyka. Zaraz za tym pojawia się pomijanie wymiarów zewnętrznych oraz zakładanie, że każdy uchwyt AA nadaje się do tych samych obciążeń. W praktyce to właśnie takie uproszczenia powodują późniejsze przeróbki.
Drugim częstym błędem jest brak uwzględnienia sposobu użytkowania. Koszyk kupiony do testów na stole nie musi sprawdzić się w urządzeniu, które trafia do klienta albo pracuje codziennie w warsztacie. Trzecia kwestia to zbyt mała uwaga poświęcona przewodom i punktom połączeń. Jeśli reszta układu jest wykonana porządnie, szkoda tracić niezawodność na najprostszym elemencie zasilania.
W ofercie technicznej takie akcesoria często wybiera się razem z przewodami, złączami, obudową i elementami montażowymi. I słusznie, bo dopiero wtedy widać, czy cały zestaw jest ze sobą zgodny. W ABC-RC właśnie takie podejście zwykle daje najlepszy efekt – mniej przypadkowych wyborów i mniej problemów przy uruchomieniu.
Dobrze dobrany koszyk na baterie AA nie zwraca na siebie uwagi, bo po prostu działa. I właśnie o to chodzi w każdym porządnym projekcie – żeby zasilanie było przewidywalne, montaż prosty, a urządzenie gotowe do pracy bez wracania do podstawowych elementów.
