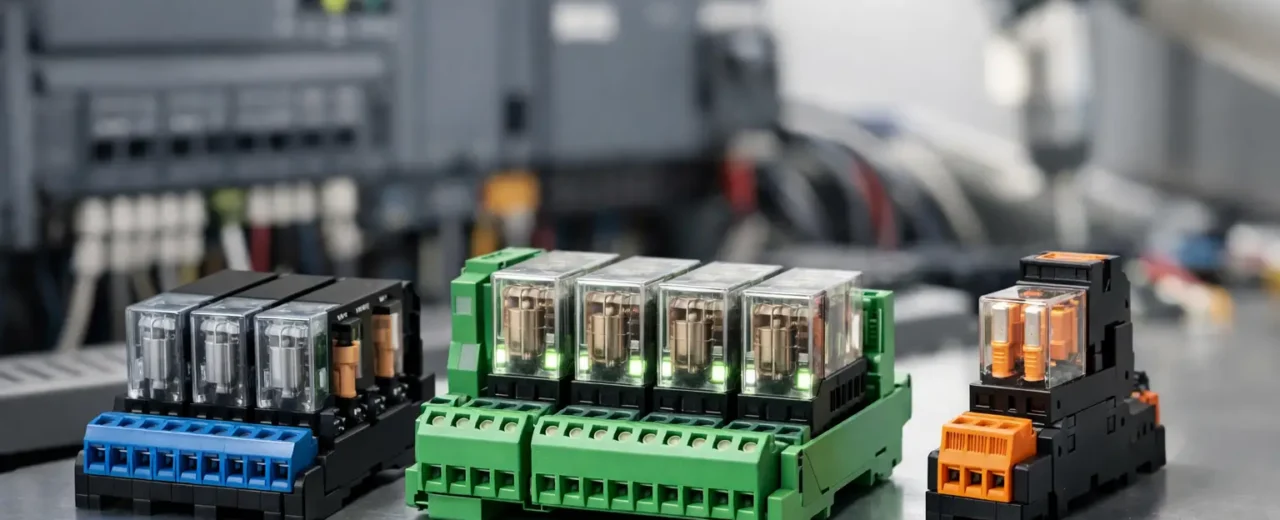

Sterownik może pracować na 3,3 V lub 5 V, a urządzenie wykonawcze wymagać załączenia obwodu 230 V AC, elektrozaworu 24 V DC albo silnika przez stycznik. Moduły przekaźnikowe do automatyki rozwiązują ten problem w prosty sposób: sygnał sterujący uruchamia styk, który może przełączać niezależny obwód. To element często niewielki, ale jego błędny dobór potrafi powodować zakłócenia, sklejanie styków, przypadkowe załączanie odbiornika albo szybsze zużycie całej instalacji.
Dla warsztatu, instalatora i osoby budującej projekt na Arduino lub PLC przekaźnik nie jest wyłącznie „włącznikiem sterowanym sygnałem”. Trzeba rozpatrywać go razem z rodzajem obciążenia, napięciem zasilania, sposobem montażu oraz zabezpieczeniami. Dopiero wtedy moduł będzie działał przewidywalnie i da się go łatwo serwisować.
Co robi moduł przekaźnikowy w układzie automatyki?
Przekaźnik elektromagnetyczny ma cewkę i zestaw styków. Podanie napięcia na cewkę powoduje zmianę położenia styków, a więc otwarcie lub zamknięcie obwodu odbiornika. W module znajdują się zwykle także elementy pomocnicze: tranzystor sterujący, dioda zabezpieczająca cewkę, rezystory, sygnalizacja LED oraz zaciski śrubowe lub listwy pinowe.
Największą praktyczną zaletą jest galwaniczne rozdzielenie strony sterującej od strony wykonawczej. Mikrokontroler, sterownik programowalny, czujnik lub wyjście systemu alarmowego może sterować odbiornikiem pracującym na innym napięciu. W wielu modułach izolacja jest dodatkowo wsparta transoptorem, który ogranicza bezpośrednie przenoszenie zakłóceń między obwodami.
Nie każdy moduł z transoptorem zapewnia jednak pełną izolację całego układu. Jeśli zasilanie części wejściowej i cewki jest wspólne, masa może nadal łączyć oba tory. Warto sprawdzić schemat połączeń, obecność osobnych zacisków zasilania oraz zwory JD-VCC/VCC. To szczególnie istotne przy sterowaniu z wrażliwych układów 3,3 V albo w instalacjach narażonych na zakłócenia.
Jak dobrać moduły przekaźnikowe do automatyki
Dobór warto zacząć od odbiornika, nie od sterownika. Inne wymagania ma taśma LED, inne pompa, siłownik, grzałka czy zawór elektromagnetyczny. Parametr zapisany na obudowie przekaźnika, na przykład 10 A przy 250 V AC, nie oznacza automatycznie, że moduł bezpiecznie obsłuży każdy odbiornik pobierający 10 A.
Napięcie cewki i poziom sterowania
Popularne moduły występują w wersjach z cewką 5 V, 12 V i 24 V DC. Napięcie cewki musi odpowiadać napięciu podawanemu na zasilanie modułu. Nie należy zasilać wersji 5 V z 12 V „na chwilę do testu”, ponieważ zwykle kończy się to uszkodzeniem cewki lub elektroniki sterującej.
Osobną sprawą jest poziom sygnału na wejściu IN. Moduł 5 V może być zasilany napięciem 5 V, lecz nie zawsze prawidłowo reagować na stan wysoki 3,3 V z ESP32, Raspberry Pi Pico czy innego układu logicznego. Należy sprawdzić, czy wejście jest wyzwalane stanem niskim, czy wysokim oraz jakie napięcie producent podaje jako próg zadziałania.
Wejścia aktywne stanem niskim są bardzo częste. W takim układzie przekaźnik załącza się po podaniu masy na wejście sterujące. Jest to poprawne rozwiązanie, ale może zaskoczyć podczas uruchomienia: po restarcie mikrokontrolera piny GPIO bywają chwilowo w stanie niskim lub wysokiej impedancji. Jeżeli sterowany jest zamek, pompa albo obwód oświetlenia, warto przewidzieć rezystory podciągające i przetestować zachowanie układu po zaniku zasilania.
Liczba kanałów i układ styków
Moduły jedno-, dwu-, cztero-, ośmio- i wielokanałowe pozwalają sterować kilkoma obwodami z jednej płytki. Więcej kanałów upraszcza montaż w szafce lub obudowie, ale wymaga uporządkowanego okablowania. Przy większej liczbie wyjść dobrze jest oznaczyć przewody, zastosować odpowiednie tulejki oraz zostawić dostęp do zacisków na późniejszy pomiar i serwis.
Najbardziej uniwersalny jest styk przełączny COM-NO-NC. COM to styk wspólny, NO jest normalnie otwarty, a NC normalnie zamknięty. Konfiguracja NO sprawdza się, gdy urządzenie ma być wyłączone bez sygnału sterującego. NC stosuje się tam, gdzie odbiornik powinien pracować w stanie spoczynkowym lub gdy projekt wymaga określonej logiki awaryjnej.
Trzeba przy tym pamiętać, że przekaźnik nie zastępuje przemyślanego układu bezpieczeństwa. W instalacjach odpowiedzialnych za ochronę osób, maszyny, ogrzewanie lub dostęp do obiektu stosuje się rozwiązania dobrane do wymaganej kategorii bezpieczeństwa, a nie zwykły moduł hobbystyczny.
Obciążenie rezystancyjne, indukcyjne i pojemnościowe
Grzałka, żarówka tradycyjna czy prosty element oporowy to obciążenia relatywnie łatwe dla styków. Silnik, pompa, transformator, stycznik i elektrozawór są bardziej wymagające. W chwili wyłączenia obciążenie indukcyjne generuje przepięcia, a podczas startu może pobierać znacznie większy prąd niż w pracy ustalonej.
Przy cewkach DC stosuje się diodę gaszącą równolegle do cewki, przy zachowaniu właściwej polaryzacji. Dla obwodów AC często wykorzystuje się warystory albo układy RC, dobierane do napięcia i rodzaju odbiornika. Zabezpieczenia ograniczają iskrzenie na stykach, zmniejszają emisję zakłóceń i wydłużają trwałość przekaźnika.
Jeśli przekaźnik ma załączać silnik, pompę lub grzałkę o większej mocy, rozsądniej użyć go do sterowania cewką stycznika. Moduł realizuje wtedy sterowanie niskoprądowe, a stycznik przejmuje obciążenie wykonawcze. Takie rozwiązanie jest łatwiejsze do rozbudowy i bezpieczniejsze dla styków modułu.
Montaż, zasilanie i porządek w przewodach
Moduł przekaźnikowy powinien być zamontowany w miejscu chronionym przed przypadkowym dotknięciem, pyłem przewodzącym, wilgocią i naprężeniem przewodów. Płytka prototypowa jest dobra na etap testów, ale w docelowym urządzeniu warto zastosować obudowę, szynę DIN z odpowiednim adapterem albo płytę montażową.
Przewody sygnałowe prowadzi się możliwie daleko od przewodów zasilających silniki i obwody 230 V AC. Wspólne prowadzenie ich w jednym wiązce może wprowadzać zakłócenia do wejść sterownika. Przy dłuższych odcinkach pomagają skręcone pary, ekranowanie w uzasadnionych przypadkach oraz właściwe prowadzenie masy.
Zasilacz również musi mieć zapas prądowy. Pobór pojedynczej cewki przekaźnika bywa niewielki, lecz moduł ośmiokanałowy przy jednoczesnym załączeniu wszystkich wyjść może wyraźnie obciążyć zasilanie. Gdy ten sam zasilacz zasila sterownik, czujniki i przekaźniki, spadek napięcia może powodować reset mikrokontrolera. Rozdzielenie zasilania części logicznej i wykonawczej jest często prostszym rozwiązaniem niż późniejsze szukanie niestabilności.
Kiedy wybrać przekaźnik, a kiedy inne wyjście?
Moduł przekaźnikowy jest dobrym wyborem, gdy potrzebne jest przełączanie AC lub DC, odseparowanie obwodów i prosta diagnostyka stanu wyjścia. Słychać jego pracę, stan można często odczytać z diody LED, a wymiana uszkodzonego modułu nie wymaga skomplikowanej konfiguracji.
Nie będzie jednak najlepszy w każdym zastosowaniu. Przy bardzo częstym przełączaniu, sterowaniu PWM, cichym działaniu albo wysokiej liczbie cykli lepszy może być tranzystor MOSFET, przekaźnik półprzewodnikowy SSR lub wyjście tranzystorowe PLC. SSR dobrze sprawdza się w niektórych obwodach AC, ale może mieć prąd upływu i wydzielać ciepło. MOSFET jest wydajny dla obciążeń DC, lecz wymaga prawidłowego doboru parametrów, chłodzenia i zabezpieczenia przed przepięciami.
Praktyczna kontrola przed uruchomieniem
Przed podłączeniem odbiornika warto sprawdzić miernikiem, czy COM, NO i NC działają zgodnie z oczekiwaną logiką. Następnie należy uruchomić sam moduł z obciążeniem testowym o małej mocy, obserwując diody sygnalizacyjne i reakcję sterownika. Dopiero potem można podłączyć docelowy odbiornik.
W instalacjach sieciowych konieczne są właściwy przekrój przewodów, bezpiecznik lub wyłącznik nadprądowy dobrany do obwodu, pewne zaciski oraz obudowa ograniczająca dostęp do części pod napięciem. Prace przy 230 V AC powinny wykonywać osoby mające odpowiednią wiedzę i uprawnienia wymagane dla danego zakresu prac.
Dobry moduł przekaźnikowy to taki, którego parametry odpowiadają realnemu obciążeniu, a nie tylko opisowi na froncie płytki. Warto od razu dobrać także przewody, złącza, elementy ochronne i obudowę – wtedy gotowy układ będzie wygodny w montażu, czytelny podczas pomiarów i gotowy na późniejszą rozbudowę.
