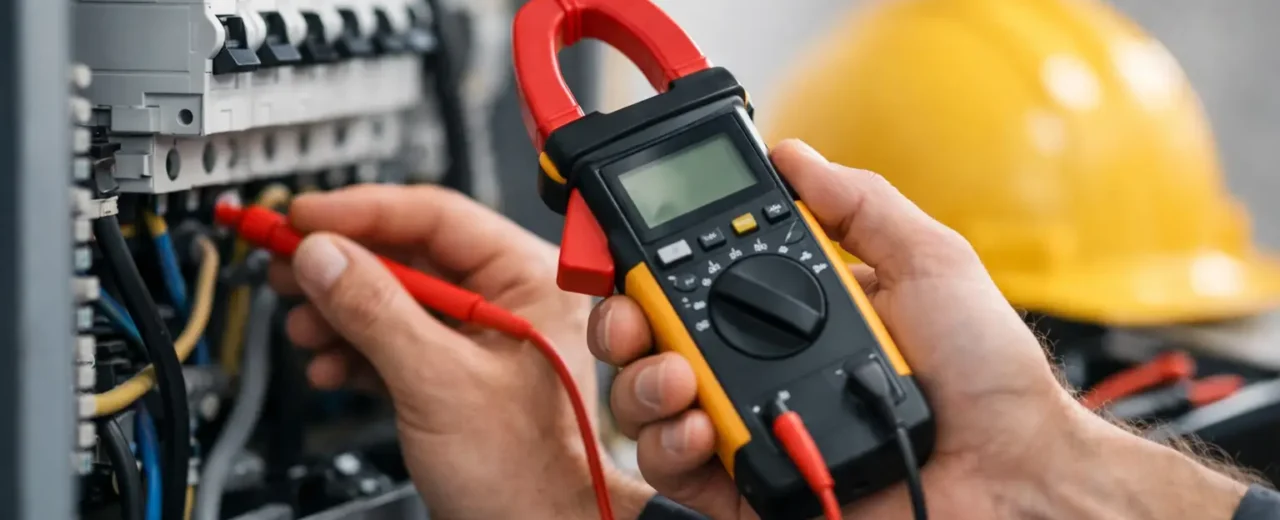

Miernik cęgowy, który pokazuje 0,00 A na nieobciążonym przewodzie, nie musi być sprawny. Równie dobrze może mieć źle wyzerowany czujnik, zabrudzone powierzchnie szczęk albo problem z pomiarem prądu stałego. Rzetelny test miernika cęgowego powinien obejmować nie tylko odczyt na wyświetlaczu, lecz także stan mechaniczny, reakcję na znane obciążenie i podstawowe funkcje dodatkowe.
Dla instalatora, serwisanta czy osoby wykonującej projekty DIY miernik cęgowy ma skracać diagnostykę. Umożliwia pomiar prądu bez rozpinania obwodu, ale tylko wtedy, gdy jest poprawnie użyty i daje wiarygodne wyniki. Kilka prostych prób wykonanych przed wyjazdem na serwis lub rozpoczęciem pomiarów w rozdzielnicy pozwala uniknąć błędnej diagnozy.
Co sprawdzić przed uruchomieniem miernika
Zacznij od oględzin. Obudowa nie powinna mieć pęknięć, śladów przegrzania ani odkształceń przy szczękach. Sprawdź, czy dźwignia otwiera cęgi płynnie i czy po zwolnieniu szczęki zamykają się całkowicie. Nawet niewielka szczelina pomiędzy ich powierzchniami może pogorszyć dokładność, szczególnie przy małych prądach i pomiarze DC.
Powierzchnie styku szczęk muszą być czyste. Pył metalowy, opiłki, smar lub rdza mogą zakłócać zamknięcie obwodu magnetycznego. Do czyszczenia użyj suchej, miękkiej szmatki. Nie skrob powierzchni ostrym narzędziem i nie stosuj agresywnych środków, które mogłyby uszkodzić izolację lub oznaczenia.
Następnie oceń stan przewodów pomiarowych, jeśli miernik obsługuje pomiar napięcia, rezystancji albo ciągłości. Izolacja powinna być elastyczna, bez przetarć i pęknięć, a końcówki dobrze osadzone. W urządzeniach pracujących przy instalacjach istotne są również czytelne oznaczenia kategorii pomiarowej CAT oraz maksymalnego napięcia. Nie należy przekraczać parametrów deklarowanych przez producenta ani traktować kategorii bezpieczeństwa jako dodatku marketingowego.
Włącz miernik i zweryfikuj baterię. Symbol niskiego poziomu zasilania nie zawsze powoduje natychmiastowe wyłączenie urządzenia, ale może pogorszyć stabilność wskazań. W sprzęcie używanym zawodowo warto mieć w torbie zapasową baterię oraz komplet sprawnych przewodów pomiarowych.
Test miernika cęgowego na znanym obciążeniu
Najprostsza metoda polega na porównaniu wyniku z prądem, którego wartość można oszacować lub zmierzyć drugim, sprawdzonym przyrządem. Do testu prądu przemiennego dobrze nadaje się odbiornik rezystancyjny o znanej mocy, na przykład grzejnik, czajnik elektryczny albo żarówka halogenowa. W przypadku odbiorników elektronicznych wynik może zmieniać się zależnie od przebiegu prądu, dlatego test bywa mniej jednoznaczny.
Jeżeli znasz moc urządzenia i napięcie zasilania, orientacyjny prąd można obliczyć ze wzoru I = P / U. Odbiornik o mocy 1000 W przy napięciu około 230 V powinien pobierać w przybliżeniu 4,35 A. Rzeczywisty wynik może różnić się od obliczeń ze względu na tolerancję napięcia, charakter obciążenia oraz klasę dokładności miernika. Nie oczekuj laboratoryjnej zgodności od podstawowego modelu warsztatowego, ale różnica rzędu kilkudziesięciu procent wymaga wyjaśnienia.
Podczas pomiaru obejmij cęgami tylko jeden przewód. W przewodzie wielożyłowym, gdy wewnątrz szczęk znajdzie się jednocześnie faza i przewód neutralny, pola magnetyczne w dużej mierze się znoszą. Miernik wskaże wtedy wartość bliską zeru mimo działającego odbiornika. To jeden z najczęstszych błędów przy pierwszych pomiarach na przedłużaczach i kablach zasilających.
Przewód najlepiej prowadzić możliwie centralnie w otworze cęgów. Przy wysokich prądach i standardowych szczękach położenie ma zwykle niewielki wpływ, ale przy niskich wartościach oraz urządzeniach o ograniczonej dokładności różnice mogą być zauważalne. Nie dociskaj szczęk ręką w trakcie pomiaru i nie poruszaj przewodem bez potrzeby.
Jak sprawdzić małe prądy AC
Jeżeli badany prąd jest zbyt mały, aby ocenić wskazanie, można wykonać kilka zwojów pojedynczym przewodem przez cęgi. Miernik mierzy wtedy sumę prądów objętych przewodników. Gdy przez szczęki przeprowadzisz przewód dziesięć razy, a urządzenie pokaże 2 A, rzeczywisty prąd wynosi około 0,2 A.
Metoda ze zwojami jest przydatna przy testowaniu zasilaczy, urządzeń w stanie czuwania i małych odbiorników warsztatowych. Zwoje nie mogą się wzajemnie znosić magnetycznie, dlatego wszystkie powinny przechodzić przez szczęki w tym samym kierunku. Nie stosuj tej techniki, gdy przewód jest zbyt krótki, napięty lub uszkodzony.
Pomiar prądu stałego i funkcja ZERO
Miernik cęgowy do DC wykorzystuje zwykle czujnik Halla. Taki pomiar jest bardzo użyteczny przy akumulatorach, instalacjach samochodowych, panelach fotowoltaicznych i zasilaniu urządzeń 12 V lub 24 V, ale wymaga większej dyscypliny niż pomiar AC.
Przed objęciem przewodu zamknij puste szczęki i użyj funkcji ZERO albo REL, jeśli jest dostępna. Wskazanie powinno zostać wyzerowane. Następnie obejmij jeden przewód i sprawdź kierunek prądu. Część mierników pokaże wartość ze znakiem minus, gdy przepływ jest przeciwny do oznaczenia na cęgach. Nie jest to błąd – pomaga rozróżnić ładowanie i rozładowywanie akumulatora.
Po zmianie zakresu, przejściu z ciepłego pomieszczenia do chłodnego garażu lub przy zauważalnym dryfie wskazań wyzeruj urządzenie ponownie. Jeśli pusty miernik po kilku próbach nadal pokazuje zmienną wartość, a szczęki są czyste i domknięte, nie należy opierać na nim pomiarów wymagających precyzji.
Funkcje dodatkowe, które warto zweryfikować
Przyrząd cęgowy często zastępuje podstawowy multimetr, dlatego sprawdź również napięcie AC i DC, rezystancję, test diody oraz ciągłość obwodu. Do kontroli ciągłości można użyć krótkiego, nieuszkodzonego przewodu. Brzęczyk powinien reagować szybko po zetknięciu sond. Opóźnienie, przerywany sygnał lub brak reakcji mogą wynikać z uszkodzonych przewodów, zabrudzonych gniazd albo rozładowanej baterii.
Pomiar napięcia przetestuj na znanym źródle o bezpiecznych parametrach, na przykład baterii 1,5 V lub zasilaczu warsztatowym. W przypadku gniazda sieciowego pracuj wyłącznie sprawnymi sondami, zachowaj właściwy zakres i nie dotykaj metalowych części końcówek. Sam fakt, że miernik ma funkcję wykrywania napięcia bezdotykowego NCV, nie zastępuje pomiaru napięcia sondami ani procedur potwierdzania braku napięcia w instalacji.
W modelach z funkcją True RMS warto sprawdzić zachowanie na odbiorniku elektronicznym, na przykład zasilaczu impulsowym. Taki miernik lepiej radzi sobie z przebiegami odkształconymi niż konstrukcja reagująca na wartość średnią, ale nadal obowiązują ograniczenia pasma, zakresu i deklarowanej dokładności. Do prostych obciążeń rezystancyjnych różnica może być mało widoczna, natomiast w serwisie elektroniki oraz automatyki funkcja True RMS jest często uzasadniona.
Kiedy wynik testu jest niewiarygodny
Nieprawidłowy odczyt nie zawsze oznacza uszkodzenie miernika. Najpierw wyklucz błędy metody. Typowe przyczyny to objęcie obu żył przewodu, niedomknięte cęgi, brak zerowania w pomiarze DC, pomiar prądu poniżej rozdzielczości urządzenia oraz użycie złej funkcji AC/DC.
Równie częsty problem to próba pomiaru prądu rozruchowego miernikiem bez funkcji INRUSH. Silnik, sprężarka czy zasilacz mogą przez krótki czas pobrać prąd znacznie wyższy od prądu pracy. Standardowy odczyt może tego nie zarejestrować albo pokaże wartość przypadkową zależnie od momentu wykonania pomiaru. Do takich zastosowań potrzebny jest miernik z odpowiednią funkcją i właściwą szybkością próbkowania.
Warto też rozróżniać pomiar orientacyjny od pomiaru odbiorczego lub kontrolnego, który podlega wymaganiom procedur firmowych. Jeśli wynik ma decydować o bezpieczeństwie instalacji, rozliczeniu energii albo dopuszczeniu urządzenia do pracy, potrzebny może być przyrząd o określonej klasie, udokumentowanej kontroli i aktualnej kalibracji.
Dobór miernika do dalszej pracy
Po wykonaniu testu łatwiej ocenić, czy obecny model odpowiada zadaniom. Do prostych prac przy instalacjach jednofazowych wystarczą zwykle pomiar AC, napięcie, ciągłość i odpowiednia kategoria bezpieczeństwa. Przy akumulatorach, instalacjach DC i fotowoltaice potrzebny jest pomiar prądu stałego z wygodnym zerowaniem. Serwis automatyki, napędów oraz zasilaczy skorzysta z True RMS, pomiaru rozruchu, częstotliwości i małych zakresów prądowych.
W ABC-RC przy kompletowaniu wyposażenia stanowiska warto traktować miernik cęgowy jako element całego zestawu: razem ze sprawnymi przewodami pomiarowymi, sondami, zasilaczem warsztatowym, przewodami instalacyjnymi i organizerem na drobne akcesoria. Przyrząd jest użyteczny wtedy, gdy można od razu bezpiecznie potwierdzić jego wskazanie na znanym obwodzie. Taki nawyk zajmuje kilka minut, a przy kolejnej usterce może oszczędzić godzinę szukania problemu w niewłaściwym miejscu.
