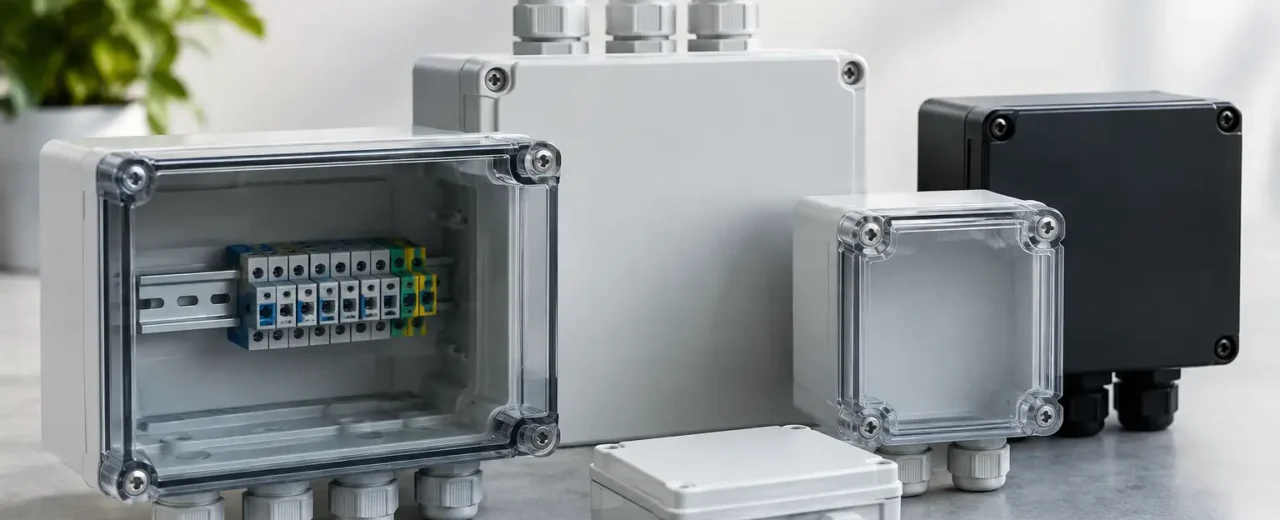

Obudowy hermetyczne nie są uniwersalnym pudełkiem na elektronikę. To element instalacji, który ma chronić sterownik, zasilacz, złącza, moduł pomiarowy albo połączenia przewodów przed warunkami panującymi w miejscu pracy. Błąd przy doborze zwykle wychodzi dopiero po montażu: przez źle dobrany dławik dostaje się wilgoć, pokrywa nie mieści przewodów, a tworzywo nie radzi sobie z temperaturą lub promieniowaniem UV.
Przy zakupie warto ocenić nie tylko zewnętrzne wymiary obudowy. Liczy się również deklarowany stopień ochrony IP, materiał, sposób mocowania, miejsce na aparaturę i szczelność wszystkich później wykonanych przepustów. Dobrze dobrana obudowa upraszcza serwis oraz ogranicza ryzyko przypadkowego uszkodzenia układu.
Kiedy obudowa hermetyczna jest potrzebna
Obudowy o podwyższonej szczelności stosuje się wszędzie tam, gdzie elektronika lub połączenia elektryczne są narażone na pył, zachlapanie, okresową wilgoć albo kontakt z zabrudzeniami warsztatowymi. Dotyczy to między innymi instalacji zewnętrznych, automatyki bramowej, sterowania oświetleniem, układów pomiarowych, rozdzielania przewodów, urządzeń w garażu i elementów maszyn.
W projekcie DIY obudowa hermetyczna przydaje się także wtedy, gdy gotowy moduł będzie pracował poza biurkiem czy pracownią. Czujnik temperatury na zewnątrz, sterownik pompy, moduł Arduino w szklarni lub zasilanie oświetlenia LED wymagają ochrony nie tylko przed wodą. Pył, kondensacja pary wodnej i przypadkowe dotknięcie przewodów mogą być równie istotnym problemem.
Nie każda aplikacja wymaga najwyższego stopnia ochrony. W suchym pomieszczeniu technicznym, w którym obudowa jest osłonięta i nie ma ryzyka zalania, nadmiernie szczelna konstrukcja może utrudnić chłodzenie elektroniki oraz podnieść koszt montażu. Dobór powinien wynikać z realnych warunków, a nie wyłącznie z założenia, że wyższe IP zawsze będzie lepsze.
Stopień IP – co faktycznie określa
Oznaczenie IP składa się z dwóch cyfr. Pierwsza informuje o ochronie przed dostępem do części niebezpiecznych i przed wnikaniem ciał stałych, druga dotyczy wody. Przykładowo IP54 oznacza ograniczoną ochronę przed pyłem i zabezpieczenie przed bryzgami wody, natomiast IP65 odnosi się do pyłoszczelności oraz ochrony przed strugami wody.
W praktyce deklaracja producenta dotyczy kompletnej obudowy w określonej konfiguracji. Jeżeli w pokrywie zostanie wykonany otwór pod przełącznik, złącze panelowe lub przewód, szczelność całego zestawu zależy już od użytego elementu i jakości montażu. Samo zastosowanie obudowy IP65 nie zapewni IP65 po wprowadzeniu kabla przez otwór bez odpowiedniego dławika.
Warto też odróżnić zachlapanie od zanurzenia. Obudowa przeznaczona do pracy na elewacji, pod zadaszeniem lub przy maszynie nie musi być odpowiednia do stałego kontaktu z wodą. Jeśli urządzenie może znaleźć się w studzience, na łodzi, przy instalacji wodnej albo w miejscu okresowo zalewanym, wymagania trzeba określić znacznie dokładniej.
Szczelność zależy od całego toru montażowego
Pokrywa z uszczelką jest tylko jednym elementem ochrony. Znaczenie mają także dławiki kablowe dobrane do średnicy przewodu, zaślepki wolnych otworów, uszczelki pod złączami oraz prawidłowo dokręcone śruby. Przewód nie powinien być zbyt cienki względem zakresu zacisku dławika, ponieważ wtedy uszczelka nie obejmie go prawidłowo.
Przy większej liczbie przewodów wygodniej jest zaplanować ich wejście na jednej ściance obudowy. Ułatwia to prowadzenie instalacji, zachowanie promieni gięcia oraz późniejszą kontrolę połączeń. Jeżeli przewody są narażone na szarpanie, dławik powinien pełnić również funkcję odciążenia mechanicznego, a nie tylko bariery dla wilgoci.
Materiał obudowy a warunki pracy
Najczęściej spotykane są obudowy z tworzyw sztucznych, ponieważ są lekkie, odporne na korozję i łatwe w obróbce. Rodzaj tworzywa wpływa jednak na trwałość, temperaturę pracy, odporność udarową i zachowanie w środowisku zewnętrznym.
ABS sprawdza się w wielu zastosowaniach wewnętrznych, szczególnie w urządzeniach warsztatowych, prostych sterownikach i projektach elektronicznych. Jest łatwy do wiercenia i obróbki, ale przy długiej ekspozycji na słońce może nie być najlepszym wyborem. Do instalacji narażonych na warunki atmosferyczne częściej wybiera się tworzywa o lepszej odporności na UV, takie jak poliwęglan lub odpowiednio dobrany polipropylen.
Poliwęglan jest ceniony tam, gdzie potrzebna jest wyższa odporność mechaniczna, a czasem także przezroczysta pokrywa pozwalająca odczytać stan kontrolek bez otwierania obudowy. Trzeba jednak pamiętać, że przezroczystość nie zawsze jest zaletą. W układach zasilających lub sterujących elementy wewnątrz nadal powinny być uporządkowane i zabezpieczone przed przypadkowym dotykiem.
Metalowe obudowy stosuje się wtedy, gdy liczy się wytrzymałość, ekranowanie elektromagnetyczne lub możliwość połączenia z uziemieniem. Wymagają one jednak kontroli korozji, właściwych przepustów oraz starannego zabezpieczenia ostrych krawędzi po obróbce. W wielu standardowych instalacjach elektrycznych obudowa plastikowa będzie prostsza i wystarczająca.
Jak dobrać wymiary bez problemu przy montażu
Wymiary zewnętrzne mówią niewiele o realnej przestrzeni użytkowej. Grubość ścianek, słupki montażowe, uszczelka w pokrywie i promienie narożników zmniejszają miejsce dostępne dla urządzeń. Przed zakupem należy sprawdzić wymiary wewnętrzne oraz głębokość po zamknięciu pokrywy.
Dla małego modułu elektronicznego warto zostawić zapas na przewody, złącza i ewentualną wymianę elementu. Układ, który mieści się na styk, jest trudniejszy do zmontowania i serwisowania. Szczególną uwagę trzeba zwrócić na wysokość kondensatorów, przekaźników, radiatorów oraz wtyków wystających ponad płytkę.
W instalacjach z listwami zaciskowymi lub złączkami istotne jest miejsce na wprowadzenie przewodów i ich łagodne ułożenie. Zbyt płytka obudowa powoduje nacisk pokrywy na kable, a to może uszkodzić izolację lub osłabić szczelność dławika. Przy urządzeniach wymagających serwisu dobrze jest przewidzieć dostęp do zacisków bez demontażu całej instalacji.
Mocowanie elementów wewnątrz
Wiele obudów ma słupki do przykręcenia płytki PCB, pola pod wkręty lub miejsca umożliwiające montaż płyty. To rozwiązanie jest pewniejsze niż przyklejanie modułów taśmą dwustronną, zwłaszcza w urządzeniach przenośnych, narażonych na drgania albo pracujących w podwyższonej temperaturze.
Jeżeli wewnątrz mają znaleźć się elementy o różnych napięciach, trzeba zachować odstępy izolacyjne i uporządkować prowadzenie przewodów. Przewody zasilające, sygnałowe i komunikacyjne nie zawsze powinny biec tym samym torem. W przypadku obwodów sieciowych należy stosować komponenty dobrane do napięcia i obciążenia oraz przestrzegać zasad bezpiecznego montażu.
Otwory, złącza i obróbka obudowy
Najczęstszą modyfikacją jest wykonanie otworów pod dławiki, przełączniki, kontrolki, złącza panelowe lub uchwyty montażowe. Warto rozplanować je przed rozpoczęciem wiercenia, najlepiej z uwzględnieniem położenia elementów wewnętrznych. Otwór umieszczony za blisko narożnika, uszczelki albo słupka montażowego może uniemożliwić prawidłowe zamknięcie obudowy.
Do tworzyw należy dobierać narzędzia, które ograniczają pękanie i nadmierne nagrzewanie materiału. Otwory pod dławiki często wygodnie wykonuje się wiertłem stopniowym, pamiętając o usunięciu zadziorów. Każdy zadzior może przeszkodzić w osadzeniu uszczelki lub uszkodzić izolację przewodu podczas montażu.
Po obróbce obudowę trzeba oczyścić z wiórów. Pozostawione wewnątrz fragmenty tworzywa, metalu lub pyłu mogą powodować problemy z elektroniką, szczególnie przy gęsto rozmieszczonych płytkach i złączach. Przed ostatecznym skręceniem warto wykonać próbne ułożenie wszystkich przewodów i sprawdzić, czy pokrywa domyka się bez używania nadmiernej siły.
Praktyczna kolejność doboru obudowy
Najpierw określ środowisko pracy: wnętrze, warsztat, zadaszona przestrzeń zewnętrzna, pełna ekspozycja na deszcz lub miejsce narażone na mycie. Następnie dobierz wymagany stopień IP oraz materiał odporny na temperaturę, uderzenia i promieniowanie UV, jeśli występuje.
Kolejnym krokiem jest rozłożenie aparatury w rzeczywistych wymiarach, razem z przewodami, dławikami i złączami. Dopiero wtedy można wybrać obudowę o odpowiedniej przestrzeni wewnętrznej. Na końcu należy dopasować osprzęt montażowy – dławiki, zaślepki, śruby, uchwyty, listwy zaciskowe i elementy do mocowania płytki.
W ABC-RC warto traktować obudowę jako część kompletnego zestawu montażowego, a nie pojedynczy produkt. Dopasowanie obudowy, przepustów kablowych, złącz oraz elementów mocujących na etapie zakupu ogranicza poprawki podczas instalacji i pozwala od razu przygotować rozwiązanie gotowe do pracy.
Najlepszy wybór to zwykle nie największa ani najwyżej sklasyfikowana obudowa, lecz taka, która pasuje do środowiska, komponentów i sposobu prowadzenia przewodów. Gdy te trzy elementy są zaplanowane razem, gotowy układ jest łatwiejszy w montażu, szczelniejszy i znacznie wygodniejszy w późniejszym serwisie.
