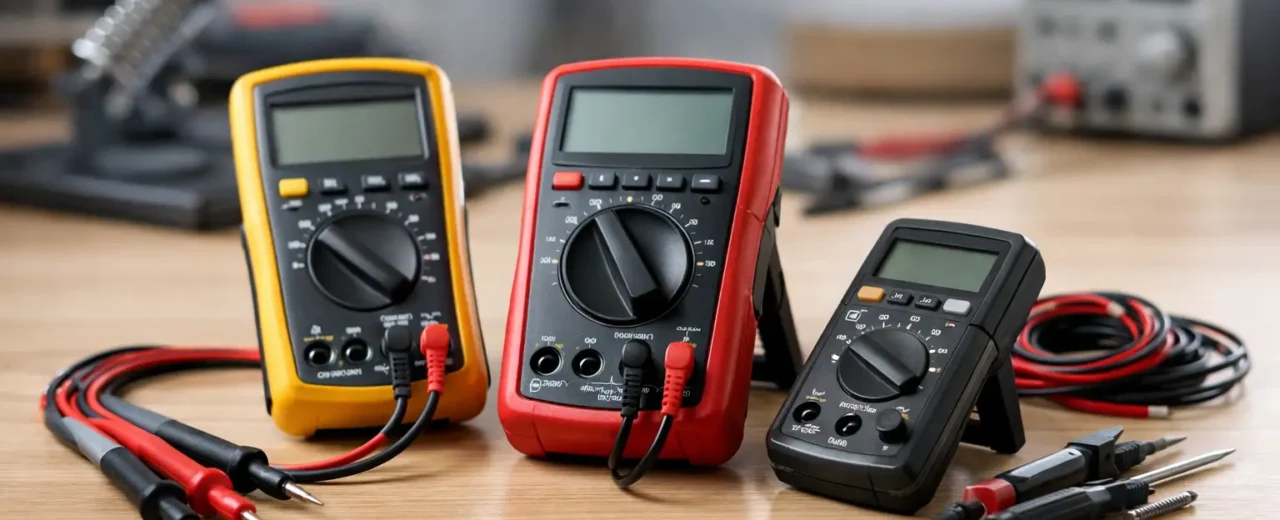

Pierwszy pomiar napięcia w baterii, zasilaczu LED lub układzie Arduino często kończy się tym samym pytaniem: czy wynik jest prawidłowy, czy miernik został dobrze ustawiony? Najlepsze multimetry dla początkujących nie są koniecznie tymi z najdłuższą listą funkcji. Powinny przede wszystkim pozwalać bezpiecznie i czytelnie wykonać podstawowe pomiary, bez zgadywania, do którego gniazda włożyć przewód i jaki zakres wybrać.
Dla osoby uczącej się elektroniki, wykonującej proste naprawy lub kompletującej stanowisko DIY multimetr jest narzędziem pierwszej potrzeby. Pozwala szybko sprawdzić baterię, przewód, bezpiecznik, zasilacz, rezystor czy poprawność połączeń na płytce prototypowej. Źle dobrany model może zniechęcić nieprecyzyjnym odczytem, słabymi przewodami albo niejasną obsługą. Dobrze dobrany zostanie w warsztacie na lata.
Jakie najlepsze multimetry dla początkujących mają cechy
Na start warto wybrać multimetr cyfrowy z automatycznym doborem zakresu, czyli funkcją auto range. Po podłączeniu sond urządzenie samo dobiera odpowiedni zakres dla napięcia, rezystancji lub innego mierzonego parametru. Użytkownik nadal musi wybrać rodzaj pomiaru, ale nie musi zastanawiać się, czy ustawić 2 V, 20 V czy 200 V. To ogranicza liczbę błędów i przyspiesza pracę przy typowych zadaniach.
Równie ważny jest wyraźny wyświetlacz. Duże cyfry, czytelne symbole jednostek i podświetlenie pomagają podczas pracy przy stole, w szafce elektrycznej lub przy serwisowaniu sprzętu. Podświetlenie nie jest funkcją pomiarową, ale w praktyce wpływa na wygodę bardziej niż rozbudowane tryby używane kilka razy w roku.
Dobry model dla początkującego powinien mierzyć napięcie stałe i przemienne, rezystancję oraz natężenie prądu. Przydatny jest też test ciągłości obwodu z sygnałem dźwiękowym i test diod. Taki zestaw wystarcza do większości podstawowych projektów, diagnostyki przewodów, lutowanych połączeń oraz zasilania urządzeń niskonapięciowych.
Podstawowe funkcje, które faktycznie wykorzystasz
Napięcie stałe i przemienne
Pomiar napięcia stałego, oznaczany jako V DC lub V⎓, służy między innymi do kontroli baterii, akumulatorów, modułów Arduino, zasilaczy 5 V i 12 V oraz instalacji niskonapięciowych. Właśnie ten tryb będzie używany najczęściej przez osoby pracujące z elektroniką DIY.
Napięcie przemienne, oznaczane jako V AC lub V~, jest potrzebne przy sprawdzaniu sieciowych źródeł zasilania i urządzeń podłączanych do 230 V. Taki pomiar wymaga większej ostrożności niż praca z baterią. Początkujący nie powinien wykonywać go przypadkowym miernikiem bez właściwej kategorii bezpieczeństwa i sprawnych przewodów pomiarowych.
Test ciągłości i diod
Test ciągłości obwodu informuje sygnałem dźwiękowym, czy dwa punkty są połączone elektrycznie. Jest niezastąpiony przy szukaniu przerwanego kabla, kontroli ścieżek na płytce, sprawdzaniu bezpiecznika lub weryfikacji poprawności lutowania. Nie trzeba wtedy stale patrzeć na ekran, co wyraźnie przyspiesza pracę.
Test diod pomaga w podstawowej kontroli diod LED, diod prostowniczych i niektórych półprzewodników. Nie zastąpi pełnej diagnostyki elementów, ale pozwala wykryć oczywiste zwarcie lub przerwę. Warto pamiętać, że LED o wyższym napięciu przewodzenia nie zawsze zaświeci podczas takiego testu – zależy to od miernika.
Pomiar rezystancji i natężenia
Pomiar rezystancji przydaje się przy identyfikacji rezystorów, kontroli potencjometrów i ocenie stanu niektórych czujników. Przed pomiarem element powinien być odłączony od zasilania, a najlepiej także od reszty obwodu. Pomiar rezystancji w działającym układzie może dać fałszywy wynik lub uszkodzić miernik.
Pomiar prądu jest użyteczny, ale wymaga najwięcej dyscypliny. Multimetr podłącza się wtedy szeregowo, a nie równolegle jak przy pomiarze napięcia. Sonda dodatnia często musi zostać przełożona do osobnego gniazda mA lub 10 A. Pozostawienie jej w tym porcie, a następnie dotknięcie punktów zasilania jak przy pomiarze napięcia, może spowodować zwarcie i przepalenie bezpiecznika w mierniku.
Bezpieczeństwo ważniejsze niż liczba funkcji
Przy wyborze multimetru warto sprawdzić kategorię pomiarową CAT. Określa ona, do jakiego środowiska elektrycznego przeznaczono urządzenie. Do elektroniki niskonapięciowej, baterii, zasilaczy DC i pracy na stole wymagania są inne niż do instalacji budynkowej czy rozdzielnic.
Jeżeli miernik ma służyć również do okazjonalnej kontroli napięcia sieciowego, rozsądnym minimum jest model o jasno podanej kategorii CAT II dla odpowiedniego napięcia. Do prac instalacyjnych i pomiarów w stałej instalacji potrzebna jest wyższa kategoria, zwykle CAT III, dobrana do konkretnego zastosowania. Sama informacja „do 1000 V” nie mówi jeszcze wystarczająco dużo o bezpieczeństwie urządzenia.
Zwróć uwagę na przewody pomiarowe. Powinny mieć elastyczną izolację, pełne wtyki bananowe i osłonięte końcówki sond. Tanie, sztywne przewody z cienkimi końcówkami utrudniają pewny kontakt, a ich deklaracje bezpieczeństwa bywają mniej wiarygodne niż parametry samego multimetru. Do pracy z układami na płytce stykowej praktyczne są dodatkowo przewody zakończone krokodylkami, jednak nie zastępują one sond przy pomiarach wymagających precyzji.
Warto wybrać multimetr z bezpiecznikiem na wejściu prądowym. W modelach przeznaczonych do częstszego użytku spotyka się bezpieczniki ceramiczne o większej zdolności wyłączania. To szczegół, którego nie widać podczas zwykłego pomiaru, ale ma znaczenie przy błędzie podłączenia.
Funkcje dodatkowe: kiedy warto za nie zapłacić
Pomiar pojemności kondensatorów jest wygodny podczas budowy i naprawy prostych układów, ale nie oceni kondensatora kompleksowo. Nie wykryje na przykład pewnie wzrostu ESR, który bywa przyczyną usterek w zasilaczach. Mimo to dla hobbysty to przydatna funkcja pomocnicza.
Pomiar częstotliwości, współczynnika wypełnienia i temperatury jest sensowny, gdy pracujesz z generatorami, sterowaniem PWM, wentylatorami lub modułami elektronicznymi. Nie powinien jednak decydować o zakupie pierwszego urządzenia, jeśli głównym zadaniem będzie sprawdzanie napięć, przewodów i elementów pasywnych.
Funkcja True RMS poprawia wiarygodność pomiaru napięcia przemiennego przy przebiegach innych niż czysta sinusoida, na przykład w niektórych zasilaczach i układach regulacji. Jest wartościowa dla osób pracujących z elektroniką zasilającą i instalacjami, ale przy nauce na bateriach, modułach 5 V oraz prostych zasilaczach laboratoryjnych nie jest warunkiem koniecznym.
Przydatne bywają także zatrzymanie wyniku na ekranie, automatyczne wyłączanie oraz podstawka umożliwiająca ustawienie miernika pod kątem. To drobne elementy, które przy częstym korzystaniu przekładają się na wygodę i mniejszą liczbę pomyłek.
Czego nie wybierać na pierwszy multimetr
Najtańszy miernik bez znanej kategorii bezpieczeństwa może wystarczyć wyłącznie do prostych pomiarów niskonapięciowych na stole. Nie należy traktować go jako uniwersalnego narzędzia do sieci 230 V, akumulatorów samochodowych o dużej wydajności prądowej czy instalacji budynkowych. Oszczędność na urządzeniu pomiarowym ma sens tylko wtedy, gdy zakres zastosowań jest świadomie ograniczony.
Drugą skrajnością jest bardzo rozbudowany model z wieloma trybami, których początkujący nie rozumie. Gęsty przełącznik, niejasne oznaczenia i kilka wejść pomiarowych zwiększają ryzyko złego ustawienia. Lepiej kupić miernik o przejrzystej obsłudze i sprawdzonych podstawowych funkcjach, a specjalistyczne narzędzia dobrać później: miernik cęgowy, tester elementów, oscyloskop lub zasilacz laboratoryjny.
Nie warto też kierować się wyłącznie maksymalną liczbą cyfr na wyświetlaczu. Rozdzielczość jest przydatna, lecz przy naprawach i projektach DIY większe znaczenie mają stabilny odczyt, odpowiednia dokładność, dobre sondy i bezpieczna konstrukcja wejść.
Praktyczny zestaw do pierwszych pomiarów
Sam multimetr nie tworzy jeszcze gotowego stanowiska. Przy nauce elektroniki dobrze mieć pod ręką przewody połączeniowe, krokodylki, płytkę stykową, zestaw rezystorów oraz uporządkowane pojemniki na drobne komponenty. Dzięki temu pomiar jest częścią pracy nad układem, a nie szukaniem pojedynczego elementu po całym stole.
W ABC-RC przy kompletowaniu wyposażenia warto patrzeć na kompatybilność całego zestawu: miernik, przewody, złącza, elementy montażowe i pojemniki do segregacji części. W praktyce sprawne stanowisko skraca diagnostykę znacznie bardziej niż kolejna funkcja ukryta w menu urządzenia.
Na pierwszy multimetr wybierz model cyfrowy z automatycznym zakresem, testem ciągłości, pomiarem napięcia, rezystancji i prądu oraz parametrami bezpieczeństwa dopasowanymi do realnej pracy. Następnie naucz się jednej zasady, która chroni sprzęt i użytkownika: zanim przyłożysz sondy, sprawdź tryb pomiaru, gniazdo przewodu oraz to, czy układ jest zasilany. Taka rutyna jest cenniejsza niż najbardziej rozbudowana specyfikacja.
