Tulejka na przewodzie linkowym nie jest dodatkiem estetycznym. Zapobiega rozchodzeniu się pojedynczych drutów, ułatwia montaż w zaciskach śrubowych i sprężynowych oraz pozwala uzyskać powtarzalny styk. Warto więc wiedzieć, jak zaciskać tulejki kablowe tak, aby połączenie było mechanicznie pewne i miało właściwy przekrój w miejscu zacisku.
Błąd na tym etapie potrafi ujawnić się dopiero po czasie: przewód wysuwa się z zacisku, rośnie rezystancja połączenia albo izolacja zostaje uszkodzona podczas montażu. W warsztacie, szafie sterowniczej i projekcie DIY zasada jest taka sama – tulejkę dobiera się do przewodu, a zaciskarkę do tulejki.
Czym są tulejki kablowe i kiedy ich używać
Tulejki kablowe, nazywane też tulejkami izolowanymi lub końcówkami tulejkowymi, stosuje się przede wszystkim na końcach przewodów wielodrutowych, czyli linek. Metalowa część obejmuje żyły przewodu, a kołnierz z tworzywa ułatwia wprowadzenie kabla i chroni odizolowany odcinek przy nasadzie tulejki.
Najczęściej spotkasz tulejki pojedyncze, przeznaczone dla jednego przewodu, oraz podwójne, do wprowadzenia dwóch linek do jednego zacisku. Wersje podwójne są praktyczne przy rozdziale zasilania, łączeniu przewodów w aparaturze modułowej lub porządkowaniu obwodów sterowania. Nie należy jednak zakładać dwóch przewodów do zwykłej tulejki pojedynczej tylko dlatego, że fizycznie da się je wcisnąć. Taki zacisk zwykle nie jest równomierny.
Tulejki nie zawsze są wymagane. W zaciskach zaprojektowanych specjalnie dla linki można podłączyć przewód bez końcówki, o ile dopuszcza to producent aparatu. W praktyce tulejka nadal ułatwia seryjny montaż, późniejsze przepinanie i utrzymanie porządku w rozdzielnicy. Jest szczególnie przydatna tam, gdzie przewód będzie wielokrotnie odłączany.
Dobór tulejki do przekroju przewodu
Podstawą jest rzeczywisty przekrój żyły, wyrażony w mm². Tulejka 0,75 mm² jest przeznaczona dla przewodu 0,75 mm², a nie dla kabla ocenionego „na oko” jako podobny. Kolory kołnierzy pomagają podczas pracy, ale nie są jedynym pewnym oznaczeniem. W zależności od serii i producenta kolorystyka może odpowiadać różnym systemom oznaczeń.
Istotna jest także długość metalowej części tulejki. Dobiera się ją do głębokości zacisku oraz dostępnego miejsca. Krótka tulejka sprawdzi się w typowych listwach zaciskowych i aparaturze modułowej. Dłuższa może być potrzebna w głębszych zaciskach lub wtedy, gdy przewód musi być prowadzony prosto do wnętrza urządzenia.
Nie wybieraj tulejki większej „dla zapasu”. Za duża tulejka po zaciśnięciu może nie objąć wszystkich drutów wystarczająco mocno. Zbyt mała utrudni wsunięcie linki, a próba dociśnięcia przewodu na siłę może uszkodzić pojedyncze żyły. Jeśli przewód ma nietypową budowę, bardzo miękką izolację albo wyjątkowo dużą liczbę cienkich drutów, warto wykonać próbę na krótkim odcinku.
Tulejka podwójna – przekrój ma znaczenie
W tulejce podwójnej podany przekrój odnosi się zwykle do każdego z dwóch przewodów. Przykładowo tulejka podwójna 2 x 1,5 mm² służy do dwóch linek 1,5 mm². Oba przewody powinny być odizolowane na tę samą długość i wsunięte do końca metalowej części. Jeśli jeden koniec znajdzie się płycej, połączenie nie będzie pracowało równomiernie.
Narzędzie do zaciskania tulejek
Do prawidłowej pracy potrzebna jest zaciskarka do tulejek kablowych, a nie uniwersalne kombinerki ani szczypce do końcówek samochodowych. Różne narzędzia zostawiają różny profil zacisku: kwadratowy, sześciokątny lub trapezowy. W typowych instalacjach i pracach warsztatowych najczęściej stosuje się zaciskarki samonastawne z zapadką, które obejmują tulejkę z czterech stron.
Zacisk kwadratowy dobrze sprawdza się w większości zacisków śrubowych i sprężynowych. Profil sześciokątny bywa przydatny, gdy zależy na równomiernym obciśnięciu obwodu tulejki. Najważniejsze nie jest jednak to, który profil wygląda lepiej, lecz zgodność narzędzia z zakresem przekrojów i jakość uzyskanego zacisku.
Zapadka w zaciskarce ma praktyczną funkcję: ogranicza ryzyko przerwania zaciskania w połowie. W pracy seryjnej daje też powtarzalność. Do okazjonalnych napraw wystarczy porządna ręczna zaciskarka w zakresie używanych przekrojów. Przy częstym przygotowywaniu wiązek lepiej wybrać narzędzie o pewnym prowadzeniu tulejki, wygodnych rękojeściach i dostępnych częściach eksploatacyjnych.
Jak zaciskać tulejki kablowe krok po kroku
Przed rozpoczęciem pracy odłącz obwód od zasilania i upewnij się miernikiem, że na przewodzie nie ma napięcia. Samo wyłączenie zabezpieczenia nie zawsze oznacza brak zasilania, szczególnie w rozbudowanych instalacjach lub urządzeniach serwisowanych wcześniej przez inną osobę.
Najpierw zdejmij izolację na długości odpowiadającej metalowej części tulejki. Najczęściej jest to kilka do kilkunastu milimetrów, zależnie od modelu końcówki. Odcinek odizolowany ma wejść do tulejki w całości, ale nie powinien wystawać z jej przodu. Zbyt długie odizolowanie zostawia odsłoniętą linkę, a zbyt krótkie powoduje, że część zacisku przypada na izolację zamiast na żyły.
Użyj ściągacza izolacji ustawionego do przekroju przewodu. Po zdjęciu izolacji sprawdź, czy nie przecięto lub nie wyrwano pojedynczych drutów. Nie skręcaj linki mocno palcami. Wystarczy delikatnie ją uporządkować, aby wszystkie żyły weszły do tulejki. Mocne skręcenie może zmienić układ drutów i pogorszyć równomierność obcisku.
Wsuń przewód do końca tulejki. Przez przezroczysty kołnierz często można zobaczyć, czy izolacja dochodzi do jego początku. Metalowa część powinna być wypełniona żyłami, a izolacja nie może znaleźć się w strefie przeznaczonej do zacisku.

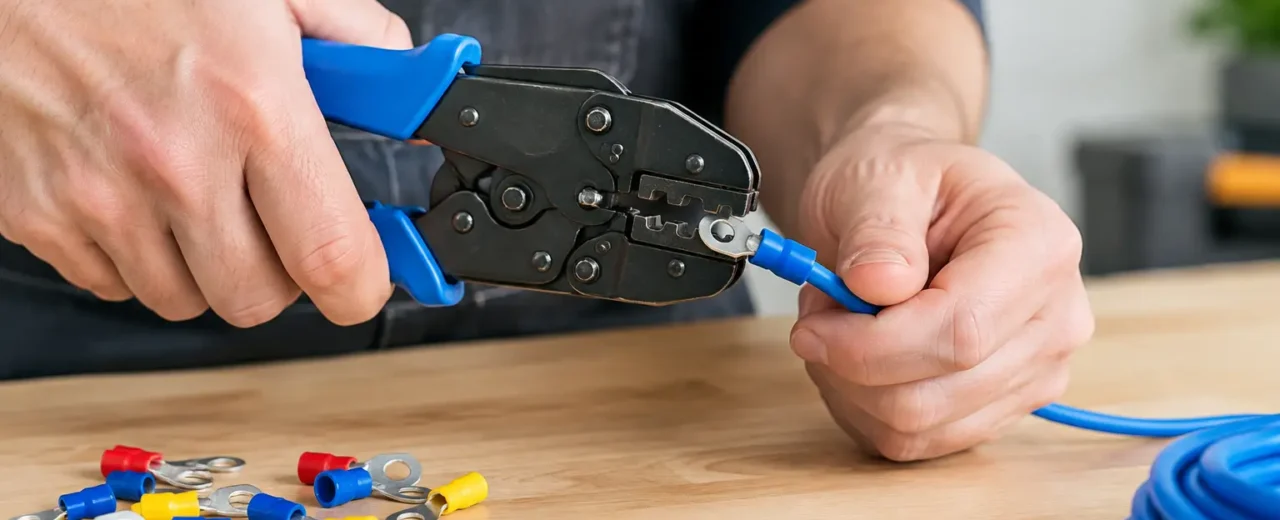

Następnie umieść tulejkę w gnieździe zaciskarki i dociśnij rękojeści do końca cyklu. W przypadku zaciskarki samonastawnej narzędzie dobiera siłę do rozmiaru tulejki, ale nadal trzeba sprawdzić, czy jego zakres obejmuje użyty przekrój. Po zwolnieniu szczypiec obejrzyj połączenie z każdej strony.
Na końcu wykonaj kontrolę mechaniczną. Chwyć przewód i tulejkę, a następnie pociągnij zdecydowanie, lecz bez szarpania. Przewód nie powinien się przesuwać. Test nie zastępuje pomiarów wymaganych w produkcji lub instalacjach objętych procedurami jakości, ale w codziennej pracy szybko wykrywa podstawowe błędy montażowe.
Jak rozpoznać prawidłowy zacisk
Dobrze zaciśnięta tulejka ma równy, symetryczny profil. Nie jest pęknięta, nadmiernie spłaszczona ani przecięta. Kołnierz izolacyjny może być lekko odkształcony przy nasadzie, lecz metalowa część musi pozostać zwarta i stabilna.
Po włożeniu do zacisku aparatu tulejka powinna wejść bez używania nadmiernej siły. Jeśli nie mieści się w otworze, problemem może być zbyt duży przekrój, nieodpowiedni profil zacisku albo źle dobrana końcówka. Nie zmniejszaj jej średnicy przypadkowym doginaniem kombinerkami – przygotuj przewód ponownie na właściwej tulejce.
W połączeniach śrubowych dokręcaj zacisk zgodnie z zaleceniem producenta aparatu. Nawet idealnie zaciśnięta tulejka nie zapewni dobrego styku, jeżeli śruba zostanie niedokręcona. Z kolei zbyt duży moment może uszkodzić zacisk urządzenia lub samą końcówkę.
Najczęstsze błędy podczas zaciskania
Pierwszym błędem jest użycie kombinerków. Tulejka zostaje wtedy zgnieciona punktowo, a nie obciśnięta równomiernie. Drugi to zaciskanie tulejki wraz z izolacją przewodu, co ogranicza kontakt metalowych żył i zmniejsza wytrzymałość połączenia.
Problemem jest też obcinanie wystających drutów po włożeniu przewodu do tulejki. Takie działanie może pozostawić luźne żyły wewnątrz i zmienić przekrój końcówki. Jeżeli przewód został źle przygotowany, bezpieczniej jest odciąć końcówkę, założyć nową tulejkę i wykonać operację od początku.
Nie należy również lutować linki przed zamocowaniem jej w zacisku śrubowym. Cyna z czasem może się odkształcać pod naciskiem, co prowadzi do poluzowania styku. Tulejka zaciśnięta właściwym narzędziem jest rozwiązaniem przeznaczonym właśnie do takich połączeń.
Organizacja stanowiska przy pracy z tulejkami
Przy większej liczbie przewodów liczy się nie tylko sama zaciskarka, ale też porządek. Tulejki warto przechowywać w organizerze z opisanymi przegródkami według przekroju i długości. Dzięki temu łatwiej uniknąć pomyłki między sąsiednimi rozmiarami, na przykład 1,0 i 1,5 mm².
Na stanowisku przydadzą się również precyzyjny ściągacz izolacji, obcinak do przewodów oraz miernik do kontroli obwodu po zakończeniu montażu. W ABC-RC można skompletować takie wyposażenie razem z tulejkami, przewodami i elementami połączeniowymi, co ułatwia utrzymanie jednego standardu pracy.
Dobrze wykonana tulejka nie przyciąga uwagi, bo po prostu działa. To właśnie cel: przewód ma wejść do zacisku pewnie, zachować pełny kontakt i pozostać łatwy do serwisowania wtedy, gdy instalacja będzie wymagała rozbudowy lub naprawy.
