Uszkodzony kondensator potrafi zatrzymać pracę zasilacza, wywołać tętnienia napięcia, resetowanie sterownika albo zakłócenia w układzie audio. Wiedza, jak testować kondensatory miernikiem, pozwala szybko zawęzić przyczynę usterki, ale sam wynik pomiaru trzeba umieć właściwie odczytać. Multimetr sprawdzi wiele typowych przypadków, jednak nie zastąpi testera ESR ani pomiaru wykonywanego pod obciążeniem.
Zanim zaczniesz: bezpieczeństwo i przygotowanie
Kondensator może zachować niebezpieczny ładunek długo po odłączeniu urządzenia od sieci. Dotyczy to szczególnie kondensatorów elektrolitycznych w zasilaczach, falownikach, urządzeniach RTV i układach zasilanych napięciem sieciowym. Nigdy nie zwieraj jego wyprowadzeń śrubokrętem ani przewodem. Taki sposób rozładowania może uszkodzić element, ścieżki PCB, narzędzie, a przy większej energii również spowodować łuk elektryczny.
Bezpieczniej rozładować kondensator przez rezystor o odpowiedniej mocy i wartości, a następnie potwierdzić miernikiem brak napięcia stałego na jego zaciskach. W małych układach niskonapięciowych wystarczy zwykle rezystor od kilku do kilkudziesięciu kiloomów. W obwodach wysokonapięciowych dobór rezystora, przewodów i procedury powinien wynikać z parametrów instalacji oraz zasad obowiązujących w serwisie.
Przed pomiarem odłącz zasilanie urządzenia, rozładuj kondensator i obejrzyj element. Spuchnięta obudowa elektrolitu, wyciek elektrolitu, pęknięcie obudowy, ślady przegrzania lub wyrwany zawór bezpieczeństwa są silnymi przesłankami do wymiany. Kontrola wzrokowa nie wykryje jednak kondensatora o podwyższonym ESR lub obniżonej pojemności, dlatego potrzebny jest pomiar.
Jak testować kondensatory miernikiem w układzie i poza nim
Najbardziej wiarygodny wynik uzyskasz po wylutowaniu kondensatora. Nie zawsze trzeba usuwać cały element z płytki, lecz warto odlutować przynajmniej jedną jego nóżkę. W przeciwnym razie miernik może mierzyć równoległe rezystory, półprzewodniki, inne kondensatory albo fragmenty układu sterującego. Wynik bywa wtedy zaniżony, zawyżony lub całkowicie mylący.
Pomiar w układzie można traktować jako szybki test przesiewowy. Jeśli miernik pokazuje zwarcie na kondensatorze po rozładowaniu, element może być uszkodzony, ale przyczyną równie dobrze może być zwarcie w dalszej części obwodu. Gdy decyzja dotyczy naprawy zasilacza, modułu sterującego lub urządzenia produkcyjnego, pomiar poza układem jest rozwiązaniem bezpieczniejszym diagnostycznie.
Zwróć uwagę na typ elementu. Kondensatory elektrolityczne i tantalowe są zwykle spolaryzowane – mają oznaczone wyprowadzenie dodatnie lub ujemne. Kondensatory ceramiczne, foliowe i większość kondensatorów klasy X oraz Y nie mają polaryzacji. Nie podłączaj spolaryzowanego kondensatora odwrotnie do zewnętrznego źródła napięcia tylko po to, aby go sprawdzić. Może to doprowadzić do jego uszkodzenia.
Pomiar pojemności funkcją CAP
Jeżeli multimetr ma zakres pojemności oznaczony najczęściej jako CAP, Cx lub symbolem kondensatora, jest to podstawowa metoda testu. Najpierw sprawdź wartość nominalną z obudowy. Przykładowo zapis 470 µF 25 V oznacza pojemność 470 mikrofaradów i maksymalne napięcie pracy 25 V. Napięcie nie jest wynikiem pomiaru pojemności, ale ma kluczowe znaczenie przy doborze zamiennika.

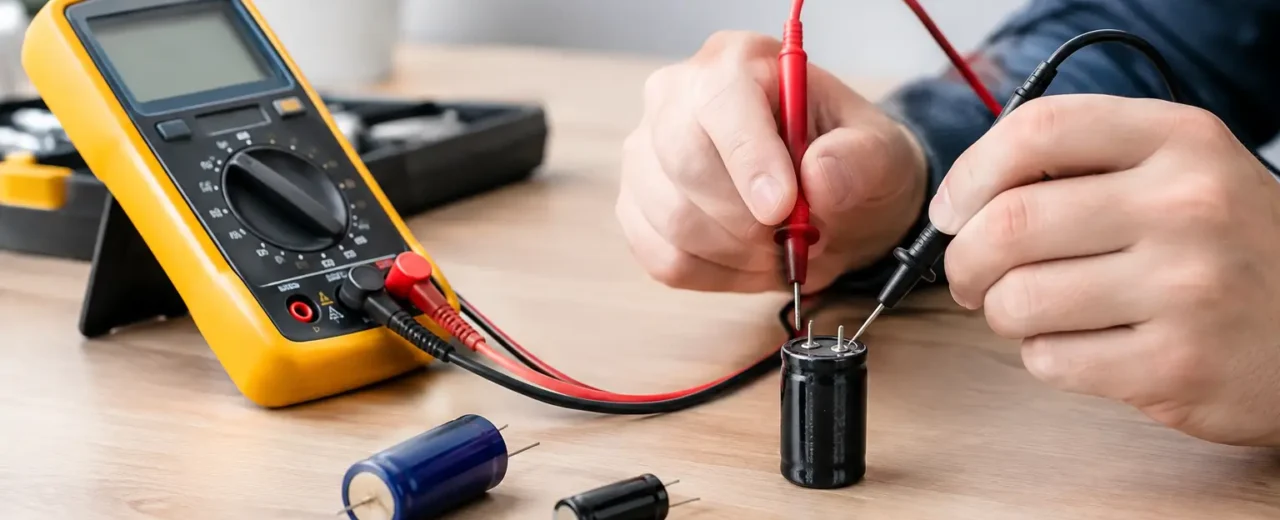

Ustaw zakres automatyczny albo ręczny, większy od spodziewanej wartości. Podłącz sondy do rozładowanego kondensatora i poczekaj na ustabilizowanie odczytu. Przy większych elektrolitach może to potrwać kilka sekund. Porównaj wynik z tolerancją podaną przez producenta, a gdy jej nie znasz, oceń go ostrożnie w odniesieniu do rodzaju komponentu i zastosowania.
Dla wielu elektrolitów typowa tolerancja wynosi ±20%, więc kondensator 1000 µF może nadal mieścić się w specyfikacji przy wyniku zbliżonym do 800 µF. Nie oznacza to automatycznie, że każdy taki element jest sprawny. W zasilaczu impulsowym kondensator może mieć poprawną pojemność, a mimo to powodować niestabilną pracę przez wysoki ESR. Z kolei kondensatory foliowe i ceramiczne często mają węższe tolerancje, zależne od serii i klasy dielektryka.
Bardzo niski wynik, brak wskazania lub odczyt wyraźnie odbiegający od wartości znamionowej zwykle uzasadnia wymianę. Trzeba jednak wykluczyć prozaiczne przyczyny: niedokładny styk sond, źle ustawiony zakres, rozładowany miernik lub pomiar elementu pozostawionego w obwodzie.
Test rezystancji: wykrywanie zwarcia i przerwy
Multimetr bez funkcji pomiaru pojemności nadal pozwala wykonać użyteczny test orientacyjny. Ustaw pomiar rezystancji na wysoki zakres, a następnie przyłóż sondy do wyprowadzeń kondensatora. W przypadku sprawnego kondensatora elektrolitycznego odczyt często zacznie od niższej wartości i będzie stopniowo rósł, aż do bardzo dużej rezystancji lub komunikatu przekroczenia zakresu. Miernik ładuje wtedy kondensator własnym napięciem pomiarowym.
Stała niska rezystancja bliska zeru sugeruje zwarcie. Stałe wskazanie bardzo wysokiej rezystancji od pierwszego momentu może oznaczać przerwę, ale nie jest to pewny werdykt. Małe kondensatory ładują się tak szybko, że prosty multimetr może nie pokazać procesu ładowania. Tak samo zachowują się elementy o bardzo małej pojemności oraz niektóre mierniki z ograniczonym napięciem testowym.
Przy elektrolitach warto powtórzyć próbę po zamianie sond. Krótkotrwała zmiana zachowania jest normalna, ponieważ zmienia się kierunek ładowania. Nie testuj w ten sposób kondensatorów podłączonych do aktywnego układu ani elementów, które mogły pozostać naładowane.
Dlaczego poprawna pojemność nie wystarcza
W praktyce serwisowej częstą przyczyną problemów jest wzrost ESR, czyli zastępczej rezystancji szeregowej. Kondensator z wysokim ESR może nadal mierzyć niemal nominalną pojemność, lecz w zasilaczu nie będzie skutecznie filtrował tętnień. Objawy to między innymi piszczenie przetwornicy, niestabilne napięcie, samoczynne restarty, zakłócenia obrazu oraz nadmierne nagrzewanie elementu.
Zwykły multimetr z funkcją CAP zazwyczaj nie mierzy ESR. Do takiej diagnostyki potrzebny jest miernik ESR lub analizator LCR. To szczególnie przydatne przy kondensatorach low ESR stosowanych w przetwornicach impulsowych, płytach sterowników, sprzęcie komputerowym i modułach LED. Część mierników ESR umożliwia pomiar w układzie, ale nawet wtedy należy uwzględnić elementy połączone równolegle oraz zalecenia producenta przyrządu.
Pomiar upływności także wymaga innej procedury niż zwykły test rezystancji. Profesjonalnie wykonuje się go przy napięciu zbliżonym do napięcia pracy kondensatora, z ograniczeniem prądu i kontrolą czasu ładowania. Funkcja omomierza może jedynie wskazać oczywiste zwarcie, nie potwierdzi natomiast małego prądu upływu istotnego przy układach precyzyjnych lub zasilaniu bateryjnym.
Interpretacja wyniku według rodzaju kondensatora
Elektrolity sprawdzaj przede wszystkim pod kątem pojemności, ESR, upływności i oznak starzenia. Przy wymianie wybierz pojemność zgodną z projektem, napięcie pracy nie niższe od oryginalnego oraz odpowiedni typ temperaturowy i ESR. Wyższe napięcie znamionowe jest zwykle dopuszczalne, o ile element mieści się mechanicznie i ma właściwe parametry elektryczne.
Kondensatory ceramiczne są małe, trwałe i często występują w dużej liczbie na jednej płytce. Ich pomiar w układzie jest szczególnie podatny na błędy. W przypadku kondensatorów MLCC usterką bywa pęknięcie wywołane naprężeniem płytki, co może prowadzić do zwarcia. Podejrzenie zwarcia wymaga odseparowania elementu od obwodu.
Kondensatory foliowe zwykle zachowują parametry lepiej niż elektrolity, lecz mogą ulec uszkodzeniu po przepięciu, przegrzaniu albo pracy w trudnych warunkach. W obwodach sieciowych należy stosować wyłącznie elementy o odpowiedniej klasie bezpieczeństwa X lub Y. Zamiana na przypadkowy kondensator o zbliżonej pojemności jest błędem, nawet gdy miernik potwierdza prawidłowy wynik.
Najczęstsze błędy podczas pomiaru
Najwięcej błędnych diagnoz wynika z pomiaru nierozładowanego kondensatora, pozostawienia go w układzie oraz interpretowania wyniku CAP jako pełnego potwierdzenia sprawności. Problemem jest też pomijanie jednostek. Nanofarady, mikrofarady i pikofarady różnią się wielokrotnie: 100 nF to 0,1 µF, a nie 100 µF.
Nie należy też dobierać zamiennika wyłącznie po pojemności. W urządzeniach zasilających liczą się temperatura pracy, ESR, dopuszczalny prąd tętnień, rozstaw wyprowadzeń i wymiary obudowy. W warsztacie warto mieć pod ręką multimetr z pomiarem pojemności, sondy z pewnymi końcówkami, podstawowy miernik ESR oraz pojemniki opisane według typu i wartości elementów. Uporządkowane komponenty skracają diagnostykę równie skutecznie jak dobry przyrząd.
Jeżeli wynik jest niejednoznaczny, nie traktuj go jako podstawy do przypadkowej wymiany części. Odlutuj jedną nóżkę, porównaj pomiar z dokumentacją elementu i sprawdź warunki jego pracy w urządzeniu. Taka procedura zajmuje kilka minut więcej, ale pozwala odróżnić uszkodzony kondensator od usterki ukrytej w pozostałej części obwodu.
